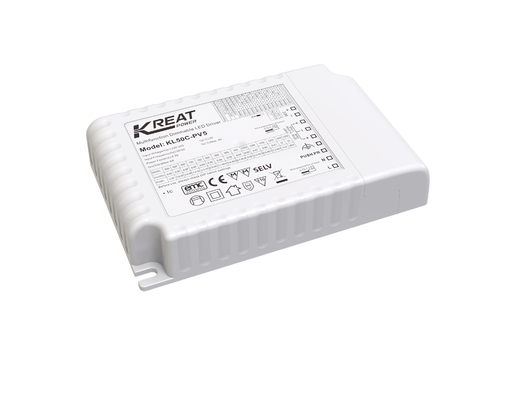

1-10В Снижаемый светодиодный драйвер 50W PUSH 1050mA IP20 светодиодный панельный светодиодный драйвер

  • 1-10V Dimmable LED Driver 50W PUSH 1050mA IP20 LED Panel Light Driver
Место происхождения Шэньчжэнь, Китай
Фирменное наименование KREATPOWER
Сертификация CE
Номер модели KL50C-PV5
Количество мин заказа 100 шт.
Цена Negotiation
Упаковывая детали белая коробка + Указание для использования
Время доставки 1, Образец и небольшой заказ: В течение 5 рабочих дней после получения оплаты. 2, Набор в больших ко
Условия оплаты T/T
Поставка способности 10000 шт/месяц

Свяжитесь со мной для бесплатных образцов и купонов.

WhatsApp:0086 18588475571

WECHAT: 0086 18588475571

Скайп: sales10@aixton.com

Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.

x
Подробная информация о продукте
Рабочее напряжение 198-264ВАК 50 Гц / 60 Гц Ряд ввода напряжения DC 200-240Вдц
Вводный отрезок 0.28А Макс. Фактор мощности ≥0.95
Резервная сила ≤0.5w ИП IP20
Высокий свет

1050mA Снижаемый светодиодный драйвер

,

IP20 светодиодный панельный светодиодный драйвер

,

50 Вт Снижаемый светодиодный драйвер
Оставьте сообщение
Характер продукции

KL50C-PV5, 1-10V Снижаемый светодиодный драйвер



[Характеристика продукта]

  • Без мерцания для всего диапазона затемнения
  • Мощность режима ожидания менее 0,5 Вт
  • Первичное затемнение с кнопкой нажатия
  • Вторичное затемнение с 0-10В затемнителем
  • Поддерживает 10В PWM затемнение (3KHz-8KHz)
  • Можно выбрать 0-10В порт PUSH затемнения
  • Защита: короткое замыкание / перегрев / перенапряжение
  • Дерегационный ток при более высокой температуре окружающей среды
  • Нажмите на тусклость с функцией памяти
  • Нажимать на порт тусклости с функцией коридора
  • Гарантия 5 лет



[Параметр]



Ввод Рабочее напряжение 198-264ВАК 50 Гц / 60 Гц
Номинальное входное напряжение 220-240ВАК 50 Гц / 60 Гц
Диапазон входной напряженности постоянного тока 200-240VDC
Вводный отрезок 0.28А Макс.
Вводный входной ток < 15A (половина ширины импульса тока 100US) @230VAC
Фактор мощности ≥ 0,95 (@230VAC Полная нагрузка)
Общее гармоническое искажение Типичный: 13% (@230Vac Полная нагрузка)
Мощность в режиме ожидания ≤ 0,5 Вт

Эффективность

 89% Максимально. @230VAC (полное нагрузка)
Способ проводки Терминал нажатия, wЯПоперечный сечение:0.75-1.5 мм2
Выпуск Режим работы Постоянный ток
Тип груза Светодиодные
Требование к риппу (Flickering or flickering-free) Значение мерцания: менее 2% для всего диапазона затемнения
Время запуска <0,5s (@230Vac;Помощник не имеет выхода)
Выходное напряжение без нагрузки 68VDC максимум.
Диапазон выходной напряженности нагрузки 9-60VDC
Выходная мощность при полной нагрузке Максимально 50 Вт.
Выходной ток нагрузки CC: 500mA; 600mA; 650mA; 700mA; 750mA; 800mA; 850mA;
900mA;1000mA;1050mA;1100mA;1200mA;
Постоянный ток/напряжение Точность Точность постоянного тока ± 5%
Способ проводки Нажимный терминал, поперечное сечение провода:00,5-1,5 мм2
Метод контроля Первичное затемнение PUSH Первичное приглушение PUSH (макс.длина провода:100M)
1-10 Втихопадение 0-10V затемнение ((Прямой по порт <1MA) (максимальная длина провода:20M)
Диапазон затемнения 1%-100%
Первичное затемнение PWM 0-10V порт PWM затемнение (3KHZ-8KHZ)
Потенциометр Да, 100kΩ
Вторичное затемнение PUSH Да, изменить заводские настройки
ИсключениеПротацияRОдноразовые Выпуск над температурой
защиту		 Да, без функции самовосстановления (можно запросить)
Защита от выходной короткой цепи Да, без функции самовосстановления (можно запросить)

Работающий

Экология

 Рабочая температура/влажность -25°C~50°C Влажность:85% (неконденсирующая)
Температура/влажность хранения -40°C~80°C, влажность: 10%~95%
Максимальная температура корпуса (Tc) 85°C

Безопасность и ЭМК

 Стандарт ЭМК EN55015 EN61547 EN61000-2 EN61000-3-3
Стандарт безопасности EN61347-1 EN61347-2-13
Сертификация CE
Выдерживать напряжение 3750Vac, 5mA, 60s (Вход L N - Выход SEC )
Прочие Степень защиты IP20
Тип защиты Класс II
Тип установки Независимая установка
Размер установки 123*79*24 мм
Функция памяти отключения Да, отключение памяти PUSH
Синхронизация приглушения PUSH 30 единиц.
Требования к упаковке белая коробка + инструкция Клипборд Внешняя коробка ((K=A)
Вес 210 г
Жизнь 50000h @Ta полная нагрузка
Примечание: Все параметры испытываются при входном напряжении 230 Vac и 25 градусов, если это не указано.



[Размер (единица: мм)]



1-10В Снижаемый светодиодный драйвер 50W PUSH 1050mA IP20 светодиодный панельный светодиодный драйвер 01-10В Снижаемый светодиодный драйвер 50W PUSH 1050mA IP20 светодиодный панельный светодиодный драйвер 1



[Диаграмма проводки]



1-10В Снижаемый светодиодный драйвер 50W PUSH 1050mA IP20 светодиодный панельный светодиодный драйвер 2

Рисунок.Мингили Сфункция коридора

1-10В Снижаемый светодиодный драйвер 50W PUSH 1050mA IP20 светодиодный панельный светодиодный драйвер 3

Фиг.B 0-10 Вили Вторичный PUSH



[Текущая установка передач]



Текущий напряжение 1 2 3 4 5
500 мА 6 ‰ 60 В - - - - -
600 мА 6 ‰ 60 В - Включено - - -
650 мА 6 ‰ 60 В - - Включено - -
700 мА 6 ‰ 60 В - - - Включено -
750 мА 6 ‰ 60 В - Включено Включено - -
800 мА 6 ‰ 60 В - Включено - Включено -
850 мА 6 ‰ 58 В - - Включено Включено -
900 мА 6 ‰ 55 В - - Включено - Включено
950 мА 6 ‰ 52 В - Включено Включено Включено -
1000 мА 6 ‰ 50 В - Включено Включено - Включено
1050 мА 6 ‰ 47 В - Включено - Включено Включено
1100 мА 6 ‰ 45 В - - Включено Включено Включено
1200 мА 6 ‰ 41 В - Включено Включено Включено Включено



[Снижение]



1-10В Снижаемый светодиодный драйвер 50W PUSH 1050mA IP20 светодиодный панельный светодиодный драйвер 4

[Кривая затемнения]



1-10В Снижаемый светодиодный драйвер 50W PUSH 1050mA IP20 светодиодный панельный светодиодный драйвер 5

[Включение/выключение и описание работы приглушения]



A. Краткие переключатели (< 1 с), светодиодный драйвер Включен или Выключен. Яркость возвращается к последнему значению затемнения.

B. Нажмите и удерживайте переключатель PUSH (1S ~ 8S), светодиодный драйвер может достичь затемнения; После повторного нажатия свет меняется в противоположном направлении затемнения.

С. Приглушенное освещение имеет память с отключенным питанием и память яркости.

D. Синхронизация приглушения:

Диодный драйвер может синхронизироваться до 50% уровня затемнения с 15-секундным задержкой нажатия.

E. Установка времени затухания:Нажмите на кнопку, чтобы выключить свет, затем долго нажмите на кнопку,
Свет загорится и затухнет. время длительной печати будет сохранено для времен затухания.
Функция включения времени затухания: быстро нажмите переключатель PUSH 5 раз в течение 3 секунд;
Включить функцию времен замедления: долгое нажатие PUSH 15S.

F. Функция коридора: PUSH имеет сигнал L больше 60S, введите функцию коридора, 100% яркости, 20% яркости, подождите 60S, а затем выключите огни.Краткое нажатие переключателей 5 раз, чтобы выйти из коридора функции.

G. Не допускается нажимать кнопку с индикаторными огнями.

H. Вторичный PUSH: красный переключатель DIP 1 is ON ; 0-10V:красный переключатель DIP 1 is - ;



[Вопросы, требующиеА.[примечание

Перед включением входной мощности светодиодная струна должна быть подключена к нагрузке, иначе светодиодная струна может быть повреждена.
