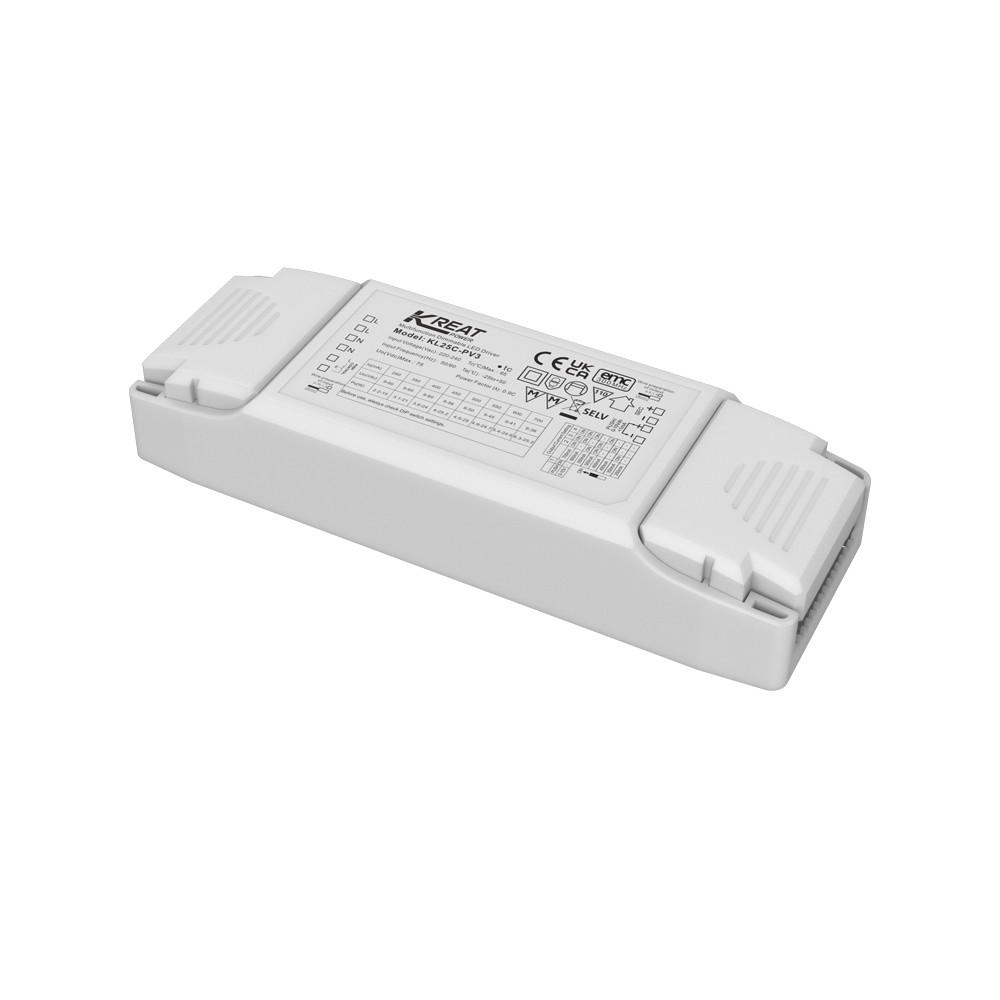

25 Вт многоточечный выходный светодиодный контроллер для светодиодного освещения

  • 25W Multi Current Output LED Controller For LED Downlight
Место происхождения Шэньчжэнь, Китай
Фирменное наименование KREATPOWER
Сертификация CE
Номер модели KL25C-PV3
Количество мин заказа 100 шт.
Упаковывая детали белая коробка + Указание для использования
Время доставки 1, Образец и небольшой заказ: В течение 5 рабочих дней после получения оплаты. 2, Набор в больших ко
Условия оплаты T/T
Поставка способности 10000 шт/месяц

Свяжитесь со мной для бесплатных образцов и купонов.

WhatsApp:0086 18588475571

WECHAT: 0086 18588475571

Скайп: sales10@aixton.com

Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.

x
Подробная информация о продукте
Рабочее напряжение 198-264ВАК 50 Гц / 60 Гц Расклассифицированный ввод напряжения 220-240ВАК 50 Гц / 60 Гц
Вводный отрезок 0.14 Макс. Фактор мощности ≥0.95
метод проводки Нажимный терминал, поперечное сечение провода:0.75-1.5 мм2 Степени защиты IP20
Высокий свет

Контроллер светодиодного управления с выходом многотока

,

Заднесветочный 25 Вт светодиодный контроллер

,

Диодный драйвер для светодиодного нижнего освещения
Оставьте сообщение
Характер продукции

KL25C-PV3 Снижаемый светодиодный драйвер



[Характеристика продукта]

  • Без мерцания для всего диапазона затемнения
  • Мощность режима ожидания менее 0,5 Вт
  • Первичное затемнение с кнопкой нажатия
  • Вторичное затемнение с 0-10В затемнителем
  • Поддерживает 10В PWM затемнение (3KHz-8KHz)
  • Можно выбрать 1-10В порт PUSH затемнения
  • Защита: короткое замыкание / перегрев / перенапряжение
  • Дерегационный ток при более высокой температуре окружающей среды
  • Нажмите на тусклость с функцией памяти
  • Нажимать на порт тусклости с функцией коридора
  • Гарантия 5 лет



[Параметр]

Ввод Рабочее напряжение 198-264ВАК 50 Гц / 60 Гц
Номинальное входное напряжение 220-240ВАК 50 Гц / 60 Гц
Диапазон входной напряженности постоянного тока 200-240VDC
Вводный отрезок 0.14 Макс.
Вводный входной ток 0.14 Максимально
Вводный входной ток < 15A (половина ширины импульса тока 100US) @230VAC
Фактор мощности ≥ 0,95 (@230VAC Полная нагрузка)
Общее гармоническое искажение Типичный: 13% (@230Vac Полная нагрузка)
Мощность в режиме ожидания ≤ 0,5 Вт
Эффективность 86% максимум. @230VAC (полное нагрузка)
Способ проводки Нажимный терминал, поперечное сечение провода:0.75-1.5 мм2
Выпуск Режим работы Постоянный ток
Тип груза Светодиодные
Требование к риппу (Flickering or flickering-free) Значение мерцания: менее 2% для всего диапазона затемнения
Время запуска <0,5s (@230Vac;Помощник не имеет выхода)
Выходное напряжение без нагрузки 68VDC максимум.
Диапазон выходной напряженности нагрузки 9-58VDC
Выходная мощность при полной нагрузке 25 Вт максимум.
Выходной ток нагрузки

CC: 250mA; 350mA; 400mA; 450mA;

500mA; 550mA; 600mA; 700mA;
Постоянный ток/напряжение Точность Точность постоянного тока ± 5%
Способ проводки Нажимный терминал, поперечное сечение провода:00,5-1,5 мм2

Метод контроля

 Первичное затемнение PUSH Первичное приглушение PUSH (макс.длина провода:100M)
1-10 Втихопадение 0-10V затемнение ((Прямой по порт <1MA) (максимальная длина провода:20M)
Диапазон затемнения 1%-100%
Первичное затемнение PWM 0-10V порт PWM затемнение (3KHZ-8KHZ)
Потенциометр Да, 100kΩ
Вторичное затемнение PUSH Да, изменить заводские настройки
Требования к защите от исключений Выпуск над защитой от температуры Да, без функции самовосстановления (можно запросить)
Защита от выходной короткой цепи Да, без функции самовосстановления (можно запросить)
Окружающая среда Рабочая температура/влажность -25°C~50°C Влажность:85% (неконденсирующая)
Температура/влажность хранения -40°C~80°C, влажность: 10%~95%
Максимальная температура корпуса (Tc) 85°C
Безопасность и ЭМК Стандарт ЭМК EN55015 EN61547 EN61000-2 EN61000-3-3
Стандарт безопасности EN61347-1 EN61347-2-13
Сертификация CE
Выдерживать напряжение 3750Vac, 5mA, 60s (Вход L N - Выход SEC )
Прочие Степень защиты IP20
Тип защиты Класс II
Тип установки Независимая установка
Размер установки 150*52*28 мм
Функция памяти отключения Да, отключение памяти PUSH
Синхронизация приглушения PUSH 30 единиц.
Требования к упаковке белая коробка + Указание для использования
Вес 75 г
Жизнь 50000h @Ta полная нагрузка
Примечание: Все параметры испытываются при входном напряжении 230 Vac и 25 градусов, если это не указано.



[Размер (единица: мм)]

25 Вт многоточечный выходный светодиодный контроллер для светодиодного освещения 0



[Диаграмма проводки]

25 Вт многоточечный выходный светодиодный контроллер для светодиодного освещения 1

Рисунок. Функция "Пуш-димминг" или "Коридор"

25 Вт многоточечный выходный светодиодный контроллер для светодиодного освещения 2

Рисунок B 1-10В или Вторичное ПРЕДУЖДЕНИЕ



[Текущая установка передач]

Текущий Напряжение 1 2 3 4
250 мА 9 ̊60 В - - - -
350 мА 9 ̊60 В - Включено - -
400 мА 9 ̊60 В - - Включено -
450 мА 9 ‰ 56 В - - - Включено
500 мА 9 ‰ 50 В - Включено Включено -
550 мА 9 ‰ 45 В - Включено - Включено
600 мА 9 ≈ 41 В - - Включено Включено
700 мА 9 ‰ 36 В - Включено Включено Включено



[Снижение]

25 Вт многоточечный выходный светодиодный контроллер для светодиодного освещения 3



[Кривая затемнения]

25 Вт многоточечный выходный светодиодный контроллер для светодиодного освещения 4



[Включение/выключение и описание операции приглушения]

A. Краткие переключатели (< 1 с), светодиодный драйвер Включен или Выключен. Яркость возвращается к последнему значению затемнения.
B. Нажмите и удерживайте переключатель PUSH (1S ~ 8S), светодиодный драйвер может достичь затемнения; После повторного нажатия свет меняется в противоположном направлении затемнения.

С. Приглушенное освещение имеет память с отключенным питанием и память яркости.
D. Синхронизация приглушения: светодиодный драйвер может синхронизироваться до уровня приглушения 50% при 15-секундном задержании нажатия.
E. Установите время затухания:Нажмите на кнопку, чтобы выключить свет, затем долго нажмите на кнопку, свет включится и затухнет. время длительного нажатия будет сохранено для времени затухания.
Функция отключения времени затухания: быстро нажмите переключатель PUSH 5 раз в течение 3 секунд; включить функцию времени затухания: долгое нажатие PUSH 15S.

F. Функция коридора: PUSH имеет сигнал L больше 60S, введите функцию коридора, 100% яркости, 20% яркости, подождите 60S, а затем выключите огни.Краткое нажатие переключателей 5 раз, чтобы выйти из коридора функции.

G. Не допускается нажимать кнопку с индикаторными огнями.
H. Вторичный PUSH: красный переключатель DIP 1 is ON ; 0-10V:красный переключатель DIP 1 is - ;



[Вопросы, требующиеА.[примечание

Перед включением входной мощности светодиодная струна должна быть подключена к нагрузке, иначе светодиодная струна может быть повреждена.
