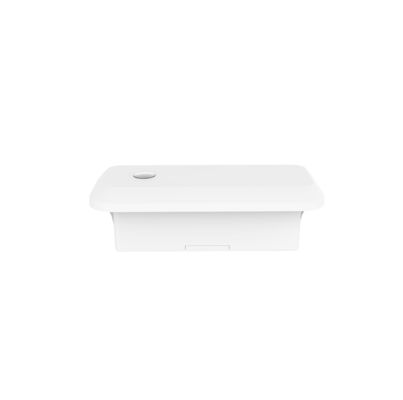

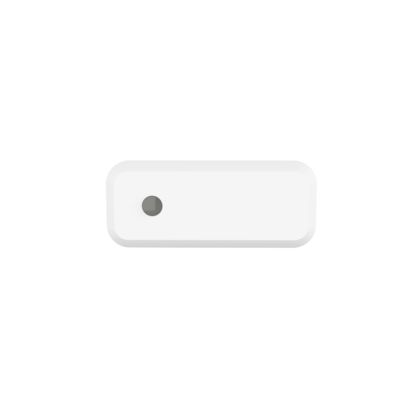

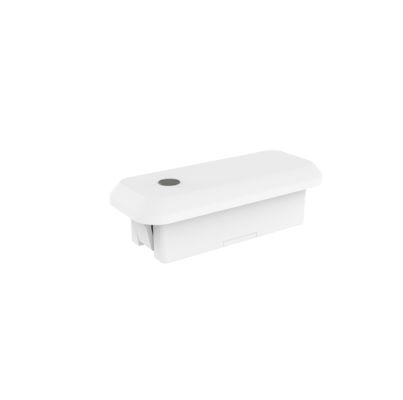

12V постоянного тока, диммируемый датчик для панельных и линейных светильников с функцией сбора дневного света MC182D 99

[Особенности продукта]

• ВстроенныйВстроенный монтаж датчик присутствия
• Использует запатентованную технологию микроволновой антенны 24 ГГц, максимальная высота установки 4 м
• С немецкой RF-технологией, 5 лет гарантии на продукт
• Функция датчика движения, малого движения и дневного света
• Применимо для туалетов, гостиных, кухонь и других помещений, где требуется обнаружение движения и малого движения
• Доступен пульт дистанционного управления для настройки параметров

[Параметры]

0с

 сигналы малого движения

]и выдачи высокого уровня (например, управление включением/выключением света), а затем обнаруживает сигналы малого движения (наклоны тела вперед, назад, движения конечностей, покачивание головой, набор текста, игра в мобильные телефоны и другие малые движения)
. а также обнаружение жизненно важных признаков дыхания человека, вызванных расширением брюшной полости, грудной клетки и т.д. для поддержания высокого уровня выходного сигнала (например,управление светомвсегда включено)Отсутствие человека: сигналы не обнаружены в зоне обнаружения, выдается низкий уровень (лампа выключена)[Диаграмма]Размеры (единицы: мм)   ФункцияПодключение[Инструкция по установке]​[Пульт дистанционного управления]       [Пульт дистанционного управления]

[Инициализация]

l [Настройки по умолчанию]l

• [Уведомление о применении

]

• l

• Датчик должен устанавливаться профессиональным электриком. Пожалуйста, отключите питание перед установкой, подключением, изменением конфигурации.

l

Продукт обладает хорошей проникающей способностью через пластик, дерево и т. д., но антенна микроволнового модуля не должна иметь металлических аксессуаров или металлических корпусов, стеклянных корпусов и т. д. непосредственно спереди или поблизости, иначе это повлияет на передачу и прием антенны.

l

На расстояние обнаружения будут влиять высота установки, размер обнаруживаемого объекта, скорость движения, влияние среды установки, и расстояние обнаружения в разных направлениях будет иметь определенную степень изменчивости.

l

Порог

дневного света

установлен в условиях солнечной среды, без теней и диффузного отражения окружающего света. В разные периоды, климатические условия и среды значение

дневного света

, обнаруженное датчиком света, может отличаться.

l Рекомендуется устанавливать продукт на расстоянии более 1,5 м; расстояние установки между продуктом и маршрутизатором должно быть более 1,5 м, чтобы избежать помех нормальной работе микроволнового датчика.l

l

DC стабилизированный источник питания с стабильным выходным напряжением, низким током и коэффициентом пульсации

пульсация источника питания должна быть менее 50 мВ, а минимальный ток нагрузки источника питания должен быть более 120 мА, также рекомендуется установить электролитический конденсатор не менее 100 мкФ

входном источнике питания терминале  VCC.l Устанавливайте продукт как можно дальше от крупного металлического оборудования, трубопроводов, вентиляционных отверстий кондиционеров, вытяжных вентиляционных отверстий, дымовых машин и других мест, чтобы избежать вибрации оборудования, влияющей на эффект обнаружения.l

l

l

l Передняя часть продукта и близлежащие области не должны быть оснащены металлическими аксессуарами или стеклянными блоками, чтобы не повлиять на нормальную работу датчика, при этом толщина пластика должна быть как можно меньше 1 мм, слишком толстый пластик повлияет на обнаружение микроволновых модулей и направленность; расстояние между плоскостью микроволновой антенны и корпусом должно быть более 3,2 ммl Плоскость антенны продукта и металлическая плоскость (алюминиевая подложка, железный корпус) должны иметь определенную разницу высот, рекомендуемое расстояние более 0,5 мм.При изменении структуры продукта, режима/схемы питания, передней крышки антенны датчика и т. д. пожалуйста, уведомите производителя датчика для подтверждения, чтобы избежать неправильной работы продукта. В противном случае производитель не несет никакой соответствующей ответственности за аномалии.
