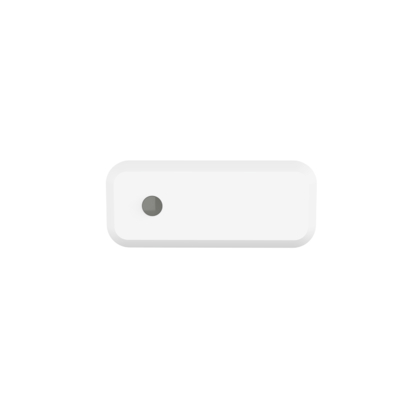

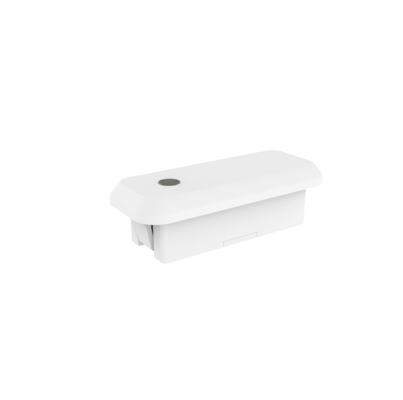

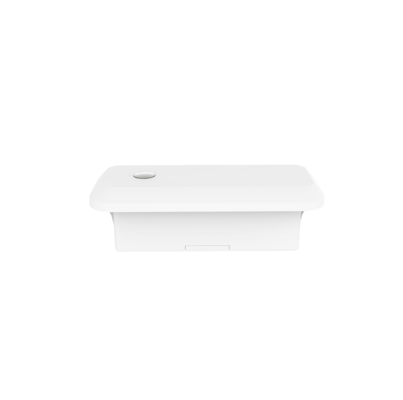

12Vdc микроволновой сенсор с функцией сбора дневного света для панельного света и линейного света

[Особенности продукта]

• Построен- в установке датчик присутствия
• Используйте запатентованную технологию микроволновой антенны на частоте 24 ГГц, поддерживайте максимальную высоту установки 4 м
• С немецкой радиочастотной технологией, 5-летняя гарантия на продукцию
• Функция датчика движения, незначительного движения и дневного света
• Применяется для туалетов, гостиных, кухонь и других помещений, где требуется обнаружение движения, незначительного движения
• Дистанционное управление доступно для настройки параметров

[Параметры]

[Описание функции]

   Большое движениеСигнал активный    МалолетнийСигнал движения поддерживается
Присутствие человека:обнаружить человеческое тело в зоне обнаружения для проведениябольшиесигналы движения(ходить)чтобы запустить индукциюиВыпуск высокого уровня (например, регулирующие огни включены и выключены), а затем обнаружитьнезначительное движениеСигналы (наклоняние тела вперед, назад, качание конечностей, дрожание головой, печатание, использование мобильных телефонов и т. д.)Небольшие предложения.)а)- а также обнаружение жизненно важных показателей дыхательных путей человека, вызванных брюшной полостью, расширением грудной клеткии т.д.для поддержания высокого уровня выпуска (такого каксСветодиод управлениясВсегда включен)

Отсутствие человека: сигнал не обнаружен в зоне обнаружения и низкий уровень выхода (выключенный контрольный фонарь)

[Диаграмма]

• Размер (единицы: мм)

• Функция

• Проводка

[Инструкция по установке]

- Что?

[Расстояние обнаружения]

[Удалённый контроллер]

[Инициализация]

После включения датчик автоматически включает свет при 100% яркости и самопроверяет на 10 с. Во время инициализации датчик не может обнаружить движение.Он входит в режим обнаружения после инициализации, и в течение которого лампа сохраняет 100% яркости.

[Настройка по умолчанию]

Чувствительность: 100% Время ожидания: 5 с Дневной датчик: Отключить период ожидания: 0 с Уровень ожидания: 20%

[Уведомление о подаче заявки]

Я...Сенсор должен быть установлен профессиональным электриком. Пожалуйста, выключите питание перед установкой, проводкой, изменением конфигурации.

Я...Продукт обладает хорошей проницаемостью в пластик, дерево и т.д., но антенна микроволнового модуля не должна иметь металлических аксессуаров или металлических оболочек, стеклянных оболочек и т.д. прямо перед собой или вблизи,В противном случае это повлияет на передачу и прием антенны.

Я...На расстояние обнаружения будет влиять высота установки, размер объекта, который должен быть обнаружен, скорость движения, воздействие на среду установки,и расстояние обнаружения в разных направлениях будет иметь определенную степень изменчивости.

Я...В Дневной свет В различных периодах, климатах и средах,eДневной светзначение, обнаруженное световым датчиком, может отличаться.

Я...Рекомендуется установить продукт на расстоянии более 1,5 м; расстояние между устройством и маршрутизатором должно быть более 1,5 м;чтобы не создавать помех нормальной работе микроволнового датчика.

Я...Площадь установки изделия (например, алюминиевая подложка, плата PCB) должна находиться на определенной высоте от плоскости антенны микроволнового модуля,и плоскость антенны микроволнового модуля должна быть выше ближайшей плоскости более чем на 5 мм, чтобы достичь наилучшего эффекта обнаружения.

Я...Электрическое питание с постоянным током с стабильным выходным напряжением, низким током и коэффициентом разворотаtдолжен быть использован, т.Возрастание энергоносителя должно быть меньше 50 мВ, а минимальный ток нагрузки энергоносителя должен быть более 120 мА,и также рекомендуется установить электролитический конденсатор не менее 100uF в Входное питаниеЯ...yТерминал VCC.

Я...Установка продукта как можно дальше от крупного металлического оборудования, трубопроводов, вентиляционных отверстий кондиционеров, выхлопных отверстий, дымовых машин и других мест.чтобы избежать вибрации оборудования влияют на эффект обнаружения.

Я...Микроволновой модуль должен находиться недалеко от источника питания переменного тока, от моста, трансформатора, коммутационных труб и других высокомощных устройств.для предотвращения высокочастотных сигналов помех нормальной работе микроволнового модуля.

Я...Конструкция продукта: поверхность антенны микроволнового модуля и его близлежащие цепи для предотвращения потока больших токов, предотвращения трансформаторов или высокочастотных компонентов вблизи,расстояние должно быть более 10 мм, насколько это возможно.

Я...При проводке сторона антенны и сторона компонента на задней стороне изделия не должны быть покрыты проводами или иметь большие токи, протекающие через них,чтобы не повлиять на нормальную работу датчика.

Я...Передняя сторона изделия и близлежащая не может быть оснащена металлическим аксессуаром или стеклянным блоком, чтобы не повлиять на нормальную работу датчика,в то время как толщина пластика, насколько это возможно, выбрать менее 1 мм, слишком толстый повлияет на обнаружение микроволновых модулей и направленности; микроволновая плоскость антенны и расстояние между оболочкой должны быть больше 3,2 мм

Я...Поверхность антенны изделия и металлическая плоскость (алюминиевая подложка, железная оболочка) должны иметь определенную разницу в высоте, рекомендуемое расстояние более 0,5 мм.

При изменении структуры продукта, режима питания / схемы, передней крышки сенсорной антенны и т. Д. Пожалуйста, уведомите производителя сенсора, чтобы подтвердить, чтобы не вызвать неправильную работу продукта.В противном случае, производитель не несет никакой ответственности за аномалию.
