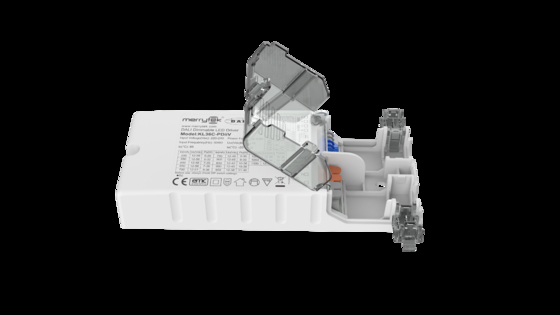

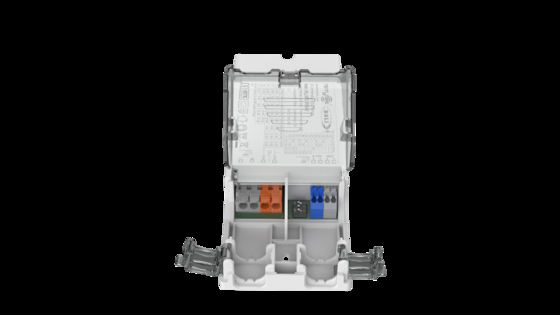

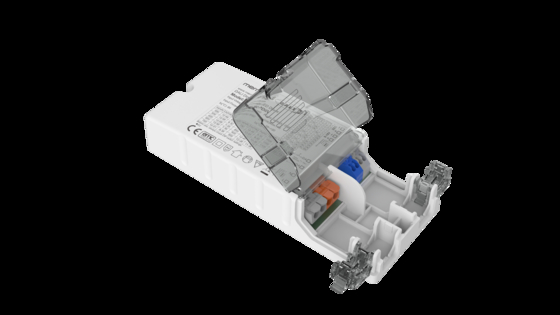

Легкая в использовании серия 36 Вт постоянный ток диммируемый светодиодный драйвер 500mA до 1100mA необязательно с DALI2 диммингом и 5-летним гарантийным периодом
| Место происхождения | КИТАЙ |
|---|---|
| Фирменное наименование | Merrytek |
| Сертификация | CE |
| Номер модели | Kl36c-Pdiiv |
| Количество мин заказа | 100 |
| Цена | Подлежит обсуждению |
| Упаковывая детали | Белая коробка + Картон, 50 штук/CTN |
| Время доставки | 1, образец и небольшой заказ: в течение 5 рабочих дней после получения оплаты. 2, объемный заказ: 3- |
| Условия оплаты | T/T или PayPal |
| Поставка способности | 101000 штук в месяц |
Свяжитесь со мной для бесплатных образцов и купонов.
WhatsApp:0086 18588475571
WECHAT: 0086 18588475571
Скайп: sales10@aixton.com
Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.
xПодробная информация о продукте
| Оцененное входное напряжение | 220-240Vac 50Hz /60Hz | Диапазон входного напряжения постоянного тока | 200-240Вдц |
|---|---|---|---|
| Операционный режим | Постоянн течение | Метод управления | DALI DT6 и pushDIM и 1 10v диммируемый управляющий |
| Коэффициент мощности | ≥0,95 | Эффективность | 88% |
| Текущий | 500-1100 мА | Измерение | 154x63x28mm |
| IP -рейтинг | IP20 | Гарантия | 5 лет |
| Выделить | 36 Вт диммируемый светодиодный драйвер,Двигатель светодиодного диска с затуманиванием DALI2,500mA-1100mA драйвер постоянного тока |
||
Характер продукции
Легкая в использовании серия 36 Вт постоянный ток диммируемый светодиодный драйвер 500mA до 1100mA необязательно с DALI2 диммингом и 5-летним гарантийным периодом
1. Описание
- без мерцания на весь диапазон затемнения
- мощность в режиме ожидания менее 0,5 Вт
- Первичное затемнение с помощью кнопки
- Вторичное затемнение с 1-10V затемнителем
- Встроенный интерфейс DALI DT6
-Защита: короткое замыкание / перегрев / перенапряжение
-Компенсация CLO
Снижение тока при высокой температуре окружающей среды
- pushDIM с функцией памяти
- 5-летняя гарантия
2.Параметры
| Ввод | Рабочее напряжение | 198-264Vac 50Hz/60Hz | ||||||
| Номинальное входное напряжение | 220-240Vac 50Hz/60Hz | |||||||
| Диапазон входной напряженности постоянного тока | 200-240Вдц | |||||||
| Вводный ток | 0.19А Макс. | |||||||
| Вводный входной ток | < 15A (ширина импульса полутока100μs) @230Vac | |||||||
| Фактор мощности ((@230V100% нагрузки) | ≥ 0.95 | |||||||
| Общее гармоническое искажение | Типичный:15% (@230Vac, 100% нагрузки) | |||||||
| Мощность в режиме ожидания | ≤ 0,5 Вт (@ 230 Вт при выключении DALI) | |||||||
| Эффективность ((@230Vac, 100% нагрузки) | 88% максимум. | |||||||
| Способ проводки | Поперечное сечение провода:0.75-2.5 мм2 | |||||||
|
Автоматический выключатель (Расчет тока в проводе) |
тип | В10 | В13 | В16 | B20 | B25 | / | |
| Число | 20 | 25 | 35 | 45 | 55 | / | ||
| тип | С10 | C13 | С16 | С20 | C25 | C32 | ||
| Число | 35 | 50 | 55 | 75 | 95 | 120 | ||
| Выпуск | Режим работы | Постоянный ток | ||||||
| Тип груза | Светодиодные | |||||||
| Требование к риппу (мигающий или немигающий) | Значение мерцания: менее 5% для всего диапазона затемнения | |||||||
| Время запуска | < 1s (@ 230Vac); < 0,5s (@ 200Vdc) | |||||||
| Выходное напряжение без нагрузки | Максимальный ток 75 В. | |||||||
| Диапазон выходной напряженности нагрузки | 9-58В постоянного тока | |||||||
| Выходная мощность при полной нагрузке | 36 Вт максимум. | |||||||
| Выходной ток нагрузки | 500-1100mA Для деталей |
|||||||
| Постоянный ток/напряжение Точность | Точность постоянного тока ± 5% | |||||||
| Способ проводки | Поперечное сечение провода:0.75-1.5 мм2 | |||||||
| Метод контроля | Первичное затемнение PUSH | Первичное приглушение PUSH (максимальная длина свинцового провода: 20 м) | ||||||
| Облегчение DALI | Облегчение DALI (максимальная длина провода: 300 м) | |||||||
| 1-10В ((0-10В) Приглушение | 0-10V приглушение ((Портный ток <1mA) без функции выключения (максимальная длина провода: 20 м) |
|||||||
| Диапазон затемнения | 0%-100% | |||||||
| ИсключениеПротацияRОдноразовые | Выпуск над температурой защиту |
Да, без функции самовосстановления (можно запросить) | ||||||
| Защита от выходной короткой цепи | Да, без функции самовосстановления (можно запросить) | |||||||
|
Работающий Экология |
Рабочая температура/влажность | -25°C~50°C Влажность: 85% (неконденсирующая) | ||||||
| Температура/влажность хранения | -40°C~80°C, влажность: 85% (неконденсирующая) | |||||||
| Максимальная температура корпуса (Tc) | 85°С | |||||||
|
Безопасность & ЭМК |
Стандарт ЭМК | EN55015 EN61547 EN61000-2 EN61000-3-3 | ||||||
| Стандарт протокола DALI | IEC62386-101 / 102 / 207 DT6 251 252 253 | |||||||
| Стандарт безопасности | EN61347-1 EN61347-2-13 | |||||||
| Сертификация | CE, ENEC, UKCA | |||||||
| Выдерживать напряжение | 3750Vac, 5mA, 60s (Вход L N - Выход SEC ) | |||||||
| Прочие | Степень защиты | IP20 | ||||||
| Тип защиты | Класс II | |||||||
| Тип установки | Независимая установка | |||||||
| Размер | 154*63*28 мм | |||||||
| Функция памяти отключения | Да, отключение памяти PUSH | |||||||
| Синхронизация приглушения PUSH |
Параллельно: 15 единиц максимум. Серия: 25 единиц максимум. |
|||||||
| Требования к упаковке | PE-пакет + белая коробка + руководство + перегородка + наружная коробка (K=A) | |||||||
| Вес | 173±5 г | |||||||
| Жизнь | 5 лет @Ta полная нагрузка | |||||||
| Примечание: Все параметры испытываются при входном напряжении 230 VAC и 25 °C, если не указано иное. | ||||||||
3. Размер (единица: мм)
4Диаграмма проводки
Фиг. АDALIНезначительно.Минг
Фиг.В.Нажмите DimМинг
Фиг.В1-10В ТёмныйМинг
5. Уменьшение
6Кривая затемнения
7.Настройка текущей передачи
| Ток ((mA) | DIP | Pomax ((W) | Уот ((V) | ||||
| 1 | 2 | 3 | 4 | ||||
| 500 | - | - | - | - | 29.0 | 9 ¢ | 58 |
| 550 | - | Включено | - | - | 31.9 | 9 ¢ | 58 |
| 600 | - | - | Включено | - | 34.8 | 9 ¢ | 58 |
| 650 | - | Включено | Включено | - | 35.8 | 9 ¢ | 55 |
| 700 | Включено | Включено | Включено | - | 35.7 | 9 ¢ | 51 |
| 750 | - | - | - | Включено | 36.0 | 9 ¢ | 48 |
| 800 | Включено | - | - | Включено | 36.0 | 9 ¢ | 45 |
| 850 | - | Включено | - | Включено | 35.7 | 9 ¢ | 42 |
| 900 | Включено | Включено | - | Включено | 36.0 | 9 ¢ | 40 |
| 950 | - | - | Включено | Включено | 36.1 | 9 ¢ | 38 |
| 1000 | Включено | - | Включено | Включено | 36.0 | 9 ¢ | 36 |
| 1050 | - | Включено | Включено | Включено | 35.7 | 9 ¢ | 34 |
| 1100 | Включено | Включено | Включено | Включено | 36.3 | 9 ¢ | 33 |
8. Включен/выключен & Описание работы приглушения
A. короткое нажатие на переключатель PUSH (время короткого нажатия 0,1s-1s), светодиодный драйвер включается или выключается.
B. Приглушение: нажмите и удерживайте переключатель PUSH (1s-8s), светодиодный драйвер может достигать приглушения, яркости или приглушения, диапазон приглушения составляет 1-100%.
C. Память: Приглушение PUSH имеет функцию приглушения памяти.
D. Синхронизация приглушения: мощность, подключенная к одному и тому же переключателю PUSH, может быть синхронизирована путем нажатия и удержания переключателя PUSH дольше 15 с
E. Режим затемнения DALI: подключите питание к системе DALI, и он может быть затемнен хостом DALI. Диапазон затемнения составляет 0-100%.
9. вопросы, требующиеА.Умение
1) Перед включением входной мощности светодиодная струна должна быть подключена к нагрузке, иначе светодиодная струна может быть повреждена.
2) После отключения входа светодиодного привода на выходе будет остаточное напряжение, которое может сохраняться около 3 минут.
