12V постоянного тока с диммированием PIR датчик движения для взрывозащищенного светильника, интерфейс Zhaga Book20, применим для паркинга MC203D IR/1

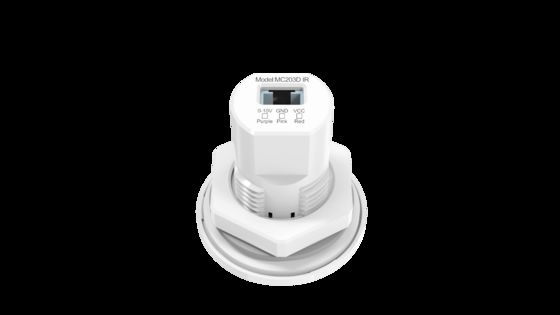

  • 12Vdc Dimmable PIR Motion Sensor For Tri-proof Light, Zhaga Book20 Interface, Parking Garage Applicable MC203D IR/1

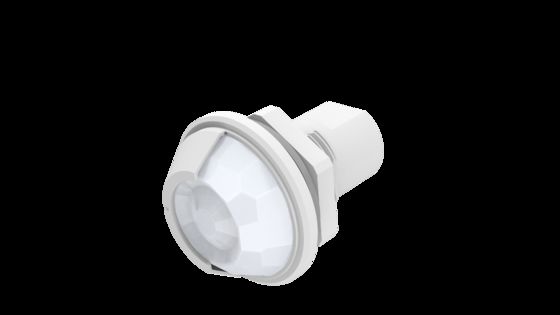

  • 12Vdc Dimmable PIR Motion Sensor For Tri-proof Light, Zhaga Book20 Interface, Parking Garage Applicable MC203D IR/1

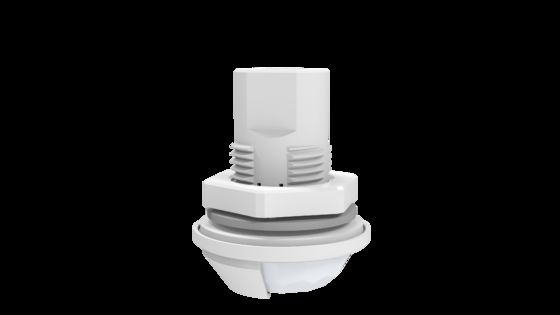

  • 12Vdc Dimmable PIR Motion Sensor For Tri-proof Light, Zhaga Book20 Interface, Parking Garage Applicable MC203D IR/1

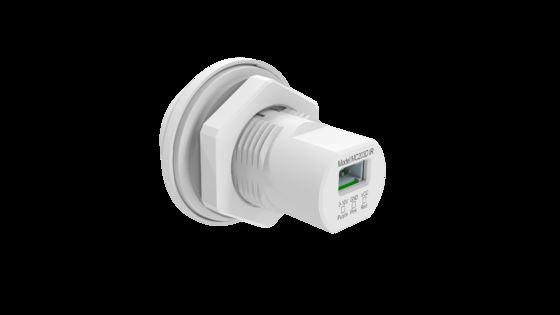

  • 12Vdc Dimmable PIR Motion Sensor For Tri-proof Light, Zhaga Book20 Interface, Parking Garage Applicable MC203D IR/1
Место происхождения Шэньчжэнь, Китай
Фирменное наименование Merrytek
Сертификация CE
Номер модели MC203D IR 1/ MC203D IR
Количество мин заказа 100 шт
Цена Подлежит обсуждению
Упаковывая детали Картон + картон ((K=A)
Время доставки 1, образец и небольшой заказ: в течение 5 рабочих дней после получения оплаты. 2, объемный заказ: 3-
Условия оплаты T/T.
Поставка способности 10000 ПК/месяц
Подробная информация о продукте
Номинальное напряжение 12 ± 1 В Рабочий ток <15ma>
Выходной сигнал 5 В ШИМ ПУЛ/ 0-10 В. Монтажная высота Типичный 3 м (максимум 4,5 м)
Рабочая температура -20 ℃ -55 ℃ Сертификат CE
Продолжительность жизни 5 лет гарантия @ta (в помещении) Режим обнаружения ИК-обнаружение
Выделить

12Vdc dimmable PIR motion sensor

,

Zhaga Book20 PIR sensor

,

parking garage motion sensor
Оставьте сообщение
Характер продукции
12Vdc Dimmable PIR Motion Sensor For Tri-proof Light, Zhaga Book20 Interface, Parking Garage Применимо
Характеристики продукта
  • Интерфейс Zhaga20
  • 4Максимальная высота установки 0,5 м, подходит для парковочного гаража
  • Детектор движения PIR для трехпрозрачного света
  • Конструкция IP65
  • Параметры датчика могут регулироваться с помощью дистанционного
Технические параметры
Ввод
Номинальное напряжение 12±1ВДС
Рабочий ток < 15 мА
Напряжение волны < 100mVp-p
Выпуск
Выходной сигнал MC203D IR 1
Сигнал затуманивания 5В PWM Сигнал затемнения 0-10В
Параметры датчика
Режим обнаружения Выявление PIR
Область обнаружения 100% /75%/50%/25%
Время ожидания 5s/30s/1min/3min/5min/10min/20min/30min
Период ожидания 0s/10s/1min/3min/5min/10min/30min/+∞
Дневной датчик
Порог дневного света: 5Lux/15Lux/30Lux/50Lux/100Lux/150Lux/999Lux(Обезвредить) (состояние диффузии в окружающей среде)
Приоритет дневного света: Включено.
5Lux: 55-105Lux
15Lux: 65-115Lux
30Lux: 80-130Lux
50Lux: 100-150Lux
100Lux: 150-250Lux
150Lux: 200-300Lux
Уровень затуманивания 10% ((1,4-1,6 В) 20% ((1,9-2,1 В) 30% ((2,9-3,1 В) 50% (4,9-5,1 В)
Диапазон обнаружения (радиус) 2-4 м (в помещении, чувствительность 100%, отсутствие прямых солнечных лучей на датчике; температура 25°C)
Высота установки Типичные 3 м (максимум 4,5 м)
Экология
Рабочая температура ((Ta) -20°C-55°C
Температура хранения -40°C~+80°C Влажность воздуха: ≤85% (неконденсирующая)
Стандарты сертификации
Сертификат CE
Экологические требования Соблюдать требования RoHS 2.0Требования охвата
Рейтинг ИС IP65
Другие спецификации
Проводка Провод 3 PIN 378±8 мм
Требования к установке Установка в центре или на боковой стороне высокого проема
Требования к упаковке Картон + картон ((K=A)
Чистая масса 10±3 г
Продолжительность 5 лет гарантии @Ta (в помещении)

Когда температура окружающей среды приближается к температурному диапазону человеческого тела (36°C~37°C/96.8~98.6°F), обнаружение движения PIR значительно ослабевает или не реагирует.

Когда температура окружающей среды или температура светодиодного подноса выше 55°C/131°F, может произойти ложное срабатывание, пожалуйста, попытайтесь уменьшить чувствительность обнаружения для улучшения.датчик PIR не должен быть пригоден для использования в помещении.

Описание функции
Функция "Включение и выключение" Период ожидания устанавливается на "0s"
2-ступенчатое затемнение Период ожидания устанавливается на "+∞"
Трёхступенчатое затемнение Период ожидания устанавливается на "10s/1min/3min/5min/10min/30min"
Приоритет дневного света Удалённое нажатие режима DH и датчика дневного света устанавливается на "5Lux/15Lux/30Lux/50Lux/100Lux/150Lux"
Уборка в дневное время Никаких
Информация о продукте
  • Размер (единица: мм)
Product dimension diagram
  • Проводка
Product wiring diagram
Диапазон обнаружения
Detection range diagram
Дистанционное управление
Remote control image
Инициализация

После включения питания, датчик нагревается на 45-60 градусов, затем начинает работать.

Настройка по умолчанию

Чувствительность: 100%, время ожидания: 5 с, датчик дневного света: отключен, период ожидания: 0 с, уровень ожидания DIM: 10%

Уведомление о подаче заявки
  • Сенсор должен быть установлен профессиональным электриком. Пожалуйста, выключите питание перед установкой, проводкой и изменением параметров.
  • ПИР-сенсор не может проникнуть ни в один материал, пожалуйста, убедитесь, что между датчиком и движущимися людьми/объектами нет препятствий.
  • Датчикам может быть трудно обнаружить людей, если они носят густую одежду в холодную зиму.
  • Тепловые сигналы должны рассматриваться как движущиеся сигналы для запуска датчика.
  • Датчик предназначен только для использования в помещении, солнечный свет может повлиять на обнаружение датчика.
  • В связи с постоянным совершенствованием содержание данной инструкции может быть изменено без предварительного уведомления.
  • При работе с различными 0-10В приводами производительность затемнения может отличаться.
  • Порог дневного света измеряется в солнечной среде без тени и диффузного отражения окружающего света.время суток и сезон.
  • Расстояние обнаружения связано с ростом людей, высотой установки, углом установки, температурой рабочей среды и т. д.

Этот продукт должен использоваться с напряжением стабилизированного постоянного тока питания, входное напряжение которого стабильно и коэффициент риппле низкий ((коэффициент риппле ниже 100mV; ток нагрузки больше 25mA).

При установке в новой среде, пожалуйста, установить и протестировать по крайней мере 5pcs продукт сначала перед массовой установкой.

ПИР-датчик Важные примечания

PIR - это пироэлектрический инфракрасный датчик, который обнаруживает изменения инфракрасных лучей.

  • Выявление источников тепла, отличных от тела человека
  • Температура источника тепла не меняется или источник тепла не двигается
  • Влияние других связанных с этим факторов окружающей среды и нарушений принципа применения PIR
Возможные фальшивые сценарии
  1. Когда мелкие животные входят в диапазон обнаружения
  2. Когда дальнее инфракрасное излучение от солнечного света, фары автомобилей, лампы накаливания и т. д. непосредственно подвергаются воздействию датчика
  3. Когда температура в диапазоне обнаружения резко меняется из-за теплого воздуха, холодного воздуха из холодной тепличной техники, водяного пара из увлажнителей и т.д.
Возможные сценарии, не вызывающие
  1. При наличии таких веществ, как стекло и акрил, которые блокируют передачу дальних инфракрасных лучей между датчиком и объектом обнаружения.
  2. Источник тепла в диапазоне обнаружения едва передвигается или передвигается на высокой скорости.
