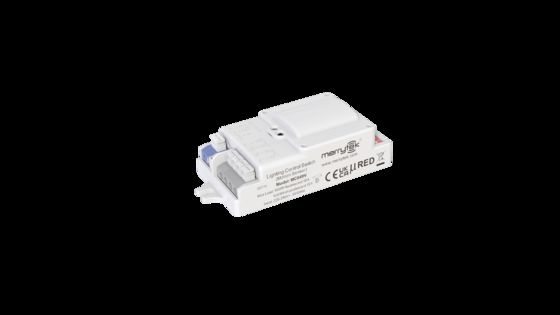

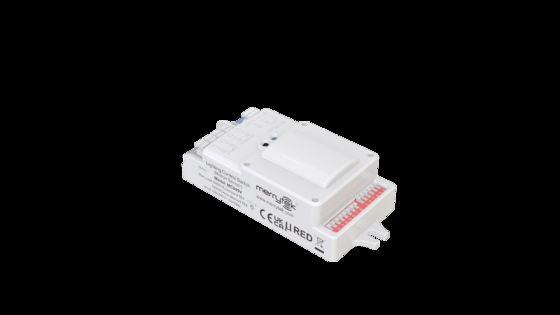

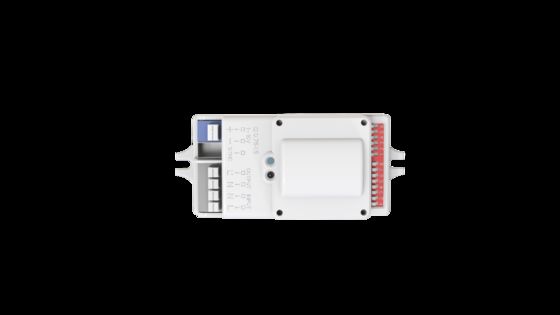

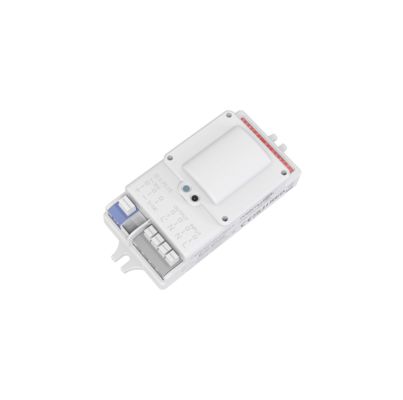

1-10V Снижаемый микроволновый датчик движения для трехпрозрачного света, 6 м Максимальная высота установки MC049V R
| Место происхождения | Китай |
|---|---|
| Фирменное наименование | Merrytek |
| Сертификация | CE, RED,TUV |
| Номер модели | MC049В Р |
| Количество мин заказа | 300 шт |
| Цена | Подлежит обсуждению |
| Упаковывая детали | Пузырьки + Картон + Картон ((K=A) |
| Время доставки | 1, образец и небольшой заказ: в течение 5 рабочих дней после получения оплаты. 2, объемный заказ: 3- |
| Условия оплаты | T/T или Западный Союз |
| Поставка способности | 20,000pcs в месяц |
Подробная информация о продукте
| Номинальное напряжение | 120-277V AC | Резервное питание | ≤0,5 Вт (230 В переменного тока) |
|---|---|---|---|
| Рабочий режим | ВКЛ/ВЫКЛ затемнение 1-10 В | Требование к установки | встроенный |
| Грузоподъемность | 120 В переменного тока 400 Вт (индуктивный или резистивный) 220–240 В переменного тока 800 Вт (индук | Сертификат | CE, КРАСНЫЙ, TUV |
| Продолжительность жизни | Гарантия 5 лет при полной нагрузке Ta 230 В. | ||
| Выделить | 1-10В сенсор движения,микроволновой датчик движения для трехпрозрачного света,Датчик движения на высоте до 6 м |
||
Характер продукции
1-10В Снижаемый микроволновой датчик движения для трехпрозрачного света, максимальная высота установки 6 м
Особенности
- Стандартный продукт с 1-10В светодиодным приглушительным приводом, обеспечивающим двух- или трехступенчатую функцию приглушения с 1-10В приглушительным светодиодным приводом, с синхронным концом
- Область обнаружения, время ожидания, датчик дневного света, период ожидания и уровень тусклости регулируемый переключателем DIP
- Удобное для пользователя соединение с помощью нажатых терминалов для ввода и вывода
Технические параметры
| Ввод | |
|---|---|
| Рабочее напряжение | 108-305В переменный ток 50Hz/60Hz |
| Номинальное напряжение | 120-277В переменный ток |
| Мощность в режиме ожидания | ≤ 0,5 Вт ((230 Вт) |
| Выпуск | |
| Рабочий режим | Включение/выключение 1-10В |
| Тип груза | Белый тканевый свет/энергоснабжение /1-10В светодиодный свет |
| Грузоподъемность | 120Vac 400W ((индуктивный или резистивный) 220Vac-240Vac 800W ((индуктивный или резистивный) 277Vac 1000W ((индуктивный или резистивный) |
| Максимальная мощность перенапряжения | 30А (50% Ipeak, twidth =500uS, 230Vac полная нагрузка, холодный старт); 60A (50% пика, двойной =200uS, 230Vac, полная нагрузка, холодный старт) |
| Приглушенный интерфейс | 1-10В темнота: доступна Контроль синхронизации: доступен (может синхронизировать для включения и выключения функции, не может синхронизировать для приглушения 1-10В) |
Параметры датчика
| Частота работы | 50,8 ГГц ± 75 МГц, диапазон ISM |
| Мощность передачи | 1 мВт максимум. |
| Область обнаружения | 25%/50%/75%/100% ((по двум переключателям DIP) |
| Время ожидания | 5s/30s/90s/3min/20min/30min ((по трем переключателям DIP) |
| Уровень слабости готовности | 10% ((1,4-1,6 В) / 20% ((1,9-2,1 В) / 30% ((2,9-3,1 В) / 50% ((4,9-5,1 В) (по двум переключателям DIP) |
| Период ожидания | 0S/5S/5min/10min/30min/1h/+∞ ((по трем переключателям DIP) |
| Дневной датчик | 2 люкс / 5 люкс / 10 люкс / 25 люкс / 50 люкс / 100 люкс / отключается (четыреми переключателями DIP) |
| Диапазон обнаружения (100% радиуса чувствительности) | Установка поверхности высотой 3 м:0.3m/S ≥3.5m,1m/S ≥2.5m Горизонтальная установка высотой 2 м:0.3m/S ≥8m,1m/S ≥4m |
| Высота установки | 3 м ((максимум 6 м) |
| Угол луча 3 дБ | 80°@XZ плоскость 96°@YZ плоскость |
Окружающая среда
| Операционная температура | -25°C~70°C |
| Температура/влажность хранения | -40°C~80°C влажность:≤85% (неконденсация) |
Стандарты сертификации
| Стандарты безопасности (LVD) | EN61058-1,EN61058-1-2 |
| Молниевая волна | 1KV ((L/N,EN61000-4-5) |
| Нормы ЭМК | EN61058-1,EN61000-3-2,EN61000-3-3,EN62479,EN301489-1,EN55015,EN300440 |
| Экологические требования | Соответствует требованиям RoHS |
| Сертификат | CE, RED, TUV |
Другие спецификации
| Спецификация ввода/вывода ((соединитель/проводка) | Диаметр проволоки для вставных терминалов:0.75-1.5 мм2 |
| Требования к установке | Встроенные |
| Размер установки | 180*50*30 мм |
| Требование к пакету | Пузырьки + Картон + Картон ((K=A) |
| Чистая масса | 75 г |
| Время жизни | 5 лет гарантии @Ta 230V полная нагрузка |
Функциональные диаграммы
1. Функция включения-выключения (период ожидания "0s")
2. 2-ступенчатая функция затемнения (период ожидания "+∞")
3. 3-ступенчатая функция затемнения (период ожидания "5s/5min/10min/30min/1h")
4Размер (мм)
5Проводка.
6. Структура
Настройки переключателя DIP
1Зона обнаружения.
| 1 | 2 | Настройка |
|---|---|---|
| Включено | Включено | 100% |
| Включено | - | 75% |
| - | Включено | 50% |
| - | - | 10% |
2Подождите.
| 3 | 4 | 5 | Настройка |
|---|---|---|---|
| Включено | Включено | Включено | 5S |
| - | Включено | Включено | 30-е |
| Включено | - | Включено | 90S |
| - | - | Включено | 3 минуты |
| Включено | Включено | - | 20 минут |
| - | - | - | +∞ |
3. Период ожидания
| 6 | 7 | 8 | Настройка |
|---|---|---|---|
| Включено | Включено | Включено | 0S |
| - | Включено | Включено | 5S |
| Включено | - | Включено | Пять минут. |
| - | - | Включено | 10 минут. |
| Включено | Включено | - | 30 минут |
| - | Включено | - | 1 час |
| - | - | - | +∞ |
4Дневной датчик.
| 1 | 2 | 3 | 4 | Настройка |
|---|---|---|---|---|
| - | - | Включено | Включено | 2Lux |
| - | - | - | Включено | 5Lux |
| - | Включено | Включено | - | 10Lux |
| - | - | Включено | - | 25люкс |
| - | Включено | - | - | 50 лукс |
| Включено | - | - | - | 100 лукс |
| - | - | - | - | Отключить |
При настройке на "Обезвредить" датчик включает свет, когда обнаруживает движение, независимо от того, достаточно ли света.
Пороговое значение дневного света - это типичное значение в условиях солнечной среды, без тени, диффузного отражения окружающего света.
5. 1-10В (уровень DIM stand-by)
| 5 | 6 | Яркость в % |
|---|---|---|
| Включено | Включено | 50% |
| - | Включено | 30% |
| Включено | - | 20% |
| - | - | 10% |
Инициализация
После включения датчик автоматически включает свет при 100% яркости. После 10 секунд он выключает свет. Во время инициализации датчик не в состоянии обнаружить движение.
Настройка завода
Площадь обнаружения: 100%, время ожидания: 5 с, период ожидания: 0 с, датчик дневного света: отключен
Уведомление о подаче заявки
- Сенсор должен быть установлен профессиональным электриком. Пожалуйста, выключите питание перед установкой, проводкой, изменением настроек переключателя DIP.
- Микроволновка не может проникать в металл, пожалуйста, избегайте установки продукта в закрытых или полузакрытых металлических лампах и убедитесь, что над продуктом нет металлического или стеклянного экрана;Если антенна должна пройти через металлическую пластинуУбедитесь, что верхняя часть датчика находится рядом с металлической пластиной.
- Рекомендуется, чтобы расстояние между микроволновыми датчиками было больше 3 м и находилось далеко от коммутаторов, маршрутизаторов и других беспроводных устройств, чтобы избежать радиопорушений.Расстояние между установками рекомендуется превышать 2 м.; Поверхность антенны микроволнового датчика должна находиться далеко от входного тока переменного тока и выходного тока постоянного тока, чтобы избежать помех от сигналов низкой/высокой частоты.
- Долгосрочное вибрационное оборудование или движущиеся объекты следует избегать вокруг микроволнового датчика.Если животное проходит мимо в испытательной зоне, датчик может быть задействован.
- Данный продукт подходит для установки в помещениях. Если он устанавливается на полунаружном или наружном пространстве, ветер и дождь могут рассматриваться как индукция запуска мобильного сигнала;При установке датчика в металлическую лампу, металлическая отражающая поверхность или узкая замкнутая среда, микроволновка будет отражаться неоднократно и вызвать ложное срабатывание.Пожалуйста, уменьшите чувствительность или обратитесь к производителю для получения технической поддержки.
- Эта модель подходит для установки на потолке. Если использовать стенную установку, расстояние обнаружения микроволновой индукции будет значительно увеличено,что может привести к проникновению микроволновой печи через стену или лампа не будет выключенаЕсли 25% не могут быть использованы, избегайте установки на стене или свяжитесь с производителем для получения технической поддержки.
- Спецификации и параметры продукта могут быть оптимизированы без предварительного уведомления.
- Порог светочувствительности устанавливается в солнечной среде, без тени и диффузного отражения окружающего света.
- Диапазон обнаружения продукта зависит от скорости движения объекта, размера объекта, высоты установки продукта, угла установки, среды установки,материал отражения и другие факторы.
- Расстояния обнаружения, указанные в спецификациях, являются типичными значениями, которые получаются испытателями в открытой помещенной среде 165 см/65 кг.
- Не помещайте датчик вблизи объектов с высокой плотностью, таких как металл, стекло, смешанные стены и т. д., поскольку датчик может неправильно срабатывать.
- Параметры датчиков могут потребоваться переконфигурировать в различных условиях установки. Пожалуйста, ознакомьтесь с приведенными выше инструкциями или свяжитесь с производителем.
