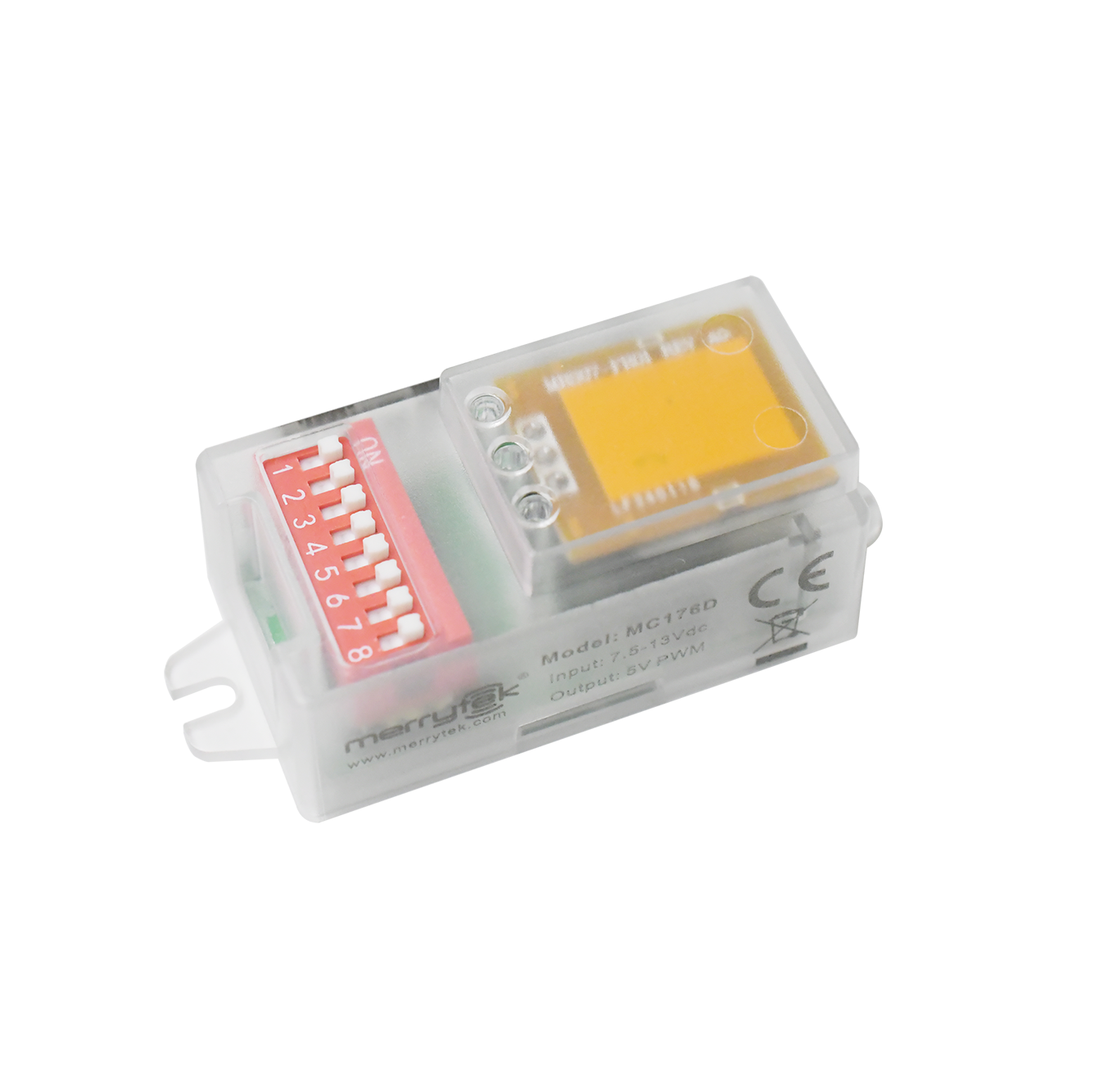

Сменный микроволновой датчик движения постоянного тока, доступное дистанционное управление, функция приоритета дневного света
| Место происхождения | Китай |
|---|---|
| Фирменное наименование | Merrytek |
| Сертификация | CE |
| Model Number | MC176D 99 |
| Количество мин заказа | 100 шт |
| Цена | Подлежит обсуждению |
| Упаковывая детали | Пузырьки + перегородка + наружная коробка (K=A) |
| Время доставки | в течение 5 рабочих дней для образцов и небольших заказов; в течение 3-4 недель для оптовых заказов |
| Условия оплаты | Т/Т, Вестерн Юнион |
| Поставка способности | 101000 штук в месяц |
Подробная информация о продукте
| Номинальное напряжение | 7,5–13 В постоянного тока | Рабочий ток | 16±2мА |
|---|---|---|---|
| Выходной сигнал | Сигнал затемнения ШИМ 5 В | Рабочая частота | 50,8 ГГц ± 75 МГц, диапазон ISM |
| Высота установки | 3 м (максимум 6 м) | Рабочая температура | Встроенный: -25~60°C |
| Продолжительность жизни | 5 лет гарантия@ta | ||
| Выделить | Двигательный датчик микроволновой передачи постоянного тока,микроволновой датчик движения с дистанционным управлением,Дневной датчик микроволнового движения приоритета |
||
Характер продукции
Смещаемый микроволновой датчик движения постоянного тока
Дистанционное управление доступно, функция приоритета дневного света
Микроволновой датчик постоянного тока с функцией сбора дневного света и возможностью дистанционного управления.
Характеристики продукта
- 7.5-13VDC вход, совпадающая мощность постоянного тока или с 12VDC
- Силовое питание для вспомогательной мощности
- Сигнал затуманивания 5В PWM, 3 шага или 2 шага
- Настройка всех параметров датчика движения с помощью пульта дистанционного управления и DIP
- Модуль антенны с низким импедансом с световой колонкой-гидом небольшой размер, может уменьшить открытие панели лампы
- Функция приоритета дневного света
Технические параметры
| Ввод | |
|---|---|
| Номинальное напряжение | 7.5-13VDC |
| Рабочий ток | 16±2mA |
| Напряжение волны | < 100mVp-p |
| Выпуск | |
| Выходной сигнал | Сигнал затуманивания 5В PWM |
| Дневной датчик | |
| Порог дневного света | 5Lux/15Lux/50Lux/отключенный |
| Приоритет дневного света | Включено. |
| 5Lux | 15Lux |
| 15Lux | 50Lux |
| 50Lux | 100Lux |
| Уровень затуманивания | 25% |
Параметры обнаружения
| Рабочая частота | 50,8 ГГц ± 75 МГц, диапазон ISM |
| Сила передачи | 1 мВт максимум. |
| Область обнаружения | 100%/75%/50%/25% |
| Время ожидания | 5s/90s/3min/10min |
| Период ожидания | 0s/30s/10min/+∞ |
| Диапазон обнаружения (радиус) | Установка потолка высотой 3 м: r≥4m@0.3m/s, r≥2.5m@1m/s; горизонтальная установка высотой 2 м: r≥8m@0.3m/s, r≥4m@1m/s |
| Высота установки | 3 м (максимум 6 м) |
Экологические спецификации
| Рабочая температура | Встроенный: -25~60°C |
| Температура хранения | -40°C...80°C, влажность ≤85% (неконденсирующая) |
Сертификации
| Сертификат | CE, RED (в ожидании) |
| Экологические требования | Соблюдать требования RoHS 2.0Требования охвата |
| Рейтинг ИС | IP20 |
Дополнительные спецификации
| Проводка | Терминал 3,0 мм |
| Требования к установке | встроенная установка |
| Требования к упаковке | Пузырьки + перегородка + наружная коробка (K=A) |
| Чистая масса | 13 ± 2 г |
| Продолжительность | 5 лет гарантии |
Описание функции
| MC176D 99 | Функция |
|---|---|
| Функция Включение/Отключение | Никаких |
| Функция двухступенчатого затемнения | Период ожидания устанавливается на "+∞" |
| Функция трехступенчатого затемнения | Период ожидания устанавливается на "30S/10min" |
| Уборка в дневное время | Никаких |
| Приоритет дневного света | Период ожидания устанавливается на "+∞" |
Диаграммы операций
Функция включения/выключения (установка периода ожидания на "0s")
2-ступенчатая функция затемнения (установите период ожидания на "+∞")
Функция 3-ступенчатого затемнения (период ожидания устанавливается на "10S/1min/3min/5min/10min/30min")
Приоритет дневного света

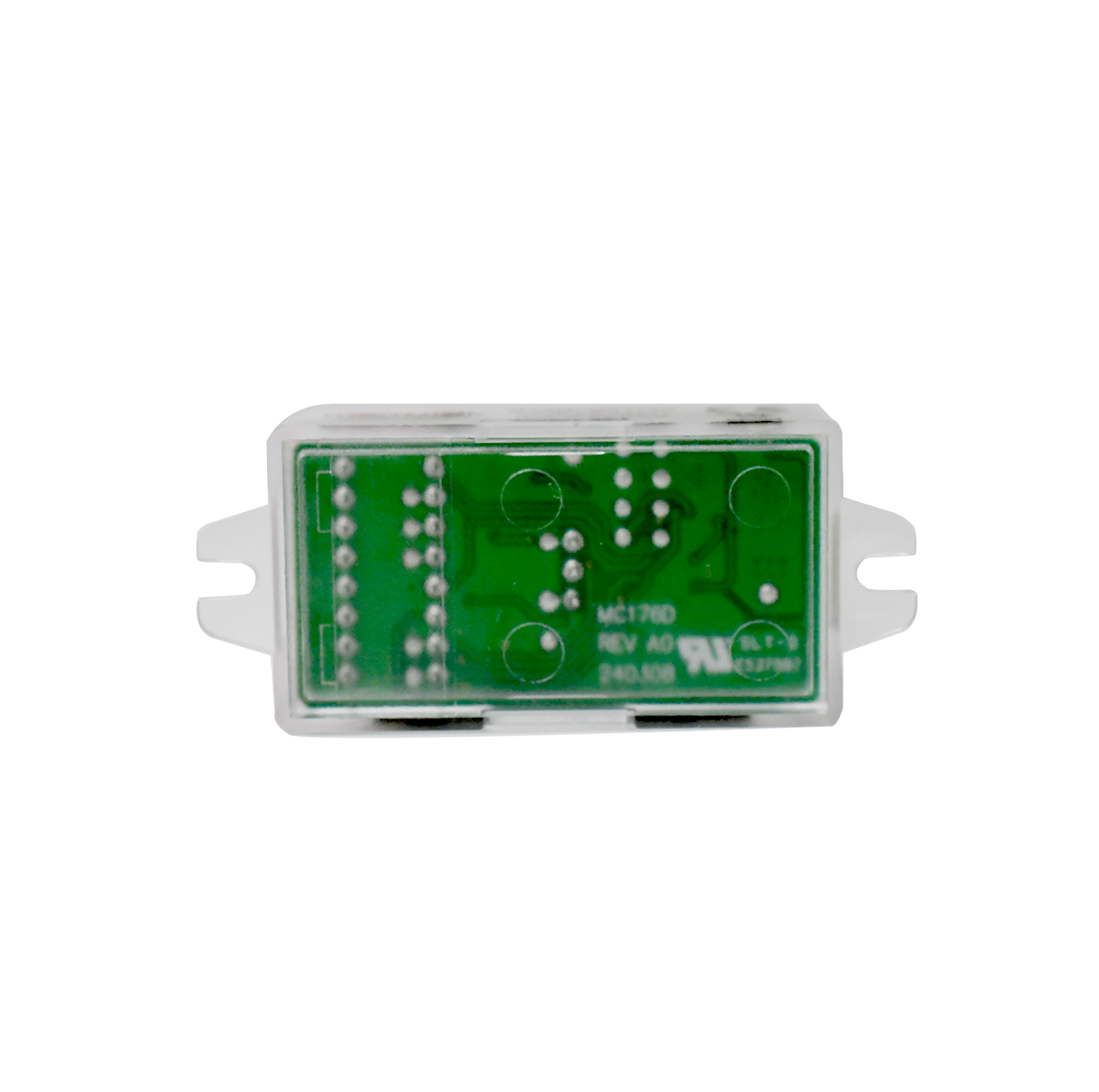

Диаграммы продуктов
Размер ((мм)
Диаграмма проводки
Диаграмма функции
Настройки переключателя DIP
| Область обнаружения | Время ожидания | Дневной датчик | Период ожидания |
|---|---|---|---|
| Я на 100% | Включается в 5S | Включено Включено 5Lux 15Lux | Включен Включен 0S |
| II - ОН 75% | - В 90-е. | - На 15Lux. 50Lux | - На 30S |
| III ОН - 50% | На - 3 минуты | На - 50Lux 100Lux | На - 10 мин. |
| IV - - 25% | - - 10 минут | - Отключить. - | - - +∞ |
Диаграмма излучения
Дистанционный управляющий MH10
Инициализация
Датчик включит свет при 100% яркости впервые и выключит его через 10 секунд.
Настройки по умолчанию
Чувствительность: 100% Время ожидания: 5 с Дневной датчик: отключен; Период ожидания: 0 С; Уровень тусклости ожидания: 25%
Уведомление о подаче заявки
- Сенсор должен быть установлен профессиональным электриком. Пожалуйста, отключите питание перед установкой, проводкой, изменением настроек переключателя DIP и т. д.
- Расстояние обнаружения зависит от таких факторов, как скорость движения движущегося объекта, размер движущегося объекта, высота установки, угол установки,открыта ли среда установки, и материал отражателя.
- Когда микроволновой датчик устанавливается на стене, расстояние обнаружения значительно увеличивается по сравнению с установленным на потолке.
- Параметры датчиков могут потребоваться переконфигурировать в различных условиях установки, обратитесь к следующим инструкциям или свяжитесь с производителем.
- Этот датчик предназначен только для использования в помещении, на открытом воздухе, ветром и дождем, и окружающие движущиеся объекты вызовут ложное срабатывание.
- Высота установки датчика не может превышать 6 метров, а оптимальная высота - 3 метра; расстояние между двумя датчиками должно быть больше 3 метров.
- Когда датчик устанавливается в металлическую лампу, на металлическую отражающую поверхность или в узкую закрытую среду, микроволны будут отражаться несколько раз и вызывать ложное срабатывание.
- Пожалуйста, убедитесь, что вокруг датчика нет движущихся сигналов, таких как вентиляторы, двигатели постоянного тока, канализационные трубы, выходы воздуха и т. д., иначе датчик может вызвать ложное срабатывание.
- Микроволновки не могут проникать в металл, избегать установки в закрытых или полузакрытых металлических лампах, и не должно быть металла или стекла, блокирующих продукт.
- Датчик с различным PWM / 0-10V драйвером, эффект низкого света может быть различным.
- Должен использоваться постоянный регулируемый источник питания со стабильным выходном напряжением и низким коэффициентом разворота.
- Спецификации и параметры продукта могут быть оптимизированы без предварительного уведомления.
