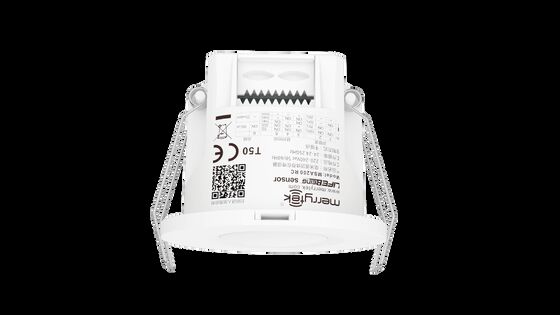

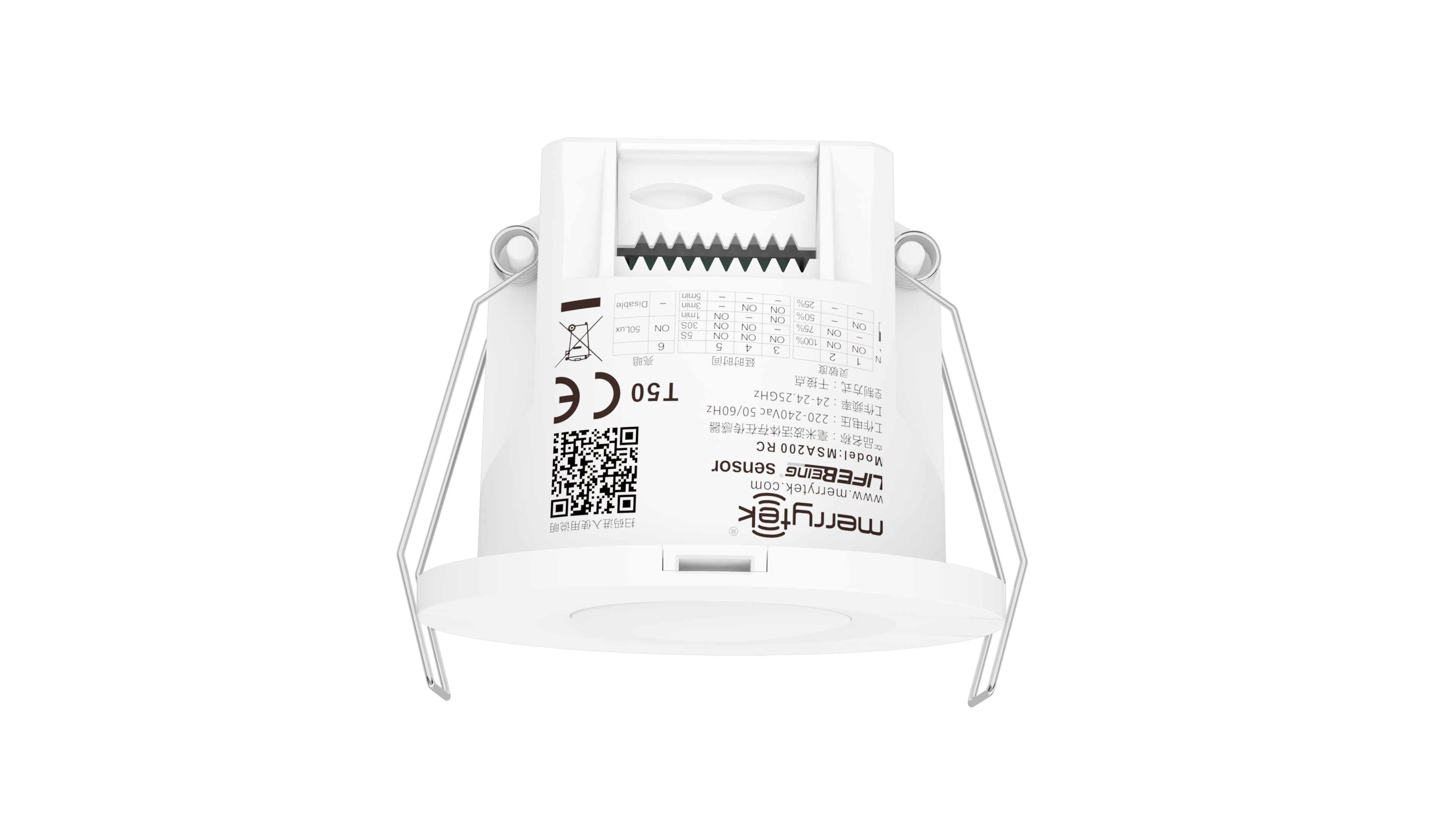

24 ГГц детектор занятости с контактом NO и контактом NC с входом переменного тока

  • 24GHz Occupancy detector with NO contact and NC contact with AC input
Место происхождения Шэньчжэнь, Китай
Фирменное наименование Merrytek
Сертификация CE, UKCA
Номер модели MSA200 RC
Количество мин заказа 100 шт.
Цена Подлежит обсуждению
Упаковывая детали Цветная коробка + K=K картон
Время доставки 1, образец и небольшой заказ: в течение 5 рабочих дней после получения оплаты. 2, объемный заказ: 3-
Условия оплаты Т/Т
Поставка способности 10000 ПК/месяц

Свяжитесь со мной для бесплатных образцов и купонов.

WhatsApp:0086 18588475571

WECHAT: 0086 18588475571

Скайп: sales10@aixton.com

Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.

x
Подробная информация о продукте
Рабочее напряжение 220-240Vac 50 Гц Режим работы НО контакт и НЗ контакт
Высота монтажа 20,5-4,0 м Продолжительность жизни 5 лет гарантии@Ta 230V полная нагрузка
Версия Детектор присутствия Тип нагрузки Сопротивление, напряжение ≤36Vdc, ток: 50mA максимум
Рабочая частота 24 ГГц-24,25 ГГц IP-рейтинг IP20
Выделить

24 ГГц детектор занятости с входом переменного тока

,

Датчик присутствия без контакта

,

Датчик загрузки NC
Оставьте сообщение
Характер продукции
24 ГГц детектор занятости без контакта и NC контакт с AC входом

Этот встроенный детектор занятости с сухим контактом использует 24 ГГц радиолокационную технологию миллиметровой волны для обнаружения движения, незначительных движений и сигналов дыхания,позволяет точно обнаруживать присутствие человека при одновременном различении человеческих и не человеческих целей.

Ключевые особенности
  • Усовершенствованная технология обнаружения живых существ, способная распознавать движения, незначительные движения и сигналы дыхания
  • Конструкция реле с трубкой из ствола обеспечивает тихую работу, идеально подходит для гостиничных приложений
  • Компактный размер установки, подходящий для интеллектуальных зданий, интеллектуальных отелей, интеллектуальных офисов и систем обнаружения присутствия
  • 24-24.25 ГГц (ISM-диапазон) миллиметровый радиолокационный радиолокационный радиолокационный радиолокационный радиолокационный радиолокационный радиолокационный радиолокационный радиолокационный радиолокационный радиолокационный радиолокационный радиолокационный радиолокационный радиолокационный радиолокационный радиолокационный радиолокационный радиолокационный радиолокационный радиолокационный радиолокационный радиолокационный радиолокационный радиолокационный радиолокационный радиолокационный радиолокационный радиолокационный радиолокационный радиолокационный радиолокационный радиолокационный радиолокационный радиолокационный радиолокационный радиолокационный радиолокационный радиолокационный радиолокационный радиолокационный радиолокационный радиолокационный радиолокационный радиолокационный радиолокационный радиолокационный
Технические параметры
Категория параметровПараметрСпецификация
Вход/выходДиапазон напряжения220-240В переменный ток 50Гц
Номинальное напряжение220В переменного напряжения
Рабочий токМаксимальная мощность 50mA
Рабочая мощность≤ 1 Вт
Параметры датчикаЧастота работы24-24,25 ГГц, диапазон ISM
Передающая мощность5 мВт максимум. 3 дБм максимум.
Область обнаружения100% / 75% / 50% / 25% (настройка дистанционным управлением MH10 или переключателями DIP)
Время ожидания5s/30s/1min/3min/5min/10min/20min (настроенный дистанционным управлением) или 5s/30s/1min/3min/5min (настроенный DIP)
Дневной датчик50Lux/Deactivate (настройка с помощью DIP) или 5Lux/15Lux/30Lux/50Lux/100Lux/150Lux/Disable (настройка с помощью пульта дистанционного управления MH10)
Диапазон обнаружения (100% площади обнаружения, радиус)Движение: 4-5 м (на высоте 3 м)
Незначительное движение: 4-5 м (на высоте 3 м)
Присутствие: 3-4 м (на высоте 3 м)
ЭкологияРабочая температура0°C...+50°C
Температура хранения-40°C...80°C Влажность: ≤ 85% (неконденсирующаяся)
Рейтинг ИСIP20
Стандарт сертификацииСертификатFCC/RED
Экологические требованияRoHS
Функции обнаружения
24 ГГц детектор занятости с контактом NO и контактом NC с входом переменного тока 0

Датчик обнаруживает ходьбу человека, незначительные движения (такие как движение тела, повороты головы и другие незначительные движения) и дыхание, чтобы позволить обнаружить присутствие человека в состоянии сна.

  • Сигнал движения:Большие движения, которые запускают активацию датчика в зоне обнаружения
  • Сигнал о небольшом движении:Очень мелкие движения, включая наклоняться вперед, наклоняться назад, качаться, трясти головой, печатать и пользоваться мобильным телефоном
  • Сигнал дыхания:Выявление дыхательных рисунков путем расширения брюшной и грудной полости
Размеры (единица: мм)
24 ГГц детектор занятости с контактом NO и контактом NC с входом переменного тока 1
Диаграмма проводки
24 ГГц детектор занятости с контактом NO и контактом NC с входом переменного тока 2
Внутренняя структура
24 ГГц детектор занятости с контактом NO и контактом NC с входом переменного тока 3
Инструкция по установке
Установка на расплавке
24 ГГц детектор занятости с контактом NO и контактом NC с входом переменного тока 4
  1. Вырежь дыру в потолке на 55 мм.
  2. Удалить крышку скремпинга с помощью плоской отвертки
  3. Подключите провод к терминалу
  4. Установите крышку провода и нажмите на провода надежно
  5. Согнуть пружинную скобку назад, чтобы толкнуть в предварительно открытой потолочной дыры
  6. Обеспечение стабильной и надежной установки
Установка поверхности
24 ГГц детектор занятости с контактом NO и контактом NC с входом переменного тока 5
  1. Отрезать тонкую стенку для нитки
  2. Закрепить изделие на целевой поверхности крепления с помощью соответствующих винтов
  3. Подключите входный провод к терминалу проводки и плотно закрыть крышку
  4. Снимите верхнюю крышку с помощью отвертки с плоским лезвием
  5. Регулировать переключатели DIP и параметры, а затем заменить верхний крышка
  6. Противопоказания:
  7. Для удаления, вставить отвертку с плоским лезвием в разборка разрыв и вытащить вниз
  8. Обеспечить стабильность и надежность после установки
Модель обнаружения
24 ГГц детектор занятости с контактом NO и контактом NC с входом переменного тока 6
Важные примечания:
  • Диапазон обнаружения зависит от размера человека, материала, толщины покрытия и факторов окружающей среды
  • Миллиметровые сигналы могут проникать в неметаллические материалы, такие как стекло и тонкие стены, но не могут проникать в толстые несущие стены или металлические двери
Настройки дистанционного управления
24 ГГц детектор занятости с контактом NO и контактом NC с входом переменного тока 7

Настройки дистанционного управления поддерживают регулировку чувствительности, настройку задержки, управление включением/выключением, функции сброса, настройки движения датчика и переключение индикатора света.

Процесс инициализации

При первом включении датчик входит в режим самоиспытания на 20 секунд, прежде чем перейти к нормальной работе.сигналы внешнего движения не обнаруживаются и сигналы дистанционного управления не принимаются;.

Настройки по умолчанию
  • Площадь обнаружения: 100%
  • Время ожидания: 1 минута
  • Дневной датчик: отключен
  • Свет индикатора: включен
Настройки переключателя DIP
Настройки зоны обнаружения
Переключатель 1Переключатель 2Область обнаружения
ВключеноВключено100%
-Включено75%
Включено-50%
--25%
Установка времени
Переключатель 3Переключатель 4Переключатель 5Время ожидания
ВключеноВключеноВключено5 секунд.
-ВключеноВключено30 секунд.
Включено-Включено1 минута
ВключеноВключено-3 минуты
---5 минут.
Настройки датчика дневного света
Переключатель 6Уровень освещенности
Включено50 Лаксов
-Отключить

При настройке на "отключить" лампа включается при обнаружении движения, независимо от уровня освещенности окружающей среды.

Руководящие принципы применения
  • Установка должна выполняться квалифицированным электриком
  • Держите подальше от больших металлических плит, стекла и высокоплотных материалов, чтобы избежать ложного срабатывания
  • Избегайте установки вблизи высокоточных цепей, которые могут повлиять на работу продукта
  • При установке нескольких блоков убедитесь, что поверхности антенны параллельны и расположены на расстоянии более 1 м друг от друга.
  • Избегайте обращения поверхностей антенны к источникам питания переменного тока и устройствам высокой мощности
  • Избегайте длительных вибрационных предметов вблизи продукта
  • Не допускать, чтобы излишнее освещение освещало окно обнаружения датчика освещенности
  • Выберите соответствующую область обнаружения на основе размеров помещения:
    • 25% для помещений размером не менее 2 м (туалеты, гостиные)
    • 50% для помещений размером примерно 3 м (туалеты, коридоры, гостиные)
    • 75% для помещений размером около 4 м (небольшие офисы, конференц-залы, библиотеки)
    • 100% для помещений размером 5 м и более (большие офисы, конференц-залы, библиотеки)
  • Расстояние обнаружения зависит от скорости движения, размера объекта, высоты установки, угла и факторов окружающей среды
  • Спецификации и параметры продукта могут быть оптимизированы без предварительного уведомления
