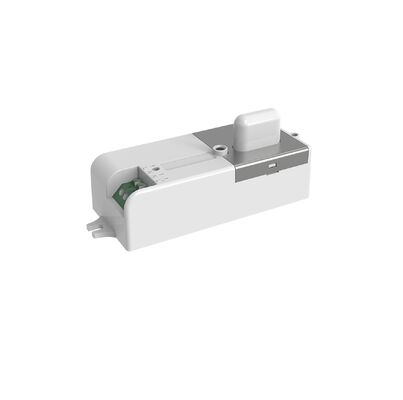

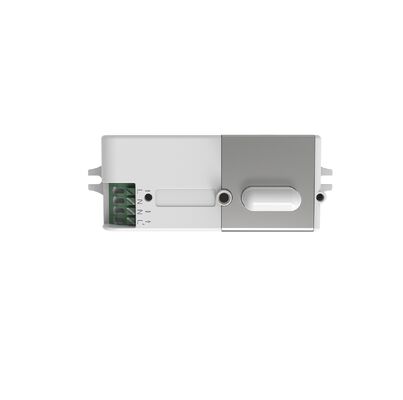

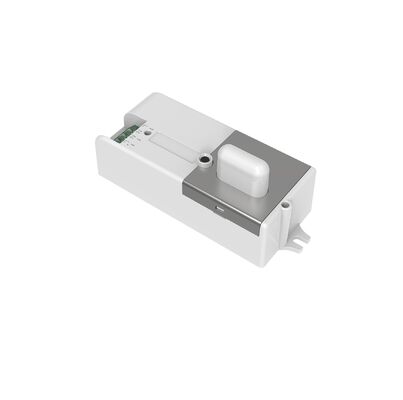

Ультратонкий трехпрочный световой датчик движения ON/OFF, соответствующий последнему стандарту ERP, настройка переключателя погружения MC098S 3
| Место происхождения | Шэньчжэнь, Китай |
|---|---|
| Фирменное наименование | Merrytek |
| Сертификация | CE, RED |
| Номер модели | MC098S 3 |
| Количество мин заказа | 100 шт. |
| Цена | Подлежит обсуждению |
| Упаковывая детали | Пузырьки+Картон + Картон(K=A) |
| Время доставки | 1, Образец и небольшой заказ: В течение 5 рабочих дней после получения оплаты. 2, Большой заказ: 4-5 |
| Условия оплаты | Т/Т |
| Поставка способности | 10000 ПК/месяц |
Подробная информация о продукте
| Номинальное напряжение | 220–240 В переменного тока, 50 Гц/60 Гц | Резервное питание | ≤0,5 Вт |
|---|---|---|---|
| Рабочий режим | Функция ВКЛ/ВЫКЛ | Грузоподъемность | 400 Вт (индуктивный); 800 Вт (резистивный) |
| Монтажная высота | 2,5-6м | Продолжительность жизни | Гарантия 5 лет при полной нагрузке Ta 230 В. |
| Выделить | сверхтонкий трехпрочный датчик движения света,датчик движения включенный или выключенный с переключателем погружения,Свет датчика движения |
||
Характер продукции
Ультратонкий тризащищенный светильник с датчиком движения ВКЛ/ВЫКЛ
Особенности продукта
- Патент на антенну с низким импедансом помогает защититься от помех беспроводных сигналов, таких как 5G, Wi-Fi, Bluetooth
- Запатентованная конструкция дипольной антенны обеспечивает надежное обнаружение, избегая ложных срабатываний при установке датчика на металлические светодиодные пластины
- Соответствует стандартам одобрения RED
- Неизолированный импульсный источник питания поддерживает соответствие значения PF последним стандартам ERP
- Регулируемая чувствительность обнаружения с помощью DIP-переключателей для различных мест установки
- Ультратонкий дизайн специально для тризащищенных светодиодных светильников
- Поддерживает максимальную высоту установки 6 метров
- 5-летняя гарантия
Технические параметры
| Входные характеристики | |
|---|---|
| Диапазон рабочего напряжения | 198-264 В переменного тока, 50 Гц/60 Гц |
| Номинальное напряжение | 220-240 В переменного тока, 50 Гц/60 Гц |
| Резервная мощность | ≤0.5 Вт |
| Тест на перенапряжение | L-N: 1 кВ |
| Выходные характеристики | |
| Режим работы | Функция ВКЛ/ВЫКЛ |
| Тип нагрузки | Индуктивная или резистивная |
| Мощность нагрузки | 400 Вт (индуктивная); 800 Вт (резистивная) |
| Макс. пусковой ток | 30 А (50% Ipeak, twidth =500 мкс, 230 В переменного тока полная нагрузка, холодный пуск); 60 А (50% Ipeak, twidth =200 мкс, 230 В переменного тока, полная нагрузка, холодный пуск) |
| Параметры датчика | |
| Рабочая частота | 5,8 ГГц ±75 МГц, ISM-диапазон |
| Мощность передачи | Макс. 0,5 мВт |
| Время удержания | 5с/30с/90с/5мин/20мин/30мин |
| Чувствительность обнаружения | 100%/75%/50%/25% |
| Датчик дневного света | 2 Люкс/10 Люкс/30 Люкс/50 Люкс/Отключить |
| Радиус обнаружения | 4-6 м (высота установки 3 м) |
| Высота установки | Поддерживается 2,5-6 м, 4 м для максимального радиуса обнаружения |
| Угол обнаружения | 150° (настенный монтаж), 360° (потолочный монтаж) |
| Условия эксплуатации | |
| Рабочая температура | -25°C до +60°C |
| Температура хранения | -40°C до +80°C (Влажность: 10%-95% без конденсации) |
| Стандарты сертификации | |
| Стандарты безопасности | EN61058-1 |
| Стандарты ЭМС | EN300440; EN301489-1; EN55015; EN61547; EN61000-3-2; EN61000-3-3; EN62479 |
| Экологические требования | Соответствует RoHS |
| Сертификат | CE, RED |
| Другие характеристики | |
| Подключение | Нажимные клеммы, диаметр провода: 0,75-1,5 мм² |
| Класс защиты IP | IP20 |
| Класс защиты | Класс II |
| Установка | Встроенный |
| Размеры | 77,5×34,5×22 мм |
| Упаковка | Пузырчатый пакет + перегородка + картон (K=A) |
| Вес нетто | 58±2 г |
| Срок службы | 5 лет гарантии при Ta 230 В полная нагрузка |
Примечание: Площадь обнаружения зависит от объема движущегося объекта и скорости движения. Площадь обнаружения тестируется на человеке ростом 170 см, идущем со скоростью 0,3 м/с.
Описание функции
Функция ВКЛ/ВЫКЛ
Датчик предназначен для подключения только одной нагрузки. Подключение более одной нагрузки может повредить датчик.
Диаграмма направленности излучения
Потолочный монтаж
Высота потолочного монтажа: 3 м
Чувствительность: 100%/75%/50%/25%
Чувствительность: 100%/75%/50%/25%
Нормальное движение (Скорость: 1 м/с)
Медленное движение (Скорость: 0,3 м/с)
Высота потолочного монтажа: 6 м
Чувствительность: 100%/75%
Чувствительность: 100%/75%
Нормальное движение (Скорость: 1 м/с)
Медленное движение (Скорость: 0,3 м/с)
Только 100%/75% чувствительности обнаружения работают при установке на высоте 6 м. Чувствительность 25%/50% не способна обнаружить сигнал движения.
Настройки DIP-переключателей
Настройки датчика дневного света
| Переключатель 1 | Переключатель 2 | Переключатель 3 | Настройка |
|---|---|---|---|
| ВКЛ | ВКЛ | ВКЛ | 2 Люкс |
| - | ВКЛ | ВКЛ | 10 Люкс |
| - | ВКЛ | - | 30 Люкс |
| - | - | ВКЛ | 50 Люкс |
| - | - | - | Отключить |
Настройки времени удержания
| Переключатель 4 | Переключатель 5 | Переключатель 6 | Настройка |
|---|---|---|---|
| ВКЛ | ВКЛ | ВКЛ | 5 сек |
| ВКЛ | ВКЛ | - | 30 сек |
| ВКЛ | - | ВКЛ | 90 сек |
| ВКЛ | - | - | 5 мин |
| - | ВКЛ | ВКЛ | 20 мин |
| - | - | - | 30 мин |
Настройки зоны обнаружения
| Переключатель 7 | Переключатель 8 | Настройка |
|---|---|---|
| ВКЛ | ВКЛ | 100% |
| ВКЛ | - | 75% |
| - | ВКЛ | 50% |
| - | - | 25% |
"Отключить" означает, что датчик дневного света не работает. Он включит свет при обнаружении движения независимо от окружающего освещения.
Функция переопределения
Отключите питание, затем быстро переключите датчик ВКЛ/ВЫКЛ 3 раза (ВКЛ-ВЫКЛ-ВКЛ-ВЫКЛ-ВКЛ) в течение 2 секунд, чтобы переопределить функцию датчика. Свет мигнет 3 раза, а затем будет постоянно включен. Отключите и снова включите питание, чтобы восстановить функцию датчика.
Инициализация
После включения питания датчик автоматически включает свет на 100% яркости. Через 10 секунд он выключает свет. Во время инициализации датчик не способен обнаруживать движение.
Заводские настройки
Зона обнаружения: 100%, Время удержания: 5 сек, Датчик дневного света: Отключить
Уведомление о применении
- Датчик должен устанавливаться профессиональным электриком. Пожалуйста, отключите питание перед установкой, подключением или изменением настроек DIP-переключателей.
- Датчики, установленные в пластиковых и стеклянных плафонах, снижают чувствительность. На каждые 3 мм увеличения толщины чувствительность снижается на 20%.
- Порог чувствительности к свету измеряется в солнечных условиях без теней или рассеянного отражения окружающего света. Уровни освещенности в люксах варьируются в зависимости от среды, погоды, климата, времени суток и сезона.
- Параметры датчика могут потребовать перенастройки в различных условиях установки.
- Этот датчик предназначен только для внутреннего использования. Наружное использование влияет на водонепроницаемость. Ветер, дождь и движущиеся объекты могут вызвать ложные срабатывания.
- Расстояние между любыми индуктивными датчиками должно быть более 3 м.
- Не размещайте датчик вблизи объектов с высокой плотностью, таких как металлические, стеклянные или бетонные стены, чтобы избежать ложных срабатываний. При установке в металлических светильниках, отражающих поверхностях или закрытых средах отражение микроволн может вызвать ложные срабатывания - уменьшите чувствительность или свяжитесь с производителем для получения поддержки.
- Убедитесь, что рядом с датчиком нет движущихся сигналов (вентиляторы, двигатели постоянного тока, канализационные трубы, вентиляционные отверстия), чтобы предотвратить ложные срабатывания.
- Протестируйте 5 образцов перед массовым применением в новых световых проектах.
- Технические характеристики продукта могут быть изменены без предварительного уведомления в связи с постоянным совершенствованием.
- Когда датчик установлен под металлической пластиной, убедитесь, что поверхность датчика плотно прилегает к металлической пластине без зазора.
