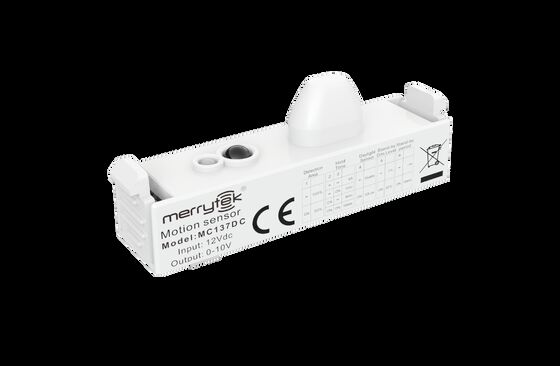

Трехпрочный сенсор, с длинной полосой, миниатюрная антенна, без тени.

  • Tri-proof Light Dimmable Sensor, Long Strip Shell, Miniature Antenna Design, No Shading
Место происхождения Шэньчжэнь, Китай
Фирменное наименование Merrytek
Сертификация CE
Номер модели MC137D C и MC137D D
Количество мин заказа 100 шт.
Цена Подлежит обсуждению
Упаковывая детали Пузырьки + перегородка + наружная коробка (K=A)
Время доставки 1. Образец и небольшой заказ: в течение 5 рабочих дней после получения оплаты. 2. Оптовый заказ: 4-5
Условия оплаты Т/Т
Поставка способности 10000 шт/месяц
Подробная информация о продукте
Номинальное напряжение 12 ± 1 В постоянного тока Волновое напряжение < 100mVp-p
Рабочая частота 50,8 ГГц ± 75 МГц, диапазон ISM Высота установки 3 м (макс. 5 м)
Рабочая температура Встроенный: -25~60°C Продолжительность жизни 5 лет гарантия@ta
Выделить

Снижаемый датчик движения трехпрозрачный свет

,

длиннополосатый трехуровневый свет

,

миниатюрный датчик антенны
Оставьте сообщение
Характер продукции
Трехпрочный светозатушивающийся датчик с миниатюрным дизайном антенны
Характеристики продукта
  • Патентованная мини дипольная антенна
  • Длинная полоса оболочки с миниатюрным дизайном антенны, устраняющая проблемы с затенением
  • Ультранизкая частота излучения, безопасная для здоровья человека
  • Дистанционное управление и переключатель DIP для регулировки параметров обнаружения
  • Низкая боковая доля с высокой адаптивностью к металлическим средам
  • Не подвергается воздействию температуры, влажности, шума, воздушного потока, пыли и условий освещения
Технические параметры
Спецификации ввода
Номинальное напряжение 12 ± 1 ВДС
Рабочий ток MC137D C: 20±2mA.
Напряжение волны < 100mVp-p
Спецификации выпуска
Выходной сигнал MC137D C: 0-10VDC сигнал затемнения.
Дневной датчик
Дневной датчик Приоритет дневного света
Параметры обнаружения
Частота работы 50,8 ГГц ± 75 МГц, диапазон ISM
Передача мощности 1 мВт максимум.
Диапазон обнаружения (радиус) Установка потолка высотой 3 м: r≥4m@0.3m/s, r≥2.5m@1m/s
Горизонтальная установка высотой 2 м: r≥8m@0.3m/s, r≥4m@1m/s
Высота установки 3 м (максимум 5 м)
Экологические спецификации
Рабочая температура Встроенный: -25~60°C
Температура хранения -40°C...80°C, влажность ≤85% (неконденсирующая)
Стандарты сертификации
Сертификат CE, RED (в ожидании)
Экологические требования Соответствует требованиям RoHS 2.0Требования охвата
Рейтинг ИС IP20
Другие спецификации
Проводка Терминал 3,0 мм
Требования к установке Встроенная установка
Требования к упаковке Пузырьки + перегородка + наружная коробка (K=A)
Чистая масса 10±2 г
Продолжительность Гарантия 5 лет
Выбор модели
MC137D C MC137D D
0-10VDC сигнал затемнения Сигнал затемнения PWM
Приоритет дневного света
Описание функции
Функция MC137D C, MC137D D
Функция включения/выключения Никаких
Функция двухступенчатого затуманивания Никаких
Функция трехступенчатого затуманивания Период ожидания устанавливается на "5 мин/10 мин/30 мин"
Сбор урожая в дневное время Никаких
Приоритет дневного света Период ожидания устанавливается на "+∞"
Технические схемы
Рекомендуется для использования на потолочных фонарях
Размеры
Трехпрочный сенсор, с длинной полосой, миниатюрная антенна, без тени. 0
Диаграмма проводки и функциональная диаграмма
Трехпрочный сенсор, с длинной полосой, миниатюрная антенна, без тени. 1
Диаграмма установки
Трехпрочный сенсор, с длинной полосой, миниатюрная антенна, без тени. 2
Уведомление об установке:При установке, пожалуйста, обратите внимание на расстояние между микроволновой антенной и панелью освещения.
Настройки переключателя DIP
Функция Область обнаружения Время ожидания Дневной датчик Уровень тусклости Период ожидания
Код набора 1 2 3 4 5 6
Ⅰ - 100% - - 5s - Отключить 5Lux/15Lux/30Lux/50Lux 100-150Lux - 0% - +∞
Ⅱ Включено 50% - Включено 1 минута Включено 30Lux 100Lux 200Lux Включено 20% Включено 15 минут.
Ⅲ Включено - 3 минуты 150Lux 300Lux
Ⅳ Включено Включено 10 минут.
Инструкции по дистанционному управлению
Инициализация:Датчик включит свет при 100% яркости в первый раз и выключит его через 10 секунд.
Настройка по умолчаниюЧувствительность: 100% Время ожидания: 5 с Дневной датчик: отключить Период ожидания: 15 минут Уровень ожидания: 0%
Руководящие принципы применения
  • Датчик должен быть установлен профессиональным электриком. Пожалуйста, отключите питание перед установкой, проводкой, изменением настроек переключателя набора и т. д.
  • Расстояние обнаружения зависит от таких факторов, как скорость движения движущегося объекта, размер движущегося объекта, высота установки, угол установки,открыта ли среда установки, и материал отражателя.
  • Когда микроволновой датчик устанавливается на стене, расстояние обнаружения будет значительно увеличено по сравнению с установленным на потолке.Пожалуйста, уменьшите чувствительность к использованию или свяжитесь с нашей компанией, чтобы подтвердить настройку использования..
  • Параметры датчиков могут потребоваться переконфигурировать в различных условиях установки.
  • Этот датчик предназначен только для использования в помещении, на улице ветер и дождь, и окружающие движущиеся объекты вызовут ложное срабатывание.
  • Высота установки датчика не должна превышать 6 метров, а оптимальная высота - 3 метра; расстояние между двумя датчиками должно быть больше 3 метров.
  • Когда датчик устанавливается в металлическую лампу, на металлическую отражающую поверхность или в узкую закрытую среду, микроволны будут отражаться несколько раз и вызывать ложное срабатывание.
  • Пожалуйста, убедитесь, что вокруг датчика нет движущихся сигналов, таких как вентиляторы, двигатели постоянного тока, канализационные трубы, выходы воздуха и т. д.
  • Микроволновки не могут проникать в металл, избегать установки в закрытых или полузакрытых металлических лампах, и не должно быть металла или стекла, блокирующих продукт.
  • Должен использоваться постоянный регулируемый источник питания со стабильным выходным напряжением и низким коэффициентом риппли. Риппли источника питания должен быть менее 100 мВ; ток нагрузки должен быть больше 25 мА.
  • Спецификации и параметры продукта могут быть оптимизированы без предварительного уведомления.
