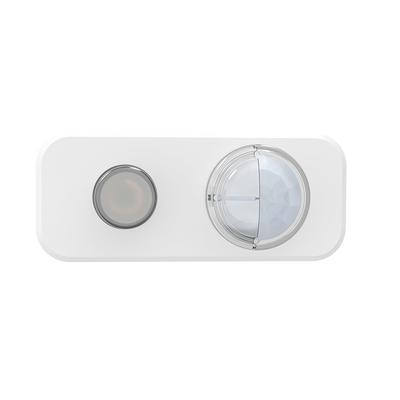

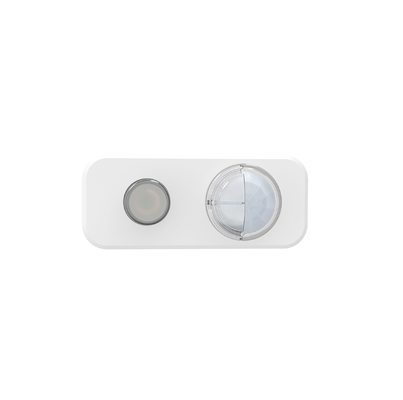

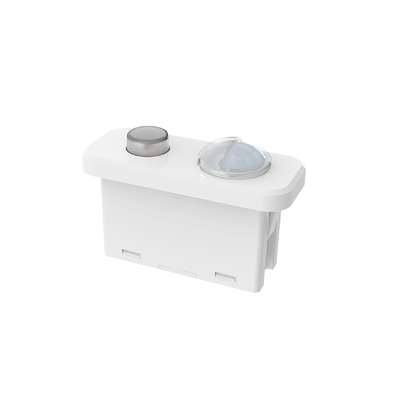

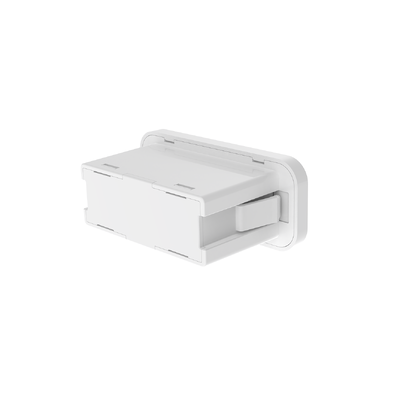

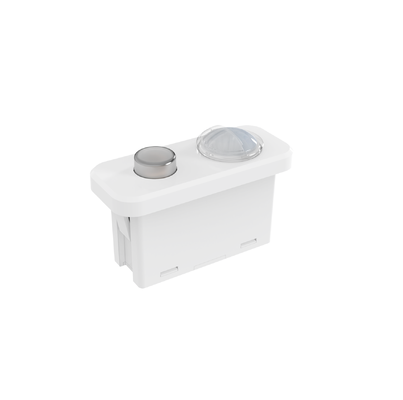

Сертифицирован Dali2 и D4i, диммируемый PIR-датчик движения, разъем Zhaga Book20, Plug & Play MDA182D IR

  • Dali2 & D4i Certified, Dimmable PIR Motion Sensor, Zhaga Book20 Socket, Play & Plug MDA182D IR
  • Dali2 & D4i Certified, Dimmable PIR Motion Sensor, Zhaga Book20 Socket, Play & Plug MDA182D IR
  • Dali2 & D4i Certified, Dimmable PIR Motion Sensor, Zhaga Book20 Socket, Play & Plug MDA182D IR
  • Dali2 & D4i Certified, Dimmable PIR Motion Sensor, Zhaga Book20 Socket, Play & Plug MDA182D IR
  • Dali2 & D4i Certified, Dimmable PIR Motion Sensor, Zhaga Book20 Socket, Play & Plug MDA182D IR
Место происхождения Шэньчжэнь, Китай
Фирменное наименование Merrytek
Сертификация CE
Номер модели MDA182D ИК
Количество мин заказа 100
Цена Подлежит обсуждению
Упаковывая детали Картон + картон ((K=A)
Время доставки 1, Образец и небольшой заказ: В течение 5 рабочих дней после получения вашей оплаты ((если на складе
Условия оплаты Т/Т
Поставка способности 10000/в месяц
Подробная информация о продукте
Номинальное напряжение 12-24V DC Рабочий ток 12±5 мА при 16 В постоянного тока
Волновое напряжение <100MVP-P Выходной сигнал DALI диммирование
Режим обнаружения ИК-обнаружение Высота установки Типичное 3 м (максимум 4 м)
IP-рейтинг IP20 Продолжительность жизни 5 лет гарантия @ta (в помещении)
Выделить

Датчик движения DALI сгущаемый PIR

,

Zhaga Book20 детектор движения сокета

,

D4i сертифицированный датчик плагинов
Оставьте сообщение
Характер продукции
Сертифицированный DALI-2 и D4i диммируемый PIR датчик движения
Совместимый с цоколем Zhaga Book20 датчик движения с функцией plug-and-play, сертифицированный по DALI-2 и D4i для бесшовной интеграции с драйверами D4i.
Особенности продукта
  • Сертификация DALI-2 и D4i для совместимости с драйверами D4i
  • Тип экземпляра датчика движения 3 (303) и тип экземпляра датчика освещенности 4 (304)
  • Максимальная высота установки в помещении 4 м с PIR-детектированием движения
  • Все параметры датчика настраиваются через центральный контроллер DALI
  • Цоколь Zhaga Book20 для установки plug-and-play
Технические параметры
Вход
Номинальное напряжение 12-24V DC
Рабочий ток 12±5mA @16V DC
Пульсация напряжения <100mVp-p
Выход
Выходной сигнал DALI диммирование
Параметры датчика
Режим обнаружения PIR обнаружение
Зона обнаружения Настройка DALI master
Время удержания Настройка DALI master
Датчик дневного света Настройка DALI master
Приоритет дневного света Настройка DALI master
Уровень диммирования Настройка DALI master
Диапазон обнаружения (радиус) Потолочная установка на высоте 3 м: r≥2.5m (100% чувствительность, 60㎡ открытое пространство в помещении)
Высота установки Типичная 3 м (максимум 4 м)
Параметры DALI
Экземпляр движения 62386-303
Экземпляр дневного света 62386-304
Потребление DALI 2mA
Окружающая среда
Рабочая температура -20℃ to +55℃
Температура хранения -40℃ to +80℃, Влажность ≤85% (без конденсации)
Стандарты сертификации
Сертифицировано CE
Экологические требования Соответствие RoHS 2.0, REACH
Степень защиты IP IP20
Другие характеристики
Подключение 2-контактный разъем PH2.0
Требования к установке Установка Zhaga Book20
Требования к упаковке Перегородка + Картон (K=A)
Вес нетто 15.8±3g
Срок службы 5 лет гарантии @Ta (в помещении)
Описание функций
Функция Конфигурация
Функция ВКЛ/ВЫКЛ Настройка DALI master
Функция 2-ступенчатого диммирования Настройка DALI master
Функция 3-ступенчатого диммирования Настройка DALI master
Управление дневным светом Настройка DALI master
Приоритет дневного света Настройка DALI master
Сетевая функция Настройка DALI master
Информация о продукте
Размеры (Единица: мм)
Product dimension diagram Product dimension detailed view
Размер выреза
Функция
Product function diagram
Подключение
Wiring diagram
Инструкция по установке
Installation instruction diagram
Диапазон обнаружения
Detection range diagram
Инициализация
После включения питания датчик будет прогреваться в течение 12 секунд, затем начнет работать.
Настройки по умолчанию
Чувствительность: 100%, Время удержания: 5с, Датчик дневного света: Отключен, Период ожидания: 0с, Уровень диммирования в режиме ожидания: 10%
Уведомление о применении
  • Установка должна выполняться профессиональным электриком при отключенном питании
  • PIR-датчик не может проникать сквозь материалы - убедитесь в отсутствии препятствий между датчиком и движущимися объектами
  • Обнаружение может быть затруднено, когда люди носят толстую одежду в холодную погоду
  • Тепловые сигналы от кондиционеров или источников отопления могут вызвать ложное срабатывание
  • Только для использования в помещении - солнечный свет снаружи влияет на эффективность обнаружения
  • Производительность диммирования зависит от различных драйверов DALI-2
  • Порог дневного света измеряется в солнечных условиях без теней
  • Расстояние обнаружения зависит от высоты, положения установки и температуры окружающей среды
  • Требуется стабильный источник питания постоянного тока с устойчивым входным напряжением и низким коэффициентом пульсации (<100mV)
  • Протестируйте как минимум 5 единиц перед массовой установкой в новых условиях
Примечание: Когда температура окружающей среды приближается к диапазону температуры человеческого тела (36℃~37℃), PIR-детектирование движения значительно ослабевает. Когда температура окружающей среды или светодиодной панели превышает 55℃, может произойти ложное срабатывание - уменьшите чувствительность или рассмотрите альтернативное размещение датчика.
