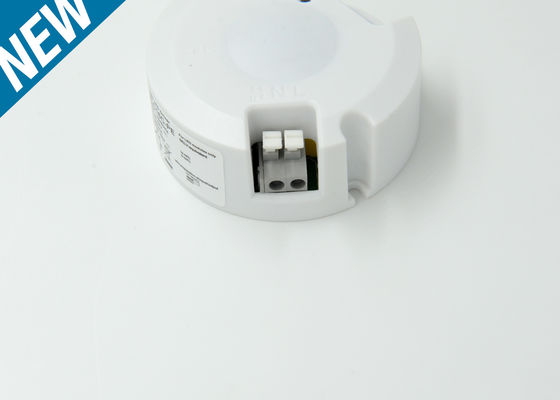

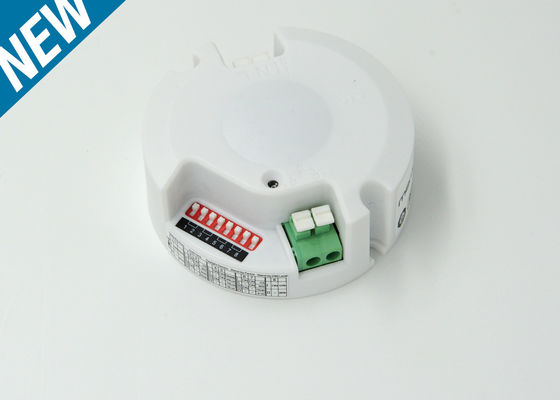

MLC18C-N 18W Интегрированный драйвер светодиодов с датчиком для светодиодных потолочных светильников, ВКЛ - ВЫКЛ / Диммирование MLC18C-N
| Место происхождения | Китай |
|---|---|
| Фирменное наименование | Merrytek |
| Сертификация | CE |
| Номер модели | MLC18C-N |
| Количество мин заказа | ТИПСЫ |
| Цена | Подлежит обсуждению |
| Упаковывая детали | Пузырьки+Картон + Картон(K=A) |
| Время доставки | 1, образец и малый заказ: Не познее 5 рабочих дней после получать вашу компенсацию. 2, навальный зак |
| Условия оплаты | T / T или Western Union или PayPal |
| Поставка способности | 10000 ПК в месяц |
Подробная информация о продукте
| Название продукта | Интегрированный датчик 18 Вт, светодиодный драйвер | Постоянный выходный ток | 300 мА/350 мА |
|---|---|---|---|
| Выходное напряжение | 60 Вдц Макс. | Резервное питание | ≤1w |
| Уровень ожидания DIM | 10% /25% | Рабочая температура | -25°C... +50°C |
| Класс изоляции | класс II | Сертификат | CE |
| Класс защиты | IP20 | ||
| Выделить | водитель приведенный высокой эффективностью,Водитель света панели СИД,Водитель датчика потолочного освещения СИД |
||
Характер продукции
MLC18C-N 18 Вт интегрированный драйвер светодиодов с датчиком для светодиодного потолочного светильника, ВКЛ - ВЫКЛ / Диммирование
1, Режим ожидания ≤1 Вт
2, Поддержка высоты установки до 6 м Макс.
3, Уровень диммирования в режиме ожидания опционален, 10%/ 25%.
4, Режим работы: Автоматическое включение/выключение или диммирование в зависимости от движения и уровня окружающего освещения.
5, Компактный размер позволяет легко устанавливать драйверы в светильники и получать более простую структуру освещения.

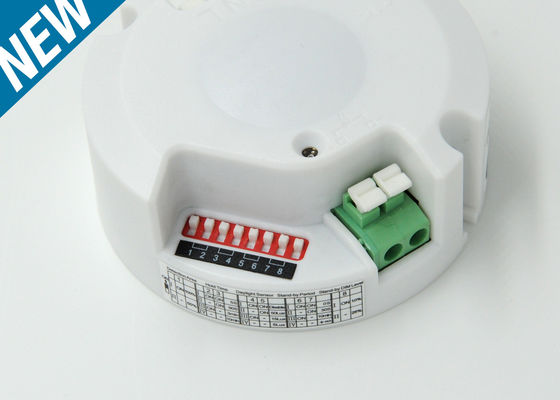

6, Зона обнаружения, задержка выключения, порог дневного света, время режима ожидания и уровень диммирования в режиме ожидания могут быть установлены с помощью DIP-переключателя.
7, Драйверы светодиодов с датчиком DIM, изначально разработанные Merrytek, представляют собой инновационные продукты, интегрированные с высокочастотным датчиком движения, датчиком дневного света и источником питания светодиодов.
Спецификации
| Вход | Диапазон рабочего напряжения | 198-264 В Переменного тока, 50 Гц/60 Гц |
| Номинальное напряжение | 220-240 В переменного тока, 50 Гц/60 Гц | |
| Входной ток | 0.11 А Макс. | |
| Мощность нагрузки | ≥0.90 (230 В полная нагрузка) | |
| Мощность в режиме ожидания | ≤1 Вт | |
| Рабочая эффективность | 85% Макс. при 230 В переменного тока (полная нагрузка) | |
| Метод подключения | Нажимной терминал, диаметр провода: 0.5-0.75 мм2 | |
| Выход | Режим работы | Постоянный ток |
| Тип нагрузки | Светодиод | |
| Напряжение холостого хода | 60 В постоянного тока Макс. | |
| Мощность при полной нагрузке | 16 Вт Макс. | |
| Диапазон выходного напряжения нагрузки | 24-53 В постоянного тока | |
| Выходной ток нагрузки | 300 мА/350 мА | |
| Метод подключения | Нажимной терминал, диаметр провода: 0.5-0.75 мм2 | |
| Параметры датчика | Рабочая частота | 5.8 ГГц ±75 МГц, ISM-диапазон. |
| Мощность передачи | 0.5 мВт Макс. | |
| Время удержания | 5 сек / 1 мин / 5 мин / 10 мин | |
| Уровень диммирования в режиме ожидания | 10%/25% | |
| Период ожидания | 0 сек / 1 мин / 10 мин / +∞ | |
| Зона обнаружения | 50%/100% | |
| Датчик дневного света | 5 Люкс / 25 Люкс / 50 Люкс / Отключено | |
| Дневной свет вкл/выкл | Н/Д | |
| Радиус обнаружения | 4-6 м (высота установки 3 м) (см. примечание 2) | |
| Высота установки | 6 м Макс. | |
| Угол обнаружения | 150° (настенный монтаж), 360° (потолочный монтаж) | |
| Беспроводной модуль | Рабочая частота | Н/Д |
| Мощность передачи | Н/Д | |
| Расстояние передачи | Н/Д | |
| Режим модуляции | Н/Д | |
| Количество кодирования | Н/Д | |
Рабочая Среда | Рабочая температура | -25°C…+50°C |
| Температура хранения | -40°C…+80°C (Влажность: 85% без конденсации) | |
| Стандарты сертификации | Стандарты безопасности | EN61347-1, EN61347-2-13 |
| Стандарты ЭМС | EN55015, EN61547, EN61000-3-2, EN61000-3-3 | |
| Экологические Требования | Соответствует RoHS | |
| Сертификат | CE | |
| Степень защиты IP | IP20 | |
| Класс защиты | Класс II | |
| Установка | Встроенный | |
| Размеры | Φ68 мм, В 26 мм | |
| Вес нетто | 60.1 г | |
| Упаковка | Пакет с пузырьками + перегородка + картон (K=A) | |
| Срок службы | 30 000 часов при Ta 230 В полная нагрузка | |
Примечание | ||
Размеры (мм)
Схема подключения
*Датчик предназначен для подключения только одной нагрузки. Подключение более одной нагрузки может повредить датчик.
Структура
Схема обнаружения
Потолочный монтаж
Высота потолочного монтажа: 3 м Чувствительность: 100%/50% | Высота потолочного монтажа: 6 м Чувствительность: 100%/50% |
Нормальное движение (Скорость: 1 м/с) |
Нормальное движение (Скорость: 1 м/с) |
Медленное движение (Скорость 0,3 м/с) |
Медленное движение (Скорость: 0,3 м/с) |
Настенный монтаж
Высота горизонтального монтажа: 2 м Чувствительность: 100%/50% | |
Нормальное движение (Скорость: 1 м/с) |
Медленное движение (Скорость 0,3 м/с) |
Функция
1) Функция вкл/выкл (период ожидания установлен на «0 сек»)
2) Функция 2-ступенчатого диммирования (период ожидания установлен на «+∞»)
3) Функция 3-ступенчатого диммирования (период ожидания установлен на «1 мин/10 мин»)
Инициализация
1) Функция вкл/выкл / функция 3-ступенчатого диммирования:
После включения питания датчик автоматически включает свет на 100% яркости. Через 10 секунд он выключает свет. Во время инициализации датчик не может обнаруживать движение.
2) Функция 2-ступенчатого диммирования:
После включения питания датчик автоматически включает свет на 100% яркости. Через 10 секунд он уменьшает яркость света до низкого уровня (установленного уровнем диммирования в режиме ожидания). Во время инициализации датчик не может обнаруживать движение.
Заводские настройки
Зона обнаружения: 100%, Время удержания: 5 сек, Датчик дневного света: Отключено, Уровень диммирования в режиме ожидания: 25%, Период ожидания: +∞
Уведомление о применении
Обязательно отключите питание перед настройкой DIP-переключателя.
