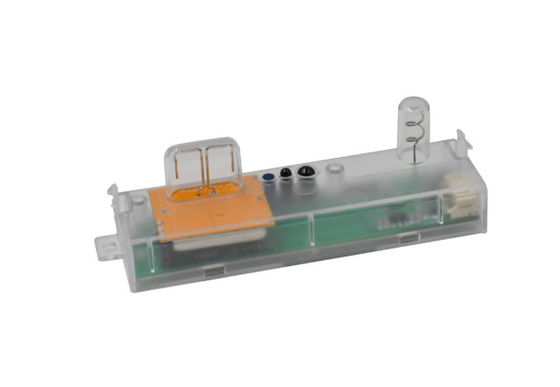

2.4G беспроводный сетевой контроллер, подходящий для тонких светодиодных светильников

Место происхождения Шэньчжэнь, Китай
Фирменное наименование Merrytek
Сертификация CE
Номер модели MC087D 99 B
Количество мин заказа 100 шт.
Цена negotiable
Упаковывая детали Картон + бумажная коробка ((K=A)
Время доставки 1, Образец и небольшой заказ: В течение 5 рабочих дней после получения оплаты. 2, Набор в больших ко
Условия оплаты T/T
Поставка способности 10000 шт/месяц

Свяжитесь со мной для бесплатных образцов и купонов.

WhatsApp:0086 18588475571

WECHAT: 0086 18588475571

Скайп: sales10@aixton.com

Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.

x
Подробная информация о продукте
Номинальное напряжение 12±1ВДС Напряжение волны < 100mVp-p
Выходной сигнал 0-10V Сигнал затемнения/Сигнал затемнения PWM Высота установки 3 м (максимум 6 м)
Операционная температура Встроенный: -25~60°C Сертификат CE
Продолжительность жизни Гарантия 5 лет
Выделить

2Контроллер беспроводной сети 4G

,

Slim LED Fixtures беспроводный контроллер сети

,

Контроллер беспроводной сети длительной службы

Оставьте сообщение
Характер продукции

[Особенности продукта]

  • Группировка сетей с помощью беспроводной связи 2.4G, без необходимости парирования или шлюза.
  • Патентованная дипольная микроволновая антенна, без ложного спускового механизма при установке под металлическим светодиодом.
  • Сверхузкая микроволновая головка, подходящая для установки в тонкие светодиодные светильники.
  • Все параметры датчиков можно настроить на дистанционном управлении.
  • Выход 0-10В тусклый или PWM тусклый, 2-ступенчатая/3-ступенчатая тусклая функция.
  • Максимальная высота рота - 6 метров.



[Параметры]



Ввод
Номинальное напряжение 12±1ВДС
Рабочий ток 55±5mA
Напряжение волны < 100mVp-p
Овыпуск
Выходной сигнал ○0-10V Сигнал затемнения ○Сигнал приглушения PWM
Параметры обнаружения
Рабочая частота 50,8 ГГц ± 75 МГц, диапазон ISM
Сила передачи 1 мВт максимум.
Площадь обнаружения) 100% / 75%/50%/25% ((MH17);100% / 50%/25% ((MH15)
Время ожидания

30 с/1 мин/3 мин/5 мин/10 мин/20 мин/30 мин ((MH17));

30 секунд/1 минута/3 минуты ((MH15)

Период ожидания

0s/10s/1min/3min/5min/10min/30min/+∞(MH17);

5 мин/10 мин/ +∞(MH15)

Дневной датчик Порог дневного света

5Lux/15Lux/30Lux/50Lux/100Lux/150Lux/999Lux (отключено)

15Lux/ 50Lux/ (отключено)

Приоритет дневного света
5Lux 55-105Lux MH17
15Lux 65-115Lux MH17;MH15
30Lux 80-130Lux MH17
50Lux 100-150Lux MH17;MH15
100Lux 150-250Lux MH17
150Lux 200-300Lux MH17
MH17нажмите клавишу P1 включить режим приоритета дневного света;MH15;MH15 Stan-by period time set +∞ включить режим приоритета дневного света
Уровень ожидания DIM 10%/ 20%/ 30%/ 50% (MH17); 10%/ 30% ((MH17)
Диапазон обнаружения (радиус)

Установка на потолке (высота: 3 м): 0,3 м/с ≥3 м, 1 м/с ≥2,5 м

Установка на стене ((высота: 2 м): 0,3 м/с ≥ 5 м, 1 м/с ≥ 3 м

Условия испытания: продукт настроен на 100% чувствительности, и в помещении площадью 60 м2 нет очевидной окклюзии.

Высота установки 3 м (максимум 6 м)
Модуль беспроводной связи
Частота работы 20,400-2,483 ГГц
Передающая мощность 6 дБм
Группа Одна группа максимум 32 узла
Расстояние передачи 15 м MAX ((расстояние передачи от точки к точке в открытой зоне)
ЕОкружающая среда
Рабочая температура Встроенный: -25~60°C
Температура хранения -40°C~80°C, влажность ≤85% (неконденсирующая)
СертификацияSтандары
Сертификат CE
Экологические требования Соответствие требованиям RoHS 2.0, Reach
Степень защиты IP20
Ов том
Проводка Терминал 3,0 мм
Требования к установке встроенная установка
Требования к упаковке Картон + бумажная коробка ((K=A)
Чистая масса 23.5±3 г
Жизнь 5 лет гарантии


[Описание функции]



√Функция "Включение-выключение" Период ожидания устанавливается на 0s
√ 2-ступенчатое затемнение Период ожидания устанавливается на ?? + ∞, датчик дневного света устанавливается на ?? Высокий
√ 3-ступенчатое затемнение Период ожидания устанавливается на 5 мин/10 мин
√Приоритет дневного света Период ожидания устанавливается на ∞ + ∞, датчик дневного света устанавливается на ∞ НИЗКОЙ/МЕД
√Группировка Удаленная группа 1 - 8 и настройка сигнала Rx для датчика



[Dиаграмма]



  • Размерn

2.4G беспроводный сетевой контроллер, подходящий для тонких светодиодных светильников 0

Установка винта

2.4G беспроводный сетевой контроллер, подходящий для тонких светодиодных светильников 1

Установка конструкции застежки



  • Проводка,Функция

2.4G беспроводный сетевой контроллер, подходящий для тонких светодиодных светильников 2

2.4G беспроводный сетевой контроллер, подходящий для тонких светодиодных светильников 3

  • Установка

2.4G беспроводный сетевой контроллер, подходящий для тонких светодиодных светильников 4

  • Диаграмма излучения

- Что?

- Что?2.4G беспроводный сетевой контроллер, подходящий для тонких светодиодных светильников 5



[Удалённый контраст]Я не знаю.



2.4G беспроводный сетевой контроллер, подходящий для тонких светодиодных светильников 6



[Инициализация]



При включении впервые, датчик включит свет на 100% яркости, и свет будет выключен через 10 секунд.Сигнал движения не будет обнаружен.



[Настройка по умолчанию]



Площадь обнаружения: 100%; Время ожидания: 10 с; Период ожидания: 0 с; Дневной датчик: отключен; Уровень тусклости ожидания: 10%.



[Сообщение о заявке]



  • Сенсор должен быть установлен профессиональным электриком. Пожалуйста, отключите питание перед установкой, проводкой и т.д.
  • Расстояние обнаружения зависит от таких факторов, как скорость движения движущегося объекта, размер движущегося объекта, высота установки, угол установки,открыта ли среда установкиРасстояние обнаружения, указанное в спецификации, является типичным значением, которое составляет 165 см/65 кг, и испытывается в открытой помещенной среде.
  • Когда микроволновой датчик устанавливается на стене, расстояние обнаружения будет значительно увеличено по сравнению с установленным на потолке.Пожалуйста, уменьшите чувствительность к использованию или свяжитесь с нашей компанией, чтобы подтвердить настройки использованияПорог чувствительности к свету устанавливается в солнечной среде, без теней и при условиях диффузного отражения окружающего света.значение освещенности, обнаруженное световым датчиком, может отличаться
  • Параметры датчиков могут нуждаться в переконфигурации в различных условиях установки, обратитесь к следующим инструкциям или свяжитесь с производителем
  • Этот датчик предназначен только для использования в помещениях, наружных ветра и дождя, и окружающие движущиеся объекты вызовут ложное срабатывание
  • Высота установки датчика не может превышать 6 метров, а оптимальная высота - 3 метра; расстояние между двумя датчиками должно быть больше 3 метров.
  • Когда датчик устанавливается в металлическую лампу, на металлическую отражающую поверхность или в узкую закрытую среду, микроволны будут отражаться несколько раз и вызывать ложное срабатывание.Уменьшите чувствительность датчика или обратитесь к производителю для получения технической поддержки..
  • Пожалуйста, убедитесь, что вокруг датчика нет движущихся сигналов, таких как вентиляторы, двигатели постоянного тока, канализационные трубы, выходы воздуха и т. д., иначе датчик может вызвать ложное срабатывание.
  • Микроволновки не могут проникать в металл, избегайте установки в закрытых или полузакрытых металлических лампах, и не должно быть металла или стекла, блокирующих продукт
  • Датчик с различным 0-10V / PWM драйвером, эффект НИЗКОГО света может отличаться
  • Должно быть использовано регулируемое питание постоянным током со стабильным выходным напряжением и низким коэффициентом разворота.
  • Спецификации и параметры продукта могут быть оптимизированы без предварительного уведомления
  • Для новой установки рекомендуется испытать 5 образцов перед установкой.
