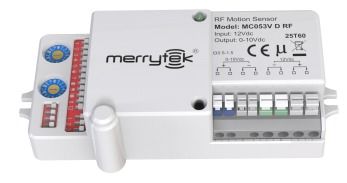

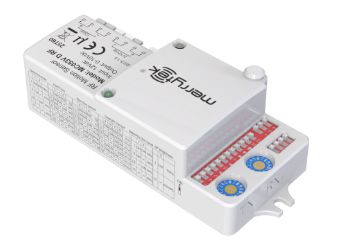

5.8G Микроволновая группа сетевой РЧ-датчик, с максимальной высотой установки 8 м MC053V D RF

Функции продукта

• В сочетании с технологией 868 МГц RF, реализуйте функцию беспроводной групповой сети!
• Примите технологию узкой полосы частот для решения проблемы взаимных помех на одном канале
• Продукт имеет 32 различных частотных канала, пригодных для большего количества применений
• С фиксированным кодом адреса, радиочастотная передача стабильна, максимальная высота установки 8 м
• Дальность радиочастотной передачи до 30 м в помещении
• 5 лет гарантии

[Информация о продукте]

• Размеры (единицы: мм)

• Функция

• Описание функции

1. Включение/выключение (период ожидания установлен на "0с"),Пожалуйста, установите другие данные датчика в соответствии с практическими применениями.

2. 2-ступенчатое затемнение (период ожидания установлен на "+∞"), пожалуйста, установите другие данные датчика в соответствии с практическими применениями.

3. 3-ступенчатое затемнение (период ожидания установлен на "5с/5мин/10мин/30мин/60мин"),Пожалуйста, установите другие данные датчика в соответствии с практическими применениями.

• Подключение

Диапазон обнаружения датчика зависит от скорости и размера движущегося объекта, высоты установки, высоты и угла установки, места установки, отражателей вокруг датчика и т. д. Данные в документе являются типичными значениями и протестированы человеком ростом 165 см в открытом помещении.Диаграмма направленностиДиапазон обнаружения при настенном монтаже будет больше, чем при потолочном монтаже.

1.Потолочный монтаж

2. Настенный монтаж

Диапазон обнаружения датчика зависит от скорости и размера движущегося объекта, высоты установки, высоты и угла установки, места установки, отражателей вокруг датчика и т. д. Данные в документе являются типичными значениями и протестированы человеком ростом 165 см в открытом помещении.Настройки DIP-переключателейДиапазон обнаружения при настенном монтаже будет больше, чем при потолочном монтаже.

Зона обнаруженияПри обнаружении движения любым главным датчиком сигнал движения будет передаваться другим сгруппированным датчикам через RF-трансивер. См. рисунок ниже: когда человек идет на один из этажей, лампы на соседних этажах синхронно включаются на предустановленный низкий уровень освещенности.

Время удержанияПри обнаружении движения любым главным датчиком сигнал движения будет передаваться другим сгруппированным датчикам через RF-трансивер. См. рисунок ниже: когда человек идет на один из этажей, лампы на соседних этажах синхронно включаются на предустановленный низкий уровень освещенности.

Период ожиданияПри обнаружении движения любым главным датчиком сигнал движения будет передаваться другим сгруппированным датчикам через RF-трансивер. См. рисунок ниже: когда человек идет на один из этажей, лампы на соседних этажах синхронно включаются на предустановленный низкий уровень освещенности.

Датчик дневного света:

*При установке в режим "отключено" лампа включится при обнаружении движения независимо от уровня окружающего освещения

Уровень затемнения в режиме ожидания:При обнаружении движения любым главным датчиком сигнал движения будет передаваться другим сгруппированным датчикам через RF-трансивер. См. рисунок ниже: когда человек идет на один из этажей, лампы на соседних этажах синхронно включаются на предустановленный низкий уровень освещенности.

3

1

в закрытый режим датчик может только принимать сигнал, но не передавать его, но он все равно сохраняет функцию датчика.[

Диапазон обнаружения датчика зависит от скорости и размера движущегося объекта, высоты установки, высоты и угла установки, места установки, отражателей вокруг датчика и т. д. Данные в документе являются типичными значениями и протестированы человеком ростом 165 см в открытом помещении.]Диапазон обнаружения при настенном монтаже будет больше, чем при потолочном монтаже.

A0Все датчики настроены на один и тот же канал.

См. рисунок ниже, есть несколько выходов/входов в коридор. При срабатывании любого главного датчика все лампы в коридоре загорятся.

Настройки:

Главный

:При обнаружении движения любым главным датчиком сигнал движения будет передаваться другим сгруппированным датчикам через RF-трансивер. См. рисунок ниже: когда человек идет на один из этажей, лампы на соседних этажах синхронно включаются на предустановленный низкий уровень освещенности.

Настройки:

Главный

Свет загорится на 100% яркости при первоначальном включении датчика и погаснет через 10 секунд. Во время инициализации внешние сигналы обнаружения движения не будут детектироваться.

[

Настройки по умолчанию

]

Зона обнаружения: 100%, Время удержания: 5С,

Период ожидания: 0с,

Датчик дневного света: Отключено

Диапазон обнаружения датчика зависит от скорости и размера движущегося объекта, высоты установки, высоты и угла установки, места установки, отражателей вокруг датчика и т. д. Данные в документе являются типичными значениями и протестированы человеком ростом 165 см в открытом помещении.[Диапазон обнаружения при настенном монтаже будет больше, чем при потолочном монтаже.

]

Диапазон обнаружения датчика зависит от скорости и размера движущегося объекта, высоты установки, высоты и угла установки, места установки, отражателей вокруг датчика и т. д. Данные в документе являются типичными значениями и протестированы человеком ростом 165 см в открытом помещении.Датчик должен устанавливаться профессиональным электриком. Пожалуйста, отключите питание перед установкой, подключением, изменением настроек и т. д.Диапазон обнаружения при настенном монтаже будет больше, чем при потолочном монтаже.

Продукт обладает хорошей проникающей способностью через пластик, дерево и т. д., но металлические аксессуары или металлические корпуса не должны устанавливаться непосредственно перед и рядом с антенной микроволнового модуля, иначе это повлияет на способность микроволновой антенны к передаче и приему.3)Этот продукт предназначен только для использования внутри помещений.4)

Диапазон обнаружения датчика зависит от скорости и размера движущегося объекта, высоты установки, высоты и угла установки, места установки, отражателей вокруг датчика и т. д. Данные в документе являются типичными значениями и протестированы человеком ростом 165 см в открытом помещении. Диапазон обнаружения при настенном монтаже будет больше, чем при потолочном монтаже.

5)Избегайте длительного воздействия вибрационного оборудования или движущихся объектов вокруг датчика. Сигнал вибрации будет считаться сигналом движения, вызывающим срабатывание датчика.

6)Если домашнее животное проходит в зоне обнаружения, это может вызвать срабатывание датчика.

7)Порог освещенности - это детектируемое значение в солнечной среде, без теней и в условиях диффузного отражения окружающего света. В разное время суток, при разном климате и в разных условиях освещенность, детектируемая датчиком света, может отличаться.

8)Рекомендуется, чтобы расстояние установки между продуктами или расстояние между продуктом и маршрутизатором было более 1,5 м.

9) Установочная плоскость продукта (например, алюминиевая подложка, печатная плата) должна отличаться от плоскости антенны микроволнового модуля на определенную высоту, а плоскость антенны микроволнового модуля должна быть выше соседней плоскости более чем на 5 мм для достижения наилучшего эффекта обнаружения.

10)MC053V RF и MW05 с функцией переопределения, быстрое включение/выключение 3 раза в течение 2 секунд может отменить функцию датчика

11)Рабочий режим: Широковещание и Скачкообразная перестройка частоты

12)TX: для передачи сигнала, с 0-F 16 различными каналами. 1 DIP для установки группы A или группы B. Группа A с 16 каналами, Группа B также с 16 группами, всего можно установить 32 группы.

13)RX: для приема сигнала, с 0-F 16 различными каналами. 1 DIP для установки группы A или группы B. Группа A с 16 каналами, Группа B также с 16 группами, всего можно установить 32 группы.

14)Когда Master и Master установлены в режиме широковещания, это означает, что все датчики настроены на один и тот же канал. При срабатывании любого Master-датчика он передаст RF-сигнал на все лампы в группе.

15)Когда Master и Master установлены в режиме скачкообразной перестройки частоты, это означает, что при срабатывании любого Master-датчика он отправит RF-сигнал на 3 канала (предыдущий и следующий канал относительно TX-канала, а также канал, установленный самим Master. Например, когда Master устанавливает TX-канал на "1", он запустит сигналы на трех разных каналах "0" "1" "2". Если другие RX-каналы настроены на "0" "1" "2", в это время они получат соответствующие сигналы. Этот режим работы в основном применяется для коридорных приложений. Примечание: TX "F" запускает сигналы для группы A и группы B "0" RX получает сигналы, которые могут подключаться к сети.

16)Master на Satellite работает только в режиме широковещания, что означает, что спутник только принимает сигнал от Master, на него не влияет рабочий режим Master.

17)Спутник получает RF-сигнал от Master, "время удержания" определяется Master, остается таким же, как и "время удержания" Master.

18)Датчик не будет передавать или принимать RF-сигнал во время инициализации. Он сможет передавать RF-сигнал только после периода инициализации.

19)Группы A и B RX требуют соответствующей группы Master A и группы B TX.
