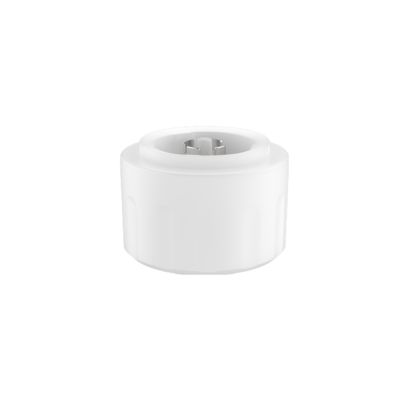

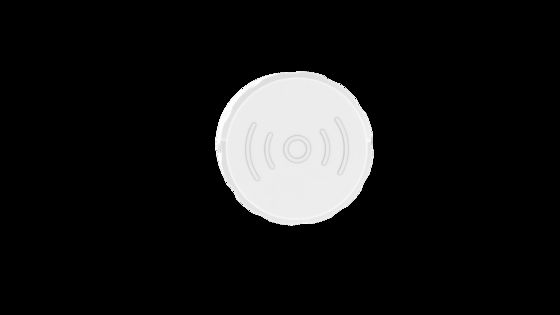

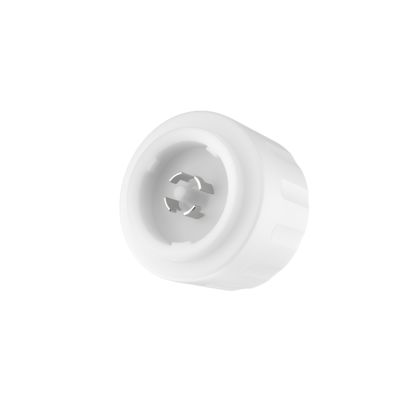

  • Wireless 2.4G Network Sensor, Daylight Harvesting Function For UFO, 12m Max Mounting Height MC079D 99 ZB
  • Wireless 2.4G Network Sensor, Daylight Harvesting Function For UFO, 12m Max Mounting Height MC079D 99 ZB
  • Wireless 2.4G Network Sensor, Daylight Harvesting Function For UFO, 12m Max Mounting Height MC079D 99 ZB
Place of Origin Shenzhen, China
Фирменное наименование Merrytek
Сертификация CE
Model Number MC079D 99 ZB
Minimum Order Quantity 100PCS
Цена Подлежит обсуждению
Packaging Details Clapboard+box (K=A)
Delivery Time 1, Sample and small order: Within 5 working days after receiving your payment. 2, Bulk order: 3-4 weeks after receiving deposit.
Payment Terms T/T
Supply Ability 10000 pcs/month
Подробная информация о продукте
Рабочее напряжение 12 ± 1 В Рабочий ток 55 ± 5 мА
Выходной сигнал 0-10 В сигнал затемнения Монтажная высота 10 м (максимум 12 м)
Рабочая температура -35 ~ 60 ℃ Сертификат CE
Продолжительность жизни 5 лет гарантия@ta
Выделить

беспроводный датчик движения с сбором дневного света

,

2.4G сетевой датчик для светофоров НЛО

,

беспроводный датчик с высотой установки 12 м
Оставьте сообщение
Характер продукции
Беспроводной датчик сети 2.4G, функция управления дневным светом для UFO, максимальная высота установки 12 м
Технические характеристики продукта
АтрибутЗначение
Рабочее напряжение12±1 В постоянного тока
Рабочий ток55±5 мА
Выходной сигналСигнал диммирования 0-10 В
Высота установки10 м (макс. 12 м)
Рабочая температура-35~60℃
СертификатCE
Срок службыГарантия 5 лет при Ta
Особенности продукта
  • Вход 12 В постоянного тока, подходит для систем постоянного тока или светодиодных драйверов с выходной мощностью вспомогательного питания 12 В постоянного тока
  • Клемма диммирования 0-10 В, 3-ступенчатый или 2-ступенчатый опционально, регулируемая зона обнаружения
  • Миниатюрный датчик обнаружения микроволн
  • Максимальная высота установки в помещении - 12 м
  • Все параметры датчика можно настроить с помощью пульта дистанционного управления
  • Поддержка беспроводной сети 2.4G
Технические параметры
Вход
Номинальное напряжение12±1 В постоянного тока
Рабочий ток55±5 мА
Пульсация напряжения<100 мВ пик-пик
Выход
Выходной сигналСигнал диммирования 0-10 В
Параметры датчика
Рабочая частота5,8 ГГц ±75 МГц, полоса частот ISM
Мощность передачиМакс. 3 мВт
Зона обнаружения25%/50%/75%/100% (настройка с помощью пульта дистанционного управления)
Время удержания5 с/30 с/1 мин/3 мин/5 мин/10 мин/20 мин/30 мин (настройка с помощью пульта дистанционного управления)
Период ожидания0 с/10 с/1 мин/3 мин/5 мин/10 мин/30 мин/+∞ (настройка с помощью пульта дистанционного управления)
Уровень диммирования в режиме ожидания10%/20%/30%/50% (настройка с помощью пульта дистанционного управления)
Датчик дневного светаНормальный дневной свет: 5 Люкс/15 Люкс/30 Люкс/50 Люкс/100 Люкс/150 Люкс/Отключено (настройка с помощью пульта дистанционного управления) (диффузное отражение окружающего света)
Управление дневным светом100 л/200 л/300 л/400 л/500 л/600 л/Отключено (вход в режим управления дневным светом; см. руководство по пульту дистанционного управления)
Зона обнаружения (радиус)Высота установки на потолке 12 м: r≥4 м при 0,3 м/с, r≥3 м при 1 м/с
Высота установки10 м (макс. 12 м)
Параметры беспроводной связи
Рабочая частота2,4 ГГц
Мощность передачи6 дБм
Группы узловМакс. 32 шт. (одна группа)
Расстояние передачиТочка-точка передача макс. 15 м
Окружающая среда
Рабочая температура-35~60℃
Температура хранения-40℃~80℃, влажность ≤85% (без конденсации)
Стандарты сертификации
СертифицированоCE
Требования к окружающей средеСоответствует RoHS 2.0, требованиям Reach
Класс защиты IPIP65
Прочее
ПодключениеСтандартный разъем Zhaga Book 18
УстановкаВнешняя
УпаковкаПерегородка+коробка (K=A)
Вес нетто39±2 г
Срок службыГарантия 5 лет при Ta
Описание функций
Функция ВКЛ-ВЫКЛПериод ожидания установлен на "0 с"
2-ступенчатое диммированиеПериод ожидания установлен на "+∞"
3-ступенчатое диммированиеПериод ожидания установлен на "5 мин/10 мин/+∞"
Управление дневным светомПульт дистанционного управления устанавливает режим DH + датчик дневного света 100 л/200 л/300 л/400 л/500 л/600 л
Приоритет дневного светаН/Д
Сетевая функцияГруппа настройки пульта дистанционного управления (например, 1-16), настройка приема сигнала Rx
Информация о продукте

Размеры (единица измерения: мм)

Product dimension diagram

Подключение

Product wiring diagram

Инструкция по установке (Zhaga Book 18 может быть установлен с вращением)

Installation instruction 1 Installation instruction 2 Installation instruction 3
При установке обратите внимание, что плоскость микроволновой антенны не должна быть закрыта металлом.
Диапазон обнаружения
Detection range diagram
Пульт дистанционного управления
Remote control diagram 1 Remote control diagram 2
Инициализация

При первоначальном включении датчик включит свет на 100% яркости и выключит его через 10 секунд. Во время инициализации внешний сигнал обнаружения движения не будет обнаружен.

Настройки по умолчанию

Чувствительность: 100%, Время удержания: 10 с, Датчик дневного света: Отключено, Период ожидания: 5 с, Уровень диммирования в режиме ожидания: 10%

Уведомление о применении
  • Датчик должен устанавливаться профессиональным электриком. Перед установкой и подключением отключите питание.
  • Зона чувствительности зависит от скорости движения объектов, размера движущихся объектов, высоты установки, угла установки, рабочей среды, отражающих материалов и т. д. Указанная зона обнаружения является типичным значением, измеренным тестерами ростом 165 см/весом 65 кг в открытой среде помещения.
  • Пороги дневного света измеряются в солнечный день без тени и в условиях диффузного отражения окружающего света. Различные условия окружающей среды и климат приводят к различным значениям яркости, измеряемым датчиком дневного света.
  • Параметры датчика могут потребовать перенастройки в различных условиях установки. Пожалуйста, обратитесь к следующим инструкциям или свяжитесь с производителем.
  • Датчик предназначен только для использования внутри помещений. Водонепроницаемость при использовании на улице или в полуоткрытых условиях будет нарушена. Ветер, дождь и движущиеся объекты могут вызвать ложное срабатывание.
  • Высота установки изделия датчика не должна превышать 15 метров, оптимальная высота - 12 метров. Расстояние между двумя датчиками должно быть более 3 м.
  • При установке датчика в металлическом светильнике, на металлической отражающей поверхности или в небольшом закрытом пространстве микроволны будут многократно отражаться и вызывать ложное срабатывание. Пожалуйста, уменьшите чувствительность датчика или свяжитесь с производителем для получения технической поддержки.
  • Вибрационные сигналы будут рассматриваться как сигналы движения и вызывать срабатывание датчика. Датчик следует устанавливать вдали от объектов, которые долго вибрируют, таких как крупное металлическое оборудование, трубы, выходы кондиционеров, вентиляционные отверстия, порты дымоудаления, качающиеся вентиляторы и т. д.
  • Микроволны не могут проникать через металл. Не размещайте изделие в закрытом или полузакрытом металлическом светильнике. Металл или стекло не должны закрывать изделие сверху.
  • Необходимо использовать стабилизированный источник питания постоянного тока со стабильным выходным напряжением и низким коэффициентом пульсации. Пульсация источника питания должна быть менее 100 мВ; ток нагрузки должен быть более 65 мА.
  • Для новой среды установки рекомендуется сначала установить и протестировать 5 прототипов перед массовой установкой.
