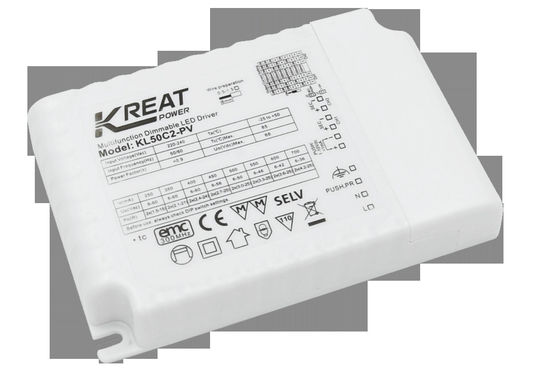

50 Вт Двойной канал PUSH и 1-10В затемняющий светодиодный драйвер для светодиодного нижнего освещения

  • 50W Dual Channel PUSH And 1-10V Dimming LED Driver For The LED Downlight
Place of Origin Shenzhen, China
Фирменное наименование KREATPOWER
Сертификация CE, SEMKO
Model Number KL50C2-PV
Minimum Order Quantity 100PCS
Цена Подлежит обсуждению
Packaging Details White box+ Instructions Clapboard Outer Carton
Delivery Time 1, Sample and small order: Within 5 working days after receiving your payment. 2, Bulk order: 3-4 weeks after receiving deposit.
Payment Terms T/T
Supply Ability 10000 pcs/month

Свяжитесь со мной для бесплатных образцов и купонов.

WhatsApp:0086 18588475571

WECHAT: 0086 18588475571

Скайп: sales10@aixton.com

Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.

x
Подробная информация о продукте
Operating Voltage 198-264VAC 50Hz /60Hz Input Voltage range 200-240VDC
Input Cuttent 0.28A Max. Power Factor ≥0.9
Stand-by Power ≤0.5W IP IP20
Сертификация CE, SEMKO Feature Dual channel
Dimming method PUSH and 1-10V dimming Warranty 5 years
Выделить

Светодиодный подсветильник

,

50 Вт светодиодный драйвер с затуманиванием

,

1-10В светодиодный драйвер с затуманиванием
Оставьте сообщение
Характер продукции

50 Вт Двойной канал PUSH и 1-10В затемняющий светодиодный драйвер для светодиодного нижнего освещения

[Характеристика продукта]

  • Без мерцания для всего диапазона затемнения
  • Мощность режима ожидания менее 0,5 Вт
  • Первичное затемнение с кнопкой нажатия
  • Вторичное затемнение с 0-10В затемнителем
  • Поддерживает 10В PWM затемнение (3KHz-8KHz)
  • 0-10В порты PUSH затемнения
  • Защита: короткое замыкание / перегрев / перенапряжение
  • Дерегационный ток при более высокой температуре окружающей среды
  • Нажмите на тусклость с функцией памяти
  • Нажимать на порт тусклости с функцией коридора
  • Гарантия 5 лет

[Параметр]

Ввод Рабочее напряжение 198-264ВАК 50 Гц / 60 Гц
Номинальное входное напряжение 220-240ВАК 50 Гц / 60 Гц
Диапазон входной напряженности постоянного тока 200-240VDC
Вводный ток 0.28А Макс.
Вводный входной ток < 15A (половина ширины импульса тока 100US) @230VAC
Фактор мощности ≥ 0,9 (@230VAC Полная нагрузка)
Общее гармоническое искажение Типичный: 13% (@230Vac Полная нагрузка)
Мощность в режиме ожидания ≤ 0,5 Вт
Эффективность 89% максимум. @230VAC (полное нагрузка)
Способ проводки Нажимный терминал, поперечное сечение провода:0.75-1.5 мм2
Выпуск Режим работы Постоянный ток
Тип груза Светодиодные
Требование к риппу (Flickering or flickering-free) Значение мерцания: менее 2% для всего диапазона затемнения
Время запуска <0,5s (@230Vac; Помощник не имеет выхода)
Выходное напряжение без нагрузки 58VDC максимум.
Диапазон выходной напряженности нагрузки 9-52VDC
Выходная мощность при полной нагрузке ОТ1+ОТ2: 50 Вт максимум.
Выходной ток нагрузки 2*CC: 350mA; 500mA; 550mA; 700mA; 750mA; 900mA;
Постоянный ток/напряжение Точность Точность постоянного тока ± 5%
Способ проводки Нажимный терминал, поперечное сечение провода:00,5-1,5 мм2
Метод контроля Первичное затемнение PUSH Первичное приглушение PUSH (макс.длина провода:100M)
1-10 Втихопадение 0-10V затемнение ((Прямой по порт <1MA) (максимальная длина провода:20M)
Диапазон затемнения 3%-100%
Приглушение PWM 0-10V порт PWM затемнение (3KHZ-8KHZ)
Потенциометр Да, 100kΩ
Вторичное затемнение PUSH Да, изменить заводские настройки
ИсключениеПротацияRОдноразовые Выпуск над температурой
защиту		 Да, без функции самовосстановления ((Можно запросить)
Защита от перенапряжения Да, без функции самовосстановления
Защита от выходной короткой цепи Да, функция самовосстановления (можно запросить)

Работающий

Экология

 Рабочая температура/влажность -25°C~50°C Влажность:85% (неконденсирующая)
Температура/влажность хранения -40°C~80°C, влажность: 10%~95%
Максимальная температура корпуса (Tc) 85°С

Безопасность

& ЭМК

 Стандарт ЭМК EN55015 EN61547 EN61000-2 EN61000-3-3
Стандарт безопасности EN61347-1 EN61347-2-13
Сертификация CE
Выдерживать напряжение 3750Vac, 5mA, 60s (Вход L N - Выход SEC )
Прочие Степень защиты IP20
Тип защиты Класс II
Тип установки Независимая установка
Размер установки 123*79*24 мм
Функция памяти отключения Да, отключение памяти PUSH
Синхронизация приглушения PUSH 30 единиц.
Требования к упаковке белая коробка + инструкция Клипборд Внешняя коробка ((K=A)
Вес 220 г
Жизнь 50000h @Ta полная нагрузка
Примечание: Все параметры испытываются при входном напряжении 230 Вак и в 25 градусной среде, если не указано.

[Размер (единица: мм)]

50 Вт Двойной канал PUSH и 1-10В затемняющий светодиодный драйвер для светодиодного нижнего освещения 050 Вт Двойной канал PUSH и 1-10В затемняющий светодиодный драйвер для светодиодного нижнего освещения 1

[Диаграмма проводки]

50 Вт Двойной канал PUSH и 1-10В затемняющий светодиодный драйвер для светодиодного нижнего освещения 2

Рисунок.Мингили Сфункция коридора

50 Вт Двойной канал PUSH и 1-10В затемняющий светодиодный драйвер для светодиодного нижнего освещения 3

Фиг.B 0-10 Вили Вторичный PUSH

[Текущая установка передач]

Текущий Внешний 1 ОТ 2
напряжение По ((W) 1 2 3 напряжение По ((W) 1 2 3
350 мА 9 ‰ 50 В 17.5 - - - 9 ‰ 50 В 17.5 - -
500 мА 9 ‰ 50 В 25 Включено - - 9 ‰ 52 В 26 Включено - -
550 мА 9 ‰ 45 В 25 - Включено - 9 ‰ 52 В 29 - Включено -
700 мА 9 ‰ 36 В 25 Включено Включено - 9 ‰ 50 В 35 Включено Включено -
750 мА 9V33V 25 - Включено Включено 9 ‰ 48 В 36 - Включено Включено
900 мА 9 ̊28 В 25 Включено Включено Включено 9 ‰ 40 В 36 Включено Включено Включено
Примечание:общая мощность двух выходов не может превышать 50 Вт;Po1+Po2≤50 Вт.

[Снижение]

50 Вт Двойной канал PUSH и 1-10В затемняющий светодиодный драйвер для светодиодного нижнего освещения 4

[Кривая затемнения]

50 Вт Двойной канал PUSH и 1-10В затемняющий светодиодный драйвер для светодиодного нижнего освещения 5

[Включение/выключение и описание работы приглушения]

A. Краткие переключатели (< 1 с), светодиодный драйвер Включен или Выключен. Яркость возвращается к последнему значению затемнения.

B. Нажмите и удерживайте переключатель PUSH (1S ~ 8S), и светодиодный драйвер может достичь затемнения; После повторного нажатия свет меняется в противоположном направлении затемнения.

С. Приглушенное освещение имеет память с отключенным питанием и память яркости.

D. Синхронизация приглушения:

Диодный драйвер может синхронизироваться до 50% уровня затемнения с 15-секундным задержкой на нажатии.

E. Установка времени затухания: нажмите на кнопку, чтобы выключить свет, затем долго нажмите на кнопку, и свет включится и затухнет.Отключить функцию " время бледания ": быстро нажмите переключатель PUSH 5 раз в течение 3 секунд; включите функцию времен увядания: долгое нажатие PUSH 15S.

F. Функция коридора: PUSH имеет сигнал L больше 60S, введите функцию коридора, 100% яркости, 20% яркости, подождите 60S, а затем выключите огни.Краткое нажатие переключателей 5 раз, чтобы выйти из коридора функции.

G. Не допускается нажимать кнопки с индикаторными огнями.

H. Вторичный КОМАНС: переключатель DIP ¥4 ¥ закрыт; 0-10V: красный переключатель DIP ¥4 ¥ открыт;

[Вопросы, требующиеА.[примечание

Перед включением входной мощности светодиодная струна должна быть подключена к нагрузке, иначе светодиодная струна может быть повреждена.
