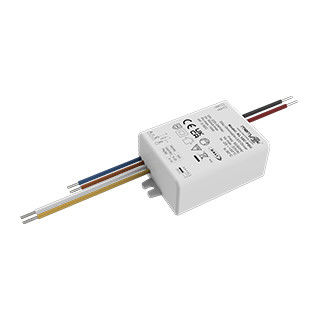

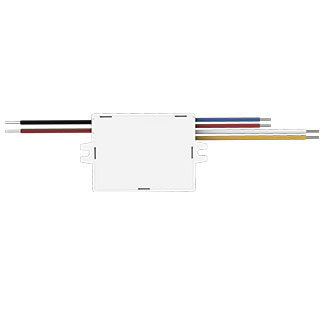

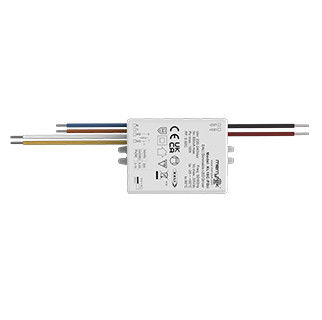

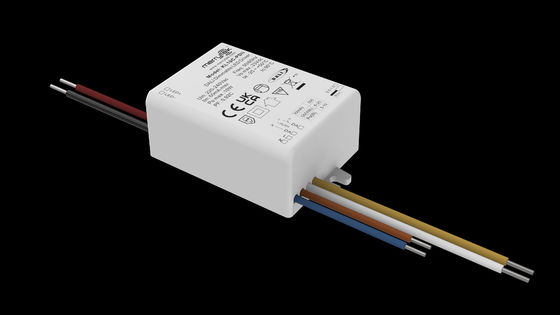

10 Вт постоянного тока светодиодный драйвер один выходный ток 200mA или 300mA или 500mA

Место происхождения Шэньчжэнь, Китай
Фирменное наименование Merrytek
Сертификация CE
Номер модели KL10C-PDii1
Количество мин заказа 100
Цена negotiable
Упаковывая детали белая коробка + Указания Клипборд Внешняя коробка ((K=A)
Время доставки 1. Образец и небольшой заказ: В течение 5 рабочих дней после получения оплаты. 2, Набор в больших ко
Условия оплаты T/T
Поставка способности 20,000pcs в месяц

Свяжитесь со мной для бесплатных образцов и купонов.

WhatsApp:0086 18588475571

WECHAT: 0086 18588475571

Скайп: sales10@aixton.com

Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.

x
Подробная информация о продукте
Номинальное входное напряжение 220-240Vac 50Hz /60Hz Входный входный ток < 10A (половина ширины импульса тока 100US) @230VAC
Мощность в режиме ожидания ≤ 0,5 Вт ((@ 230 Вт) DALI диммирование Облегчение DALI (максимальная длина провода: 300M)
Рабочая температура -25°C~50°C Влажность:85% (неконденсирующая) Установочный размер 64.5*40*23 мм
Эффективность 83% максимум. @230VAC (полное нагрузка) Жизнь 50000h @Ta полная нагрузка
Выделить

10 Вт постоянного тока светодиодный драйвер

,

300mA постоянного тока светодиодный драйвер

,

500mA постоянного тока светодиодный драйвер

Оставьте сообщение
Характер продукции

Одноразовый выходный ток 200mA или 300mA или 500mA 10W постоянного тока светодиодный драйвер



[Характеристика продукта]

  • Без мерцания для всего диапазона затемнения
  • Мощность режима ожидания менее 0,5 Вт
  • Первичное затемнение с кнопкой нажатия
  • Встроенный интерфейс DALI DT6
  • Защита: короткое замыкание / перегрев / перенапряжение
  • Дерегационный ток при более высокой температуре окружающей среды
  • Нажмите на тусклость с функцией памяти
  • Гарантия 5 лет



[Параметр]

Ввод Модели
Рабочее напряжение 198-264ВАК 50 Гц / 60 Гц
Номинальное входное напряжение 220-240ВАК 50 Гц / 60 Гц
Диапазон входной напряженности постоянного тока 200-240VDC
Вводный отрезок 0.06А Макс.
Вводный входной ток < 10A (половина ширины импульса тока 100US) @230VAC
Фактор мощности ≥ 0,95 @ 230VAC (полной нагрузкой)
Общее гармоническое искажение Типичный: 20% (@230Vac, 100% нагрузки)
Мощность в режиме ожидания ≤ 0,5 Вт ((@ 230 Вт)
Эффективность 83% максимум. @230VAC (полное нагрузка)
Способ проводки Ввод: AC:0.5 мм2ДАЛИ:0.5 мм2;
Автоматический выключатель тип В10 В13 В16 B20 B25
Число 70 80 105 130 160
Диаметр 1.5 мм2 1.5 мм2 2.5 мм2 2.5 мм2 2.5 мм2
тип С10 C13 С16 С20 C25
Число 40 50 65 85 100
Диаметр 1.5 мм2 1.5 мм2 1.5 мм2 1.5 мм2 2.5 мм2
Выпуск Тип груза Светодиодные
Требование к риппу (Flickering or flickering-free) Значение мерцания: менее 2% для всего диапазона затемнения
Время запуска <1s (@230Vac)
Выходное напряжение без нагрузки 48VDC максимум.
Режим работы 200 мА 300 мА 500 мА
Диапазон выходной напряженности нагрузки 3-28В 3-28В 3-21В
Выходная мощность при полной нагрузке 0.6-5.6W 0.9-8.4W 1.5-10 Вт
Выходной ток нагрузки Единый ток
Толерантность выходного тока/напряжения ± 5%
Выпуск Способ проводки Поперечное сечение провода:0.5 мм2
Метод контроля Первичное затемнение PUSH Первичное затемнение PUSH (макс.длина провода:20M)
1-10 Втихопадение Нет
Диапазон затемнения Первичное затемнение PUSH & DALI: 0%-100%
Потенциометр Нет
Облегчение DALI Облегчение DALI (макс.длина провода:300M)
ИсключениеПротацияRОдноразовые Выпуск над температурой
защиту
Да, без функции самовосстановления (можно запросить)
Защита от выходной короткой цепи Да, без функции самовосстановления (можно запросить)

Работающий

Экология

Рабочая температура/влажность -25°C~50°C Влажность:85% (неконденсирующая)
Температура/влажность хранения -40°C~80°C, влажность: 10%~95%
Максимальная температура корпуса (Tc) 85°С

Безопасность и ЭМК

Стандарт ЭМК EN55015 EN61547 EN61000-2 EN61000-3-3
Стандарт протокола DALI IEC 62386-102 IEC 62386-207 DT6 251 253
Стандарт безопасности EN61347-1 EN61347-2-13
Сертификация CE
Выдерживать напряжение 3750Vac, 5mA, 60s (Вход L N - Выход SEC )
Прочие Степень защиты IP20
Тип защиты Класс II
Тип установки Независимая установка
Размер установки 64.5*40*23 мм
Функция памяти отключения Да, отключение памяти PUSH
Синхронизация приглушения PUSH 20 единиц максимум.
Требования к упаковке белая коробка + инструкция Клипборд Внешняя коробка ((K=A)
Вес 80 г
Жизнь 50000h @Ta полная нагрузка
Примечание: Все параметры испытываются при входном напряжении 230 Vac и 25 градусов, если это не указано.


[Dimension (Unit: mm)]

10 Вт постоянного тока светодиодный драйвер один выходный ток 200mA или 300mA или 500mA 010 Вт постоянного тока светодиодный драйвер один выходный ток 200mA или 300mA или 500mA 1



[Диаграмма проводки]

 10 Вт постоянного тока светодиодный драйвер один выходный ток 200mA или 300mA или 500mA 210 Вт постоянного тока светодиодный драйвер один выходный ток 200mA или 300mA или 500mA 3

Фиг. АDALIНезначительно.Минг                                                                                                Фиг.В.Нажмите DimМинг



[Снижение]

10 Вт постоянного тока светодиодный драйвер один выходный ток 200mA или 300mA или 500mA 4



[Кривая затемнения]

10 Вт постоянного тока светодиодный драйвер один выходный ток 200mA или 300mA или 500mA 5



[Включение/выключение и описание работы приглушения]

A. короткое нажатие на переключатель PUSH (краткое нажатие 0.1S-1S), светодиодный драйвер включится или выключится.

B. Приглушение: нажмите и удерживайте переключатель PUSH (1S-8S), светодиодный драйвер может достигать приглушения, яркости или приглушения, диапазон приглушения составляет 2-100%.

C. Память: Приглушение PUSH имеет функцию приглушения памяти.

D. Синхронизация приглушения: мощность, подключенная к одному и тому же переключателю PUSH, может быть синхронизирована путем нажатия и удержания переключателя PUSH дольше 15 с.

E. Режим затемнения DALI: подключите питание к системе DALI, и он может быть затемнен хостом DALI. Диапазон затемнения составляет 0-100%.



[Внимание]

1) Перед включением входной мощности светодиодная струна должна быть подключена к нагрузке, иначе светодиодная струна может быть повреждена.
