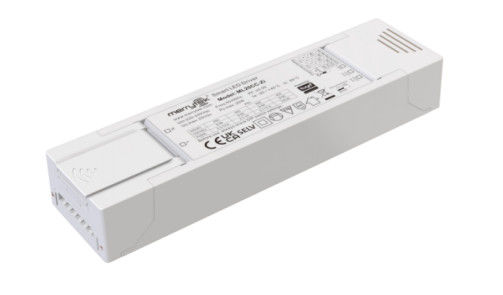

Белый умный светодиодный драйвер 20W 250-400mA Tuya Bluetooth MESH CC настраиваемый на постоянный ток

  • White Smart LED Driver 20W 250-400mA Tuya Bluetooth MESH CC Constant Current Tunable
Place of Origin Shenzhen, China
Фирменное наименование Merrytek
Сертификация CE
Model Number ML20CC-B
Minimum Order Quantity 100PCS
Цена Подлежит обсуждению
Packaging Details PE bag clapboard, carton
Delivery Time 1, Sample and small order: Within 5 working days after receiving your payment. 2, Bulk order: 3-4 weeks after receiving deposit.
Payment Terms T/T
Supply Ability 10000 pcs/month

Свяжитесь со мной для бесплатных образцов и купонов.

WhatsApp:0086 18588475571

WECHAT: 0086 18588475571

Скайп: sales10@aixton.com

Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.

x
Подробная информация о продукте
Напряжение 220-240Vac 50Hz /60Hz Вводный ток 0.13A Макс., 0.12A Макс., 0.26A Макс., 0.26A Макс.
Фактор мощности ≥ 0,95 @ 230VAC (полной нагрузкой) Мощность в режиме ожидания ≤ 0,5 Вт (@ 230 Вт)
Режим работы Постоянн течение Сертификация CE
Интернет вещей Туя Блютуз особенность Постоянный ток настраиваемый белый
Выходное напряжение 9-50Vdc Рейтинг IP IP20
Категория Класс II Гарантия 5 лет
Выделить

Умный светодиодный драйвер 20 Вт

,

Умный светодиодный драйвер 250-400mA

,

Туя умный светодиодный драйвер
Оставьте сообщение
Характер продукции

20 Вт 250-400 мА Tuya Bluetooth MESH CC Постоянный ток настраиваемый Белый умный светодиодный драйвер



[Характеристика продукта]

  • Встроенный модуль Bluetooth Tuya
  • Без мерцания для всего диапазона затемнения
  • Мощность режима ожидания менее 0,5 Вт
  • Защита: короткое замыкание / перенапряжение
  • 5-летняя гарантия



[Параметр]

  Микросерия ML20C-B ML20CC-B ML46C-B ML46CC-B
Ввод Рабочее напряжение 198-264ВАК 50 Гц / 60 Гц
Номинальное входное напряжение 220-240ВАК 50 Гц / 60 Гц
Диапазон входной напряженности постоянного тока 200-240VDC
Вводный ток 0.13А Макс. 0.12А Макс. 0.26А Макс. 0.26А Макс.

Вводный входной ток

(ширина импульса полутока 100US) @230VAC

 < 15A < 30А
Фактор мощности ≥ 0,95 @ 230VAC (полной нагрузкой)
Общее гармоническое искажение Типичный: 15% (@230Vac, 100% нагрузки)
Мощность без нагрузки ≤ 0,5 Вт
Мощность в режиме ожидания ≤ 0,5 Вт (@ 230 Вт)
Эффективность(@230VAC Полная нагрузка) 84% максимум. 88% Макс.
Способ проводки Терминал нажатия, wИрепоперечное сечение:0.5-2.5 мм2
Выпуск Режим работы Постоянный ток
Тип груза Светодиодные
Требование к риппу (Flickering or flickering-free) Значение мерцания: менее 5% для всего диапазона затемнения
Время запуска <1s (@230Vac)
Выходное напряжение без нагрузки 60 ВДС максимум. 65 В постоянного тока максимум. 70 В постоянного тока максимум. 70 В постоянного тока максимум.
Диапазон выходной напряженности нагрузки 9-42VDC 9-50В постоянного тока 9-53VDC 9-53VDC
Выходная мощность при полной нагрузке 20 Вт максимум. 20 Вт максимум. 46 Вт максимум. 46 Вт максимум.
Выходной ток нагрузки 300-700 мА 250-400 мА 600-1050 мА 700-1050 мА
Постоянный ток/напряжение Точность Точность постоянного тока ± 5%
Способ проводки Терминал нажатия, wИрепоперечное сечение:00,5-1,5 мм2
Метод контроля Рабочая частота 5.0/2.4 ГГц 250 Кбит/с
Мощность передачи +10 дБм (макс.)
Расстояние передачи > 20 м (видимое расстояние)
ИсключениеПротацияRОдноразовые Защита от выходной перенапряженности
защиту		 Да, без функции самовосстановления (можно запросить)
Защита от выходной короткой цепи Да, без функции самовосстановления (можно запросить)

Работающий

Экология

 Рабочая температура/влажность -25°C~45°C Влажность:85% (неконденсирующая)
Температура/влажность хранения -40°C~80°C, влажность: 10%~95%
Максимальная температура корпуса (Tc) 85°С

Безопасность

& ЭМК

 Стандарт ЭМК EN55015 EN61547 EN61000-2 EN61000-3-3
Стандарт безопасности EN61347-1 EN61347-2-13
Сертификация CE
Выдерживать напряжение 3750Vac, 5mA, 60s (Вход L N - Выход SEC )
Прочие Степень защиты IP20
Тип защиты Класс II
Тип установки Независимая установка
Размер 160*42*24 мм 180*42*24 мм
Требования к упаковке PE-пакет+Картон+Внешний картон ((K=A)
Вес 109±5 г 118±5 г 145±5 г 145±5 г
Жизнь 5 лет @Ta полная нагрузка
Примечание: Все параметры испытываются при входном напряжении 230 Вак и в 25 градусной среде, если не указано.




[Размер (мм) ]



Белый умный светодиодный драйвер 20W 250-400mA Tuya Bluetooth MESH CC настраиваемый на постоянный ток 0     Белый умный светодиодный драйвер 20W 250-400mA Tuya Bluetooth MESH CC настраиваемый на постоянный ток 1



[Диаграмма проводки]



Белый умный светодиодный драйвер 20W 250-400mA Tuya Bluetooth MESH CC настраиваемый на постоянный ток 2

Фиг.АЕдиная выходная версия



Белый умный светодиодный драйвер 20W 250-400mA Tuya Bluetooth MESH CC настраиваемый на постоянный ток 3

Фиг.B Версия с двойным выходом



[Настройка текущей передачи]



ML20C-B

Настройка текущей передачи

 1 2 3 4
300mA ((9-42В) - - - -
350mA ((9-42В) - - - Включено
400mA ((9-42В) - - Включено -
450mA ((9-42V) - - Включено Включено
500mA ((9-40В) - Включено Включено -
550mA ((9-36V) - Включено Включено Включено
600mA ((9-32V) Включено - Включено Включено
650mA ((9-30V) Включено Включено Включено -
700mA ((9-28V) Включено Включено Включено Включено



ML46C-B

Настройка текущей передачи

 1 2 3 4
600mA ((9-53V) - - - -
650mA ((9-53V) - - - Включено
700mA ((9-53V) - - Включено -
750mA ((9-53V) - - Включено Включено
800mA ((9-53V) - Включено - Включено
850mA ((9-53V) - Включено Включено -
900mA ((9-50В) Включено Включено - -
950mA ((9-48В) Включено Включено - Включено
1000mA ((9-46В) Включено Включено Включено -
1050mA ((9-44В) Включено Включено Включено Включено



ML20CC-B

Настройка текущей передачи

 Канал 2 1 2
Канал 1 3 4
250mA ((9-50В) - -
300mA ((9-50В) - Включено
350mA ((9-50V) Включено -
400mA ((9-50V) Включено Включено



ML46CC-B

Настройка текущей передачи

 Канал 2 1 2 3
Канал 1 4 5 6
700mA ((9-53V) - - -
750mA ((9-53V) - - Включено
800mA ((9-53V) - Включено -
850mA ((9-53V) - Включено Включено
900mA ((9-50В) Включено - -
950mA ((9-48В) Включено - Включено
1000mA ((9-46В) Включено Включено -
1050mA ((9-44В) Включено Включено Включено



[МатерсNедениеА.[примечание



1) Когда светодиодная лампа подключена к светодиодному драйверу, не допускается отключать и подключать светодиодную лампу и светодиодный драйвер, иначе светодиодная лампа может быть повреждена.

2) При использовании данного продукта, пожалуйста, используйте его в соответствии со спецификацией.

3) При использовании данного продукта для сетевого подключения один и тот же этаж должен быть оборудован по крайней мере одним шлюзом (горизонтальная передача связи > 20 метров).Если один и тот же шлюз используется на разных этажах, связь подвержена аномальным ситуациям, таким как потеря кода.

4) Модуль Bluetooth смонтирован на выходном боковом крышке, который может регулироваться от 0 до 90 градусов для лучшей связи.
