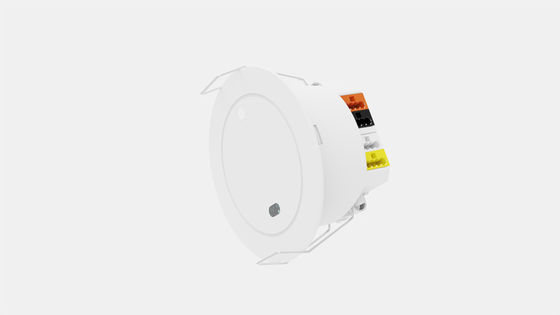

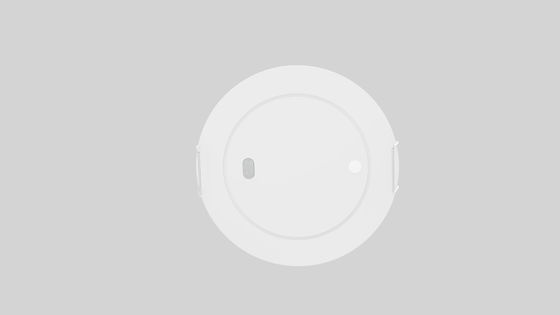

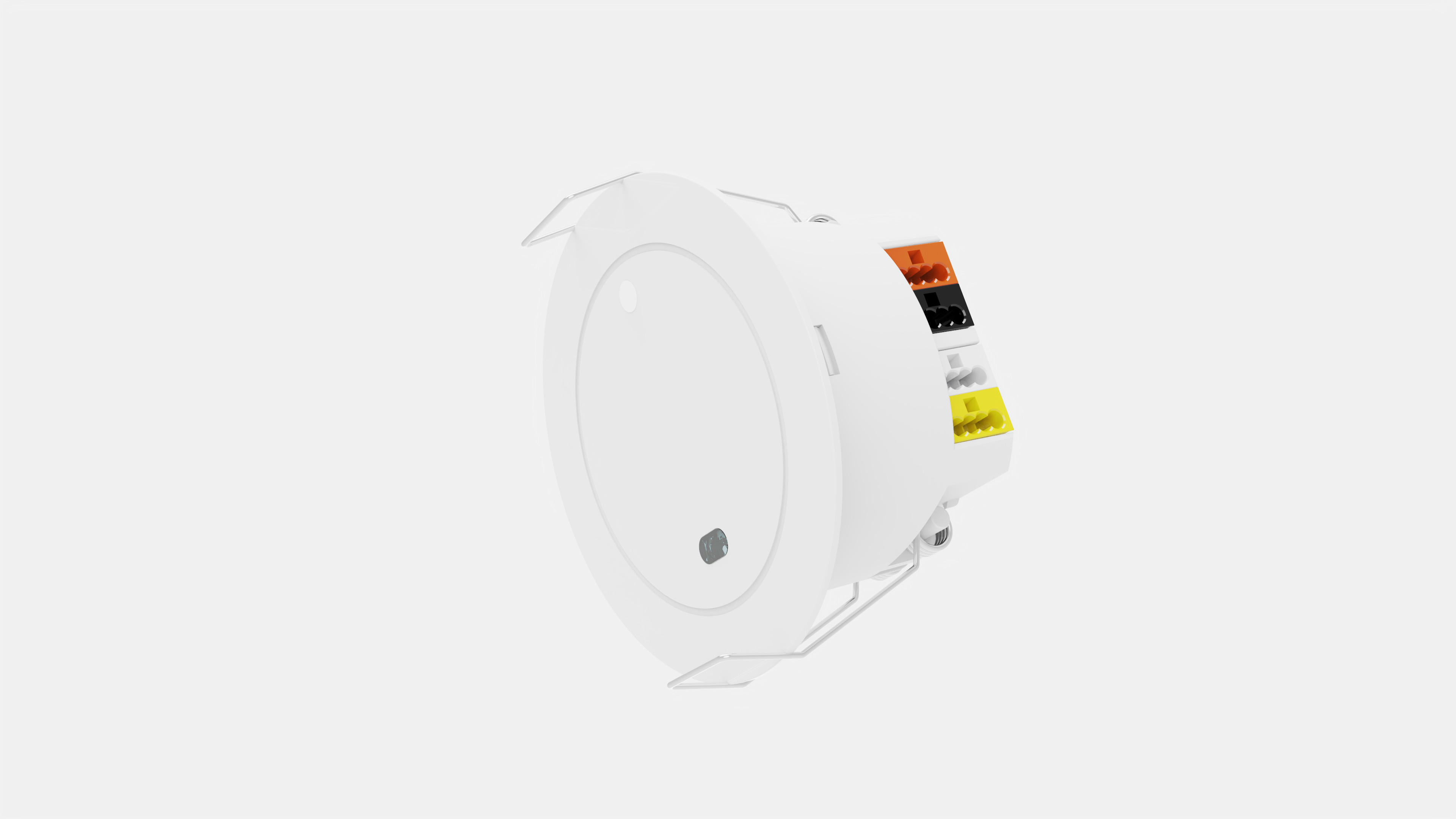

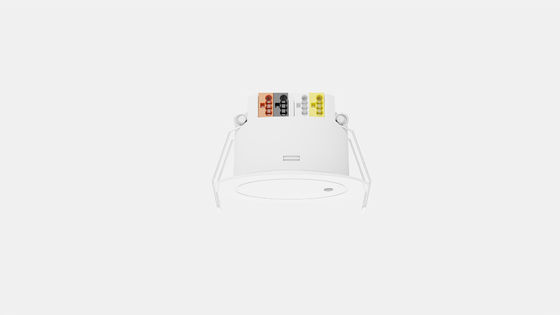

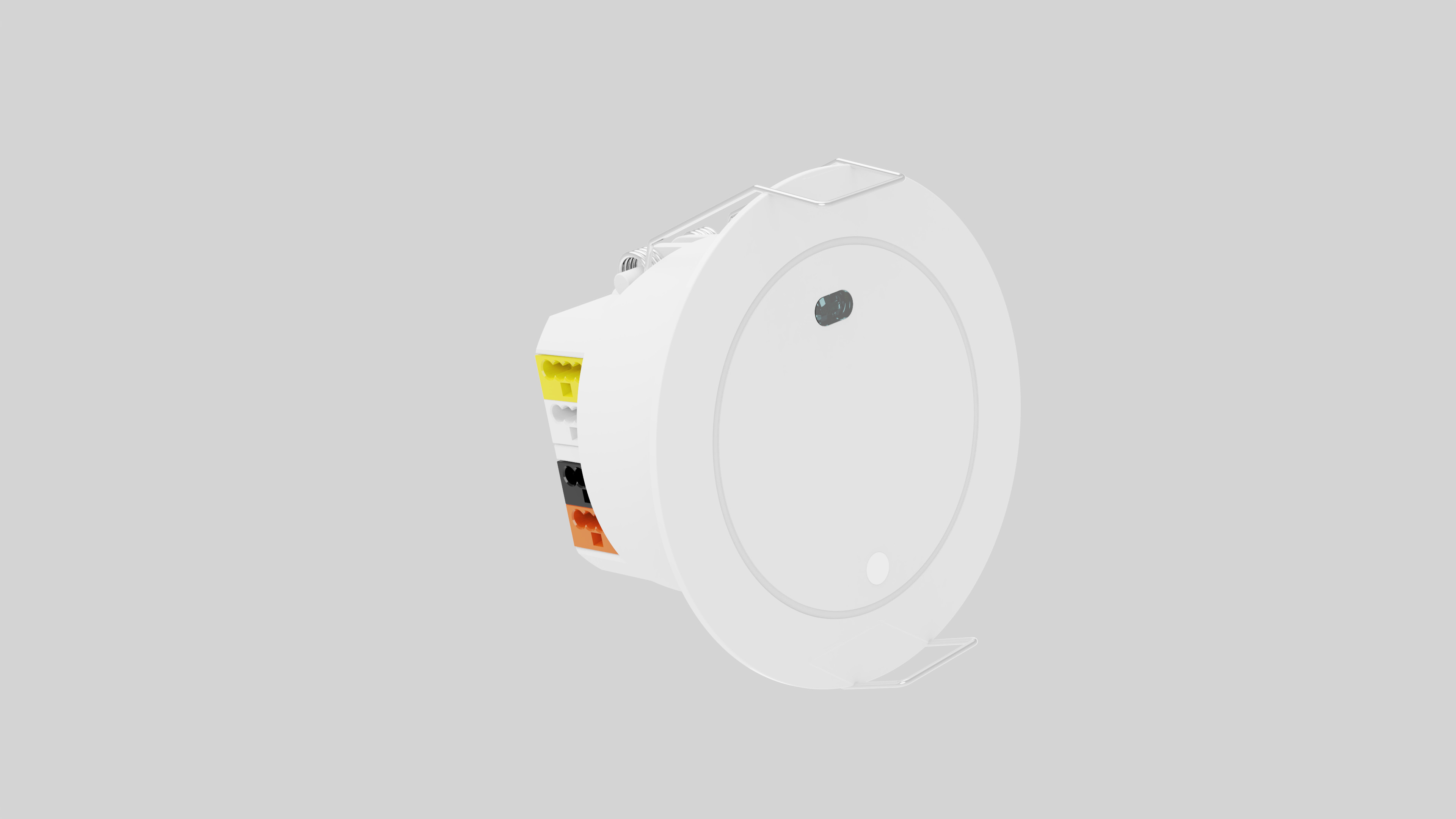

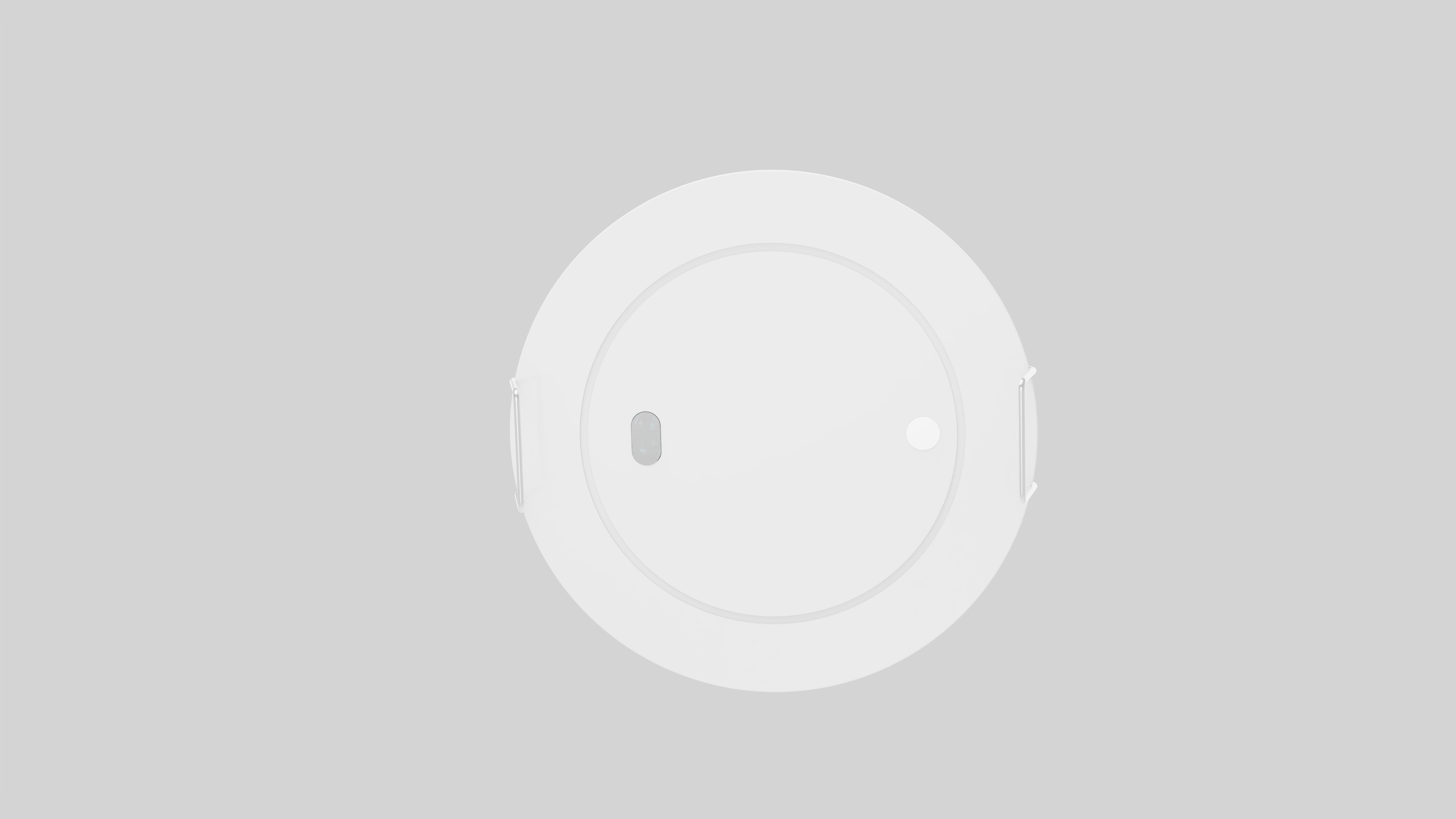

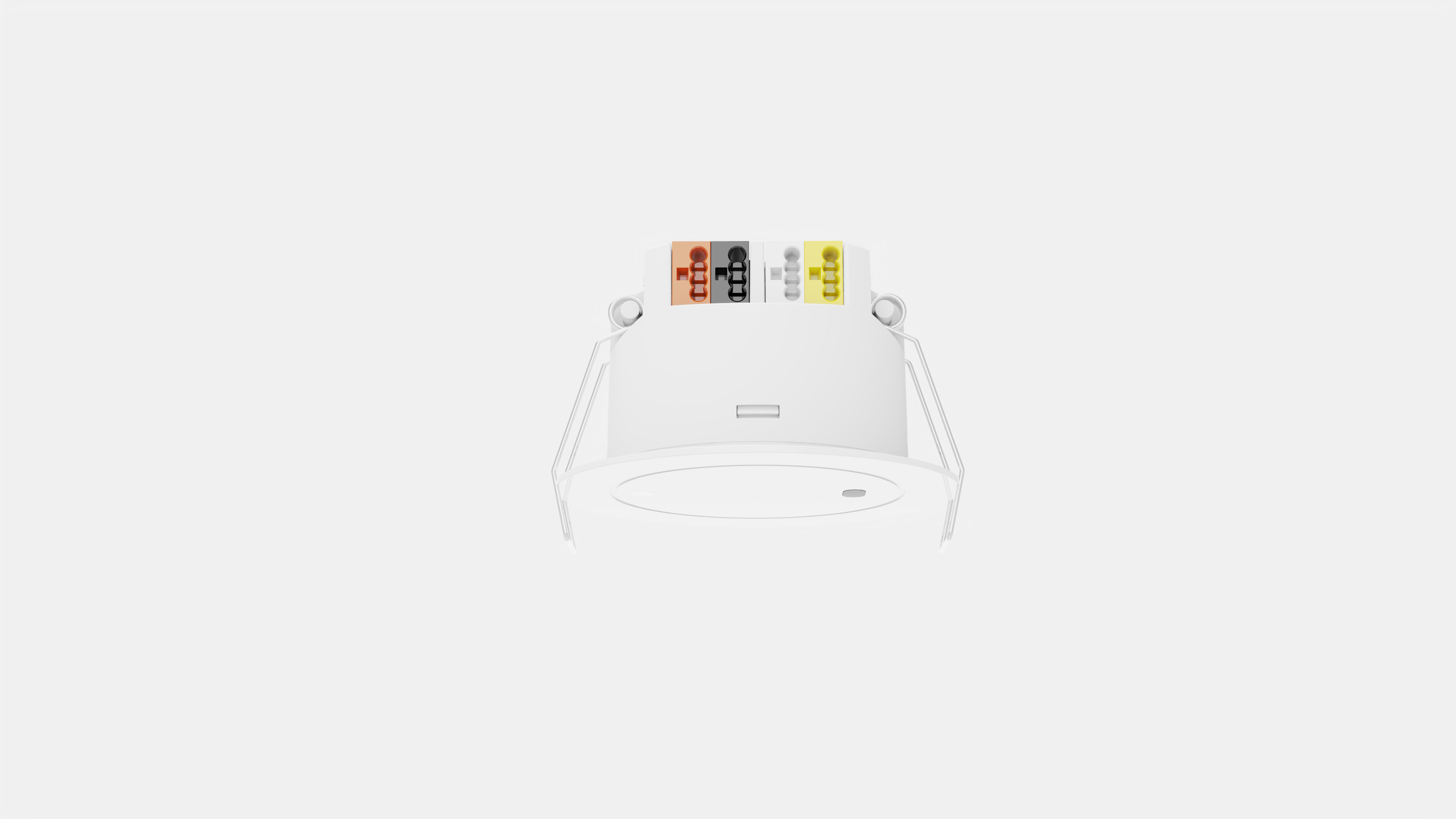

24G FMCW Mode KNX Occupancy Detector с интегрированным коммутатором KNX
| Место происхождения | Шэньчжэнь, Китай |
|---|---|
| Фирменное наименование | Merrytek |
| Сертификация | CE |
| Номер модели | MSA237K 99 A |
| Количество мин заказа | 100 шт. |
| Цена | Подлежит обсуждению |
| Упаковывая детали | Белая коробка + Белые коробки + Клипборд + Картон ((K=A) |
| Время доставки | 1, Образец и небольшой заказ: В течение 5 рабочих дней после получения оплаты. 2, Набор в больших ко |
| Условия оплаты | T/T |
| Поставка способности | 10000 шт/месяц |
Свяжитесь со мной для бесплатных образцов и купонов.
WhatsApp:0086 18588475571
WECHAT: 0086 18588475571
Скайп: sales10@aixton.com
Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.
xПодробная информация о продукте
| Working voltage | 12-30Vdc | Working mode | KNX intelligent communication |
|---|---|---|---|
| Mounting height | 2.5-4.0m | Life time | 5 years warranty@Ta 230V full load |
| Working Power | ≤1W | Working frequency | 24GHz ±24.25GHz |
| Detecting type | Breath detecting, Major motion detecting, minor motion detecting | Mounting | Flush mounting |
| Выделить | Датчик занятости KNX FMCW Mode,Интегрированный детектор занятости на соединителе автобуса KNX,24G KNX детектор занятости |
||
Характер продукции
Датчик занятости KNX режима 24G FMCW с интегрированным разъемом шины KNX
1. Параметры
| Ввод | Диапазон напряжения вспомогательного источника питания | 12-30В постоянного тока |
| Терминальное напряжение KNX | 21-30В постоянного тока | |
| Рабочий ток вспомогательного источника питания | 12В: 55±3mA максимум 24В: 30±3mA максимум | |
| Терминальный ток KNX | 3±1 мА | |
| Рабочая мощность | ≤ 1 Вт @ 24 Вт постоянного тока | |
| Параметр датчика | Частота работы | ИСМ-диапазон 24-24,25 ГГц |
| Передающая мощность | Максимально 5 мВт | |
| Область обнаружения | ETS/удалённая настройка: 0,5-4 м | |
| Время ожидания | ETS/установка дистанционного управления: 3S-7200S Примечание: для лучшего обнаружения присутствия время ожидания должно быть установлено >30S | |
|
Диапазон обнаружения (100% площади обнаружения, радиус) |
Большое/маленькое/маленькое движение ((установка высоты 3 м): 3,5±0,5 м ((на основе испытания на открытой площади 41 м2 и может измениться в зависимости от размера пространства) | |
| Дистанционное управление | Поддержка | |
| Высота установки | 2-4 м, типичное значение: 3 м | |
| Угол луча 3 дБ | 100° (поле XZ) | |
| 100° (поле YZ) | ||
| Заявление envЯРонменt | Размер отверстия, установленного на водонагревателе | Φ50-55 мм |
| Рабочая температура | 0°C...+50°C | |
| Температура хранения | -40°C...80°C, влажность: ≤85% (неконденсирующая) | |
| Стандарт сертификации | Сертификат | FCC/RED |
| Экологические требования | Соответствует требованиям RoHS | |
| Рейтинг ИС | IP20 | |
| Гарантийный | 5 лет ((только для проблем качества продукции при применении в помещении) | |
| В случае, если не указано, | ||
2Функция продукта
3. Размер

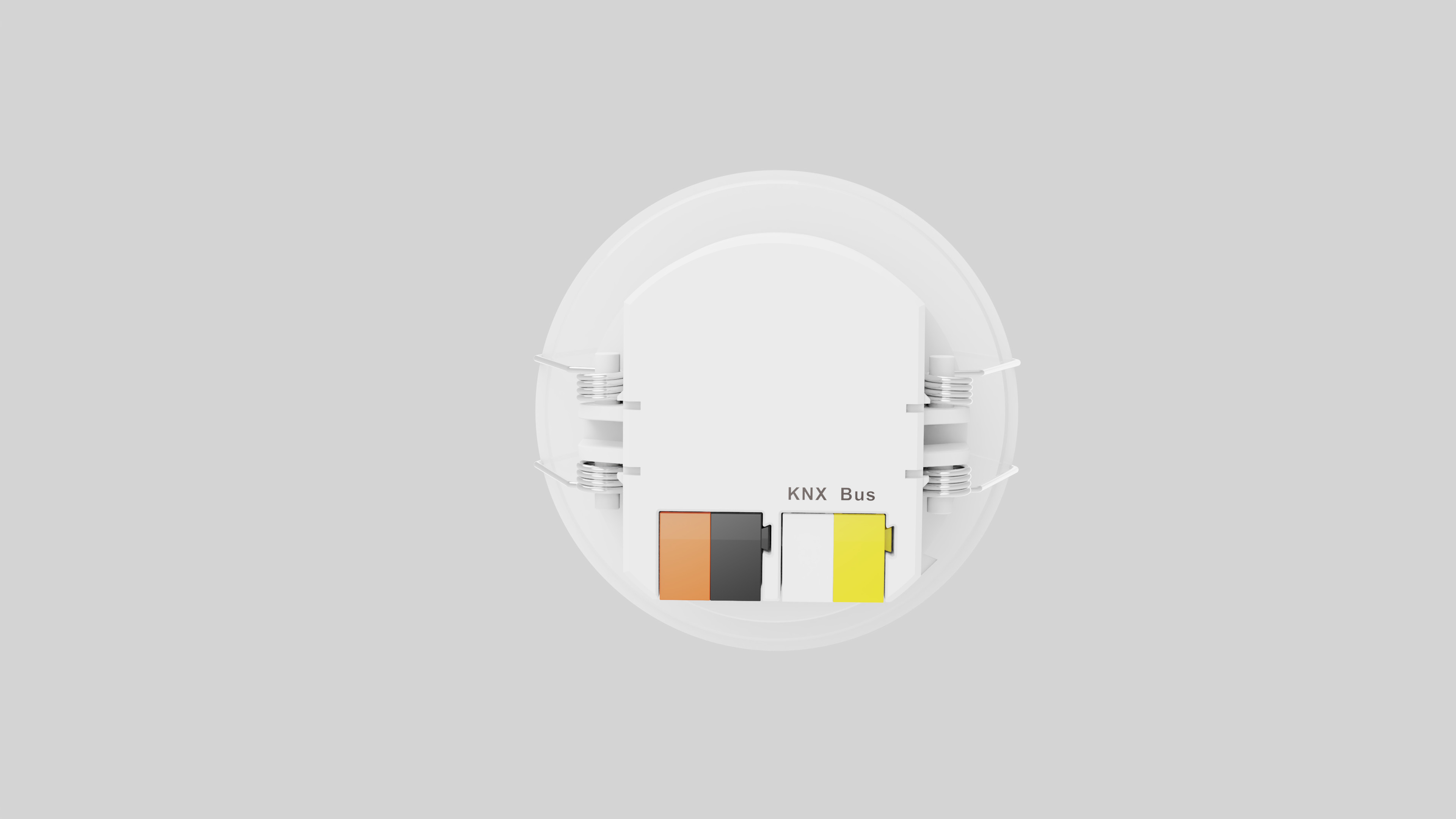

4Проводка.
Предложение по устройству проводки:
1. KNX автобус проводки предложение рука об руку до конца, звезда или дерево проводки не рекомендуется для обеспечения стабильности передачи сигнала.
2. KNX рекомендует использовать стандартный KNX EIB защищенный провод или сетевой кабель категории 6, длина проводки автобуса не должна превышать 400 метров,и количество датчиков, подключенных к шине, рекомендуется не превышать 12.
3Количество датчиков, подключенных к автобусу, должно полностью учитывать текущую грузоподъемность источника питания:то есть сумма токов всех устройств KNX (включая датчики) не должна быть больше тока нагрузки питания KNX..
5. обнаружение
6.Инициализация
После маршрутизации физических адресов и установки параметров канала выполните следующие действия:
(1) Подключить интерфейс Bus;
(2) Включите Автобус и вспомогательное питание (примечание: убедитесь, что продукт имеет вспомогательное питание, иначе устройство может не работать должным образом);
(3) Нажмите на переключатель программирования продукта, светодиодный свет будет красным;
(4) Используйте интерфейс шины для загрузки физического адреса через программное обеспечение ETS. Програмирующий светодиод выключен, чтобы указать, что загрузка физического адреса завершена;
(5) Скачать приложение после установки необходимых параметров приложения.
(6) После загрузки приложения продукт переходит в процесс инициализации. Во время инициализации функция обнаружения отключается. После 20S инициализация завершается,и продукт работает нормально;
Примечание: Пожалуйста, используйте последнюю версию ETS 5 или 5.7.2Пожалуйста, получите файл конфигурации этого датчика ETS от нашего персонала продаж.
7Инструкция по установке
Встроенная монтажная установка
- Трепанирование отверстия длиной 50-55 мм
- Безопасно провод кабеля в терминале
- Нажмите кнопку программы
- Положите пружину в отверстие и хорошо закрепите ее
- Убедитесь, что датчик надежно установлен
8. Настройки по умолчанию
Площадь обнаружения: 4 м Время ожидания: 30 с Индикаторный свет: открыт Чувствительность: средняя чувствительность
9Удалённое управление MH18
10Уведомление о заявке
Наш микроволновой датчик движения - это электромагнитный продукт, который предназначен для обнаружения движущихся объектов и должен быть крепко прикреплен.Сильный отражающий материал, как металл или металлическое покрытие или движущегося питомца или движущегося вентилятора имеют ложный шанс запуска, так что мы должны рассмотреть ниже аспект во время установки
- Потому что человеческое тело состоит из электролитов и может отражать радиолокационные волны,наш датчик микроволнового движения в основном применяет принцип Допплера для измерения человеческого движения и выхода занятого/незанятого состояния
- Поскольку радиолокационные волны могут проникать через тонкое стекло, тонкую древесину и тонкую гипсовую доску, но не могут проникать через бетонные стены или металл, чтобы обнаружить движение, вам нужно выбрать правильное место установки,установить правильную чувствительность обнаружения, и держите время, чтобы встретить ваш идеальный смысл результат
- Поскольку наш микроволновой датчик движения находится в режиме непрерывной работы, наш датчик мощности тока должен гарантировать, по крайней мере, стабильный 14mA
- Из-за нашего микроволнового датчика движения является KNX шины питания, вам нужно подключить ограниченное количество датчика в петле ((мы предлагаем не более 6 датчиков в петле)
- 5.5G маршрутизатор и другое мощное беспроводное оборудование может помешать нашему микроволновому датчику движения, так что интервал установки 2 м между нашим датчиком и таким оборудованием настоятельно рекомендуется,и чувствительность обнаружения регулируется в зависимости от места строительства.
- Поток воздуха в выходе воздуха может потрясти наш датчик микроволнового движения, так что интервал установки 2 м между нашим датчиком и выходом воздуха или металлическим материалом настоятельно рекомендуется,и чувствительность обнаружения регулируется в зависимости от места строительства.
- Не должно быть никаких блокирующих материалов, таких как подвесные освещения или трубопроводов прямо под нашим микроволновым датчиком движения, чтобы обеспечить его регулярную работу
- При нанесении нашего датчика движения в петлю, вы можете применить один датчик для управления более KNX оборудования или несколько датчиков для управления одним оборудованием.Для нашего датчика доступна функция сбора дневного света
