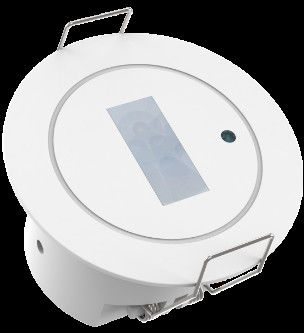

Пассивный инфракрасный детектор движения с выходом NO или NC с высотой установки 4 м

  • Passive infra-red motion detector with NO or NC output with 4m mounting height
Место происхождения Китай
Фирменное наименование Merrytek
Сертификация CE
Номер модели MSA238D IR
Количество мин заказа 100 шт.
Цена Подлежит обсуждению
Упаковывая детали Белая коробка + Белые коробки + Клипборд + Картон ((K=A)
Время доставки 1, Образец и небольшой заказ: В течение 5 рабочих дней после получения оплаты. 2, Набор в больших ко
Условия оплаты T/T
Поставка способности 101000 штук в месяц

Свяжитесь со мной для бесплатных образцов и купонов.

WhatsApp:0086 18588475571

WECHAT: 0086 18588475571

Скайп: sales10@aixton.com

Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.

x
Подробная информация о продукте
Входное напряжение 12-24VDC Рабочий ток 20 мА Макс.
Потребление энергии ≤ 0,5 Вт Функция NO/NC сухой контакт
Доступно PIR Движение, датчик дневного света Высота установки 2.5-4m
Установка Прочие устройства отрежьте размер Φ45мм
Оставьте сообщение
Характер продукции

Пассивный инфракрасный детектор движения с выходом NO или NC с высотой установки 4 м


1. Особенности
1) ПИР обнаружение движения
2) Прекрасный внешний вид с плоским прямоугольным линзой Френеля
3) Точная выходная мощность NO/NC на сухом контакте
4) Дневной датчик
5) Площадь обнаружения, время ожидания и порог дневного света и т. д. могут быть установлены
6) Максимальный диапазон обнаружения: диаметр 0-4 м от длинной стороны обнаружения, диаметр 0-1 м от короткой стороны обнаружения
7) Движение в коридоре и туалете рекомендуется.
8) Доступная установка на поверхности
9) Компактный мини-размер для идеальной установки на потолок



2.Параметры

Вход/выход Входное напряжение 12-24В постоянного тока
Номинальное напряжение 12/24В постоянного тока
Рабочий ток 20 мА максимум
Потребление энергии ≤ 0,5 Вт @12/24 Вт постоянного тока
Выходной сигнал NO/NC сухой контакт (заводская установка NO сухой контакт)
Параметр датчика Функция ПИР-обнаружение движения, датчик дневного света
Область обнаружения Дистанционная установка: 100%/75%/50%/25%
Время ожидания Настройка дистанционного управления: 2 с/1 мин/3 мин/5 мин/10 мин/30 мин
Порог датчика дневного света Настройка дистанционного управления: 15lux/50lux/Обезвредить
Диапазон обнаружения радиуса (на основе 100% чувствительности) Тангенциальное движение на основе установки высотой 3 м: 0-2 м от длинной стороны, 0-0,5 м от короткой стороны @ 25 °C ((радиальный диапазон обнаружения движения сократится)
Дистанционное управление Доступно
Высота установки 2.5-4м типичное значение: 3м
Заявление envЯРонменt Сверло Φ45 мм
Рабочая температура -25°C...+50°C ((диапазон обнаружения может отличаться в зависимости от температуры)
Температура хранения -40°C~+80°C
Гарантия 3 года ((доступно из-за проблем с качеством продукта при применении в помещении)
Стандарт сертификации Сертификат Соответствует требованиям CE
Экологические требования Соответствует требованиям RoHS
Рейтинг IP IP20

3. Размер

Пассивный инфракрасный детектор движения с выходом NO или NC с высотой установки 4 м 0

Пассивный инфракрасный детектор движения с выходом NO или NC с высотой установки 4 м 1



4Диаграмма проводки

Пассивный инфракрасный детектор движения с выходом NO или NC с высотой установки 4 м 2

Пассивный инфракрасный детектор движения с выходом NO или NC с высотой установки 4 м 3

Предложение по устройству проводки:

1Рука в руку проводки настоятельно рекомендуется, но звезда-топология или дерево-топология сильно отклонена
2Если на линии находится более одного датчика ПК, вы должны учитывать, что расход тока оборудования не должен превышать грузоподъемность водителя.


5. обнаружение радиации

Пассивный инфракрасный детектор движения с выходом NO или NC с высотой установки 4 м 4





6Сигнал обнаружения.



Продукт обнаруживает движущиеся сигналы человека, а ниже приведено описание движущихся сигналов:

Сигнал движения:обнаружить значительное движение человека (ходьбу) в зоне обнаружения.



7Удалённое управление MH18

Пассивный инфракрасный детектор движения с выходом NO или NC с высотой установки 4 м 5




Для получения дополнительной информации, пожалуйста, свяжитесь с нашим представителем по продажам.
