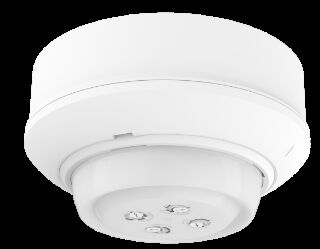

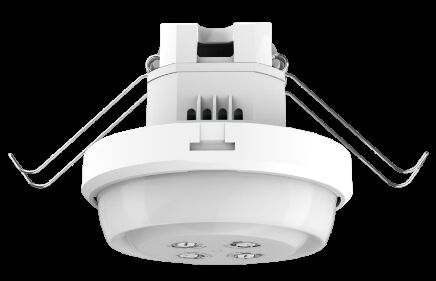

30-метровый диаметр зоны обнаружения. Автономные PIR-детекторы присутствия с высотой установки 6 м
| Место происхождения | Китай |
|---|---|
| Фирменное наименование | Merrytek |
| Сертификация | CE |
| Номер модели | MSA069S ИК |
| Количество мин заказа | 100 шт. |
| Цена | Подлежит обсуждению |
| Упаковывая детали | Белая коробка + Белые коробки + Клипборд + Картон ((K=A) |
| Время доставки | 1, образец и небольшой заказ: в течение 5 рабочих дней после получения оплаты. 2, объемный заказ: 3- |
| Условия оплаты | Т/Т |
| Поставка способности | 101000 штук в месяц |
Подробная информация о продукте
| Входное напряжение | 220-240 В переменного тока, 50/60 Гц | Рабочий ток | 20 мА Макс. |
|---|---|---|---|
| Потребляемая мощность | ≤0,5 Вт | Функция | ВКЛ/ВЫКЛ Зона обнаружения диаметром 30 м |
| Доступный | Движение, датчик дневного света | Монтажная высота | 2,5-6м |
| Установка | Скрытый и поверхностный монтаж | размер обрезки | Φ55 мм |
| Выделить | 30-метровый PIR-детектор присутствия,автономный PIR-датчик движения,детектор движения с высотой установки 6 м |
||
Характер продукции
30-метровый диаметр зоны обнаружения, автономный PIR-датчик присутствия
Продвинутый автономный PIR-датчик присутствия с зоной обнаружения диаметром 30 м и возможностью монтажа на высоте до 6 м.
Ключевые особенности
- Технология PIR-обнаружения движения
- Точное обнаружение движения с выходным каналом ВКЛ/ВЫКЛ
- Интегрированный датчик дневного света
- Настраиваемая зона обнаружения, время удержания и порог дневного света с помощью поворотного переключателя или пульта дистанционного управления
- Максимальный радиус обнаружения: диаметр 30-36 м
- Реле на 26 А с резистивной нагрузкой 2000 Вт и индуктивной нагрузкой 1200 Вт
- Функциональность кнопки PUSH
- Полуавтоматический и автоматический режимы работы
- Интеллектуальный режим IQ для автоматической регулировки времени удержания
- Синхронное управление для координации работы нескольких датчиков
- Варианты встраиваемого и накладного монтажа
Технические характеристики
Входные/выходные параметры
| Входное напряжение | 220-240 В переменного тока |
| Номинальное напряжение | 230 В переменного тока |
| Рабочий ток | Макс. 20 мА |
| Потребляемая мощность | ≤0,5 Вт при 230 В переменного тока |
| Выходной сигнал | ВКЛ/ВЫКЛ |
| Макс. импульсное напряжение | 2 кВ (L/N, EN61000-4-5) |
| Макс. импульсный ток | 75 А (50% Ipeak, ширина импульса = 500 мкс, 230 В переменного тока, полная нагрузка, холодный пуск) |
| Макс. нагрузка | 2000 Вт резистивной нагрузки и 1200 Вт индуктивной нагрузки при 230 В переменного тока |
Параметры датчика
| Функция | PIR-обнаружение движения + датчик дневного света |
| Зона обнаружения | Настройка поворотным переключателем/пультом MH18/пультом MH10: 100%/75%/50%/25% |
| Время удержания | Настройка поворотным переключателем/пультом MH18/пультом MH10: Тест 2 с/30 с/1 мин/5 мин/10 мин/30 мин |
| Датчик дневного света | Настройка поворотным переключателем/пультом MH18/пультом MH10: 5 Люкс/15 Люкс/30 Люкс/50 Люкс/100 Люкс/150 Люкс/Отключено |
| Радиус зоны обнаружения | 15-18 м при 25°C на основе высоты монтажа 3 м и тангенциального движения |
| Пульт дистанционного управления | Доступен (пульт MH18/пульт MH10) |
| Высота монтажа | 2,5-6 м (типичное значение: 3 м) |
Расширенные функции
Режим обучения порога дневного света: Автоматически определяет текущий уровень дневного света в окружающей среде и устанавливает его в качестве порога.
Режим IQ: Автоматически регулирует время удержания в зависимости от частоты срабатывания датчика (диапазон 10 с - 10 мин).
Импульсный режим: Включается на 2 с и блокирует обнаружение на 8 с при обнаружении движения.
Управление кнопкой PUSH: Поддерживает автоматический и полуавтоматический режимы с возможностью ручного управления.
Синхронное управление: Обеспечивает групповое управление несколькими датчиками для скоординированного управления освещением.
Условия применения
| Отверстие для сверления | Ø55 мм |
| Рабочая температура | -25°C до +50°C (зона обнаружения варьируется в зависимости от температуры) |
| Температура хранения | -25°C до +50°C, влажность ≤60% (без конденсации) |
| Стандарт проводки | Диаметр провода: 0,2-2,5 мм², Длина зачистки провода: 5-8 мм |
| Гарантия | 5 лет (для внутреннего применения) |
Сертификаты и стандарты
| Сертификат | Соответствует CE |
| Экологические требования | Соответствует RoHS |
| Класс защиты IP | IP20 |
"N/A" означает недоступно
Размеры изделия
Схема подключения
Диаграмма обнаружения
Настройки поворотного переключателя
Настройки зоны обнаружения
| Позиция | Зона обнаружения |
|---|---|
| 1 | 25% |
| 2 | 50% |
| 3 | 75% |
| 4 | 100% |
Настройки времени удержания
| Позиция | Время удержания |
|---|---|
| 1 | Тест 2 с |
| 2 | 30 с |
| 3 | 1 мин |
| 4 | 5 мин |
| 5 | 10 мин |
| 6 | 30 мин |
| 7 | Импульсный режим |
| 8 | Режим IQ |
Настройки датчика дневного света
| Позиция | Порог дневного света |
|---|---|
| 1 | 5 Люкс |
| 2 | 15 Люкс |
| 3 | 30 Люкс |
| 4 | 50 Люкс |
| 5 | 100 Люкс |
| 6 | 150 Люкс |
| 7 | Отключено |
Настройки приоритета дневного света
| Позиция | Позиция приоритета дневного света |
|---|---|
| 1 | 30 Люкс ВКЛ/200 Люкс ВЫКЛ |
| 2 | 50 Люкс ВКЛ/300 Люкс ВЫКЛ |
| 3 | 100 Люкс ВКЛ/400 Люкс ВЫКЛ |
| 4 | 150 Люкс ВКЛ/500 Люкс ВЫКЛ |
| 5 | Отключено |
Варианты дистанционного управления
Руководство по установке
- Установка должна производиться квалифицированным электриком при отключенном питании.
- Типичная высота установки составляет 3 м только для внутреннего использования. Избегайте установки вблизи источников тепла или областей с быстро меняющейся температурой, чтобы предотвратить ложные срабатывания.
- Убедитесь, что в зоне обнаружения нет крупных объектов, так как датчик не может обнаруживать сквозь объекты.
- Избегайте размещения вблизи объектов с сильным отражением, маршрутизаторов Wi-Fi, микроволновых печей и т. д., чтобы предотвратить ложные срабатывания.
- Функция зоны обнаружения основана на температуре окружающей среды 25°C. Производительность варьируется в зависимости от изменений температуры.
- Функция зоны обнаружения оптимизирована для тангенциального движения; радиус обнаружения радиального движения короче из-за характеристик PIR.
Отказ от ответственности
В связи со сложностью технологии продукта и различиями в условиях применения, трудно гарантировать полностью точное или полное описание, поэтому данная спецификация предназначена только для справки пользователя. Мы оставляем за собой право вносить изменения в спецификации продукта без уведомления пользователя и не даем никаких обязательств и гарантий в юридическом смысле. В то же время, наша компания призывает пользователей дополнять или изменять содержание наших спецификаций после использования наших продуктов.
