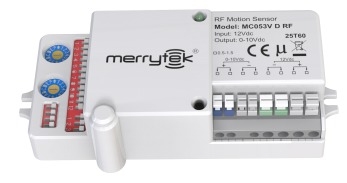

5.8G микроволновая группа сети RF датчик, с 8m Максимальная высота установки

[Характеристики продукта]

• В сочетании с технологией радиочастот 868 МГц реализуется функция беспроводной групповой сети!
• Принята технология узкой полосы частот для решения проблемы взаимных помех
• Продукт имеет 32 различных частотных канала, пригодных для большего количества применений
• С фиксированным кодом адреса, передача по радиочастоте стабильна lМаксимальный монтаж 8 м
• Большая дальность передачи по радиочастоте до 30 м в помещении
• 5 лет гарантии

[Информация о продукте]

• Размер (единицы измерения: мм)

• Функция

• Описание функции

1. Включение/выключение (период ожидания “0 с”), Пожалуйста, установите другие данные датчика в соответствии с практическим применением.

 2. 2-ступенчатое диммирование (период ожидания “+∞”), Пожалуйста, установите другие данные датчика в соответствии с практическим применением.

3. 3-ступенчатое диммирование (период ожидания at“5 с/5 мин/10 мин/30 мин/60 мин”), Пожалуйста, установите другие данные датчика в соответствии с практическим применением.

• Проводка

[Диаграмма направленности]

1.Потолочный монтаж

2. Настенный монтаж

[Настройки DIP-переключателя]

Зона обнаружения:

Время удержания:

Период ожидания:

Датчик освещенности:

*При установке в режим “отключено” лампа включится при обнаружении движения независимо от уровня окружающего освещения

Уровень диммирования в режиме ожидания:

Яркость RF:

Режим:

*При установке RFдля закрытия, теперь датчик может только принимать сигнал, не может передавать сигнал, но он все еще имеет функцию датчика.

[Беспроводная сеть RF]

1) Широковещание:

Все датчики настроены на один и тот же канал.

См. рисунок ниже, есть несколько выходов/входов в коридор, любой главный датчик срабатывает, все лампы в коридоре загораются.

Настройки:

2.) Широковещание + скачкообразная перестройка частоты:

После обнаружения движения любым главным устройством сигнал движения будет передаваться другим сгруппированным датчикам через приемопередатчик RF. См. рисунок ниже, когда человек переходит на один из этажей, лампы на смежных этажах включатся на предустановленном низком уровне освещенности синхронно.

Настройки:

Группа 1: Модуль B TXD, отправляет сигнал на модуль A RXD и модуль C RXD и сам

Группа 2: Модуль C TXD, отправляет сигнал на модуль B RXD и модуль D RXD и сам

AO－A1－A2－A3－A4－A5－A6－A7－A8－A9－AA－AB－AC－AD－AE－AF

I                                                                     I

BF－BE－BD－BC－BB－BA－B9－B8－B7－B6－B5－B4－B3－B2－B1－B0

Группировка RF (возможно до 32 различных групп)

MC053V D RF имеет один канал TX и канал RX. Канал TX используется для передачи сигнала RF, а канал RX используется для приема сигнала RF. Используйте небольшую отвертку, чтобы повернуть переключатели и удерживать их направленными на один и тот же канал, группы будут созданы автоматически

[Инициализация]

Свет включится на 100% яркости при первоначальном включении датчика и выключится через 10 секунд. Во время инициализации не будет обнаружено никаких внешних сигналов обнаружения движения.

[Настройки по умолчанию]

Зона обнаружения: 100%, Время удержания: 5 с,Период ожидания: 0 с, Датчик освещенности: Отключено,Уровень диммирования в режиме ожидания: 10%, Яркость RF: 10%-50%, RF: Открыто, Режим: Широковещание, TX: A, RX: A

[Примечание]

1) Датчик должен устанавливаться профессиональным электриком, пожалуйста, отключите питание перед установкой, проводкой, изменением настроек и т. д.

2) Продукт обладает хорошей проникающей способностью для пластика, дерева и т. д., но металлические аксессуары или металлические корпуса не следует устанавливать непосредственно перед и рядом с антенной микроволнового модуля, в противном случае это повлияет на способность передачи и приема микроволновой антенны.

3) Этот продукт предназначен только для использования внутри помещений.

4) Диапазон обнаружения датчика зависит от скорости и размера движущегося объекта, высоты монтажа, высоты и угла установки, места установки, отражателей вокруг датчика и т. д. Данные в документе являются типичным значением и протестированы человеком ростом 165 см в открытой зоне помещения.

       Диапазон обнаружения при настенном монтаже будет больше, чем при потолочном монтаже.

5) Избегайте длительного использования вибрирующего оборудования или движущихся объектов вокруг датчика. Вибрационный сигнал будет рассматриваться как сигнал движения для срабатывания датчика.

6) Если домашнее животное проходит в зоне обнаружения, это может привести к срабатыванию датчика.

7) Пороговое значение освещенности — это обнаруженное значение в солнечной среде, без теней и в условиях рассеянного отражения окружающего света. В разные периоды времени, климаты и среды значения освещенности, обнаруженные датчиком освещенности, могут быть разными.

8) Рекомендуется, чтобы расстояние установки между продуктами или расстояние между продуктом и маршрутизатором было больше 1,5 м.

9) Плоскость установки продукта (например: алюминиевая опорная пластина, плата PCB) должна отличаться от плоскости антенны микроволнового модуля на определенную высоту, а плоскость антенны микроволнового модуля должна быть выше близлежащей плоскости более чем на 5 мм для достижения наилучшего эффекта обнаружения.

10) MC053V RF & MW05 с функцией переопределения, Быстрое включение/выключение 3 раза в течение 2 с может отменить функцию датчика

11) Режим работы: Широковещание и скачкообразная перестройка частоты

12) TX: предназначен для передачи сигнала, с 0-F 16 различными каналами. 1 DIP для установки группы A или группы B. Группа A с 16 каналами, Группа B также с 16 группами, всего можно установить 32 группы.

13) RX: предназначен для приема сигнала, с 0-F 16 различными каналами. 1 DIP для установки группы A или группы B. Группа A с 16 каналами, Группа B также с 16 группами, всего можно установить 32 группы.

14) Когда главный и главный настроены в режиме широковещания, это означает, что все датчики настроены на один и тот же канал, любой главный датчик срабатывает, он будет передавать сигнал RF всем лампам в группе

15) Когда главный и главный настроены в режиме скачкообразной перестройки частоты, это означает, что при срабатывании любого главного устройства он отправит сигнал RF на 3 канала (смежный канал до и после канала TX и канал, установленный самим главным устройством. Например, когда главный устанавливает канал TX для "1", он запустит "0" "1" "2" три разных сигнала канала, если другой канал RX настроен с "0" "1" "2", в это время получит соответствующие сигналы канала, этот вид режима работы в основном применяется к коридорному приложению, обратите внимание: TX "F" для запуска группы каналов A и B, группа "0" RX получает каналы, может подключать сеть.

16) Главный к спутнику работает только в режиме широковещания, это означает, что спутник только принимает сигнал от главного, не влияет на режим работы главного.

17) Спутник получает сигнал RF от главного, “время удержания” определяется главным устройством, сохраняет то же самое с “временем удержания” главного устройства.

18) Датчик не будет передавать или принимать сигнал RF во время инициализации. может только передавать сигнал RF после периода инициализации.

19) RX группы A и группы B требуют соответствующей группы A и группы B TX главного устройства.
