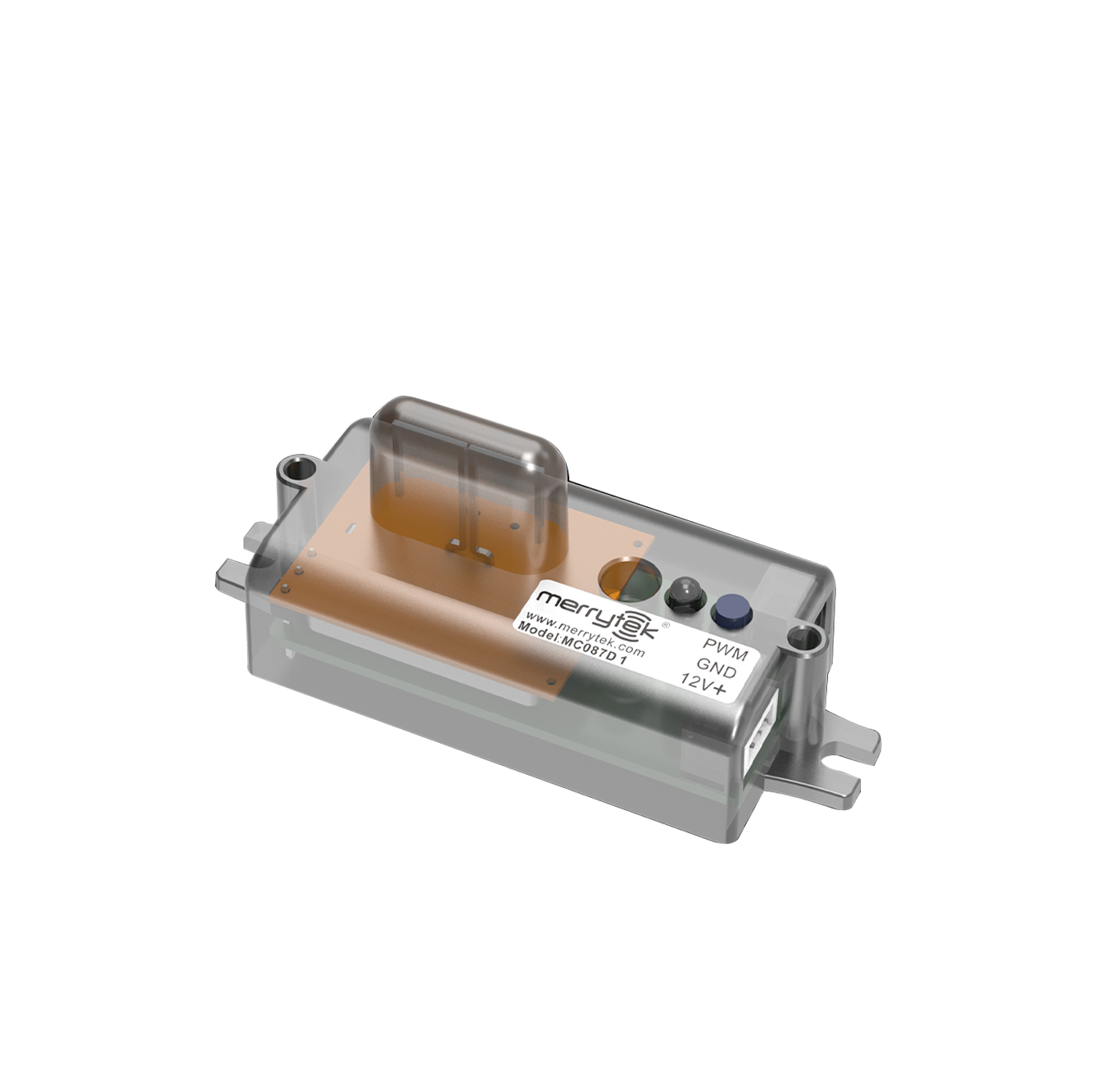

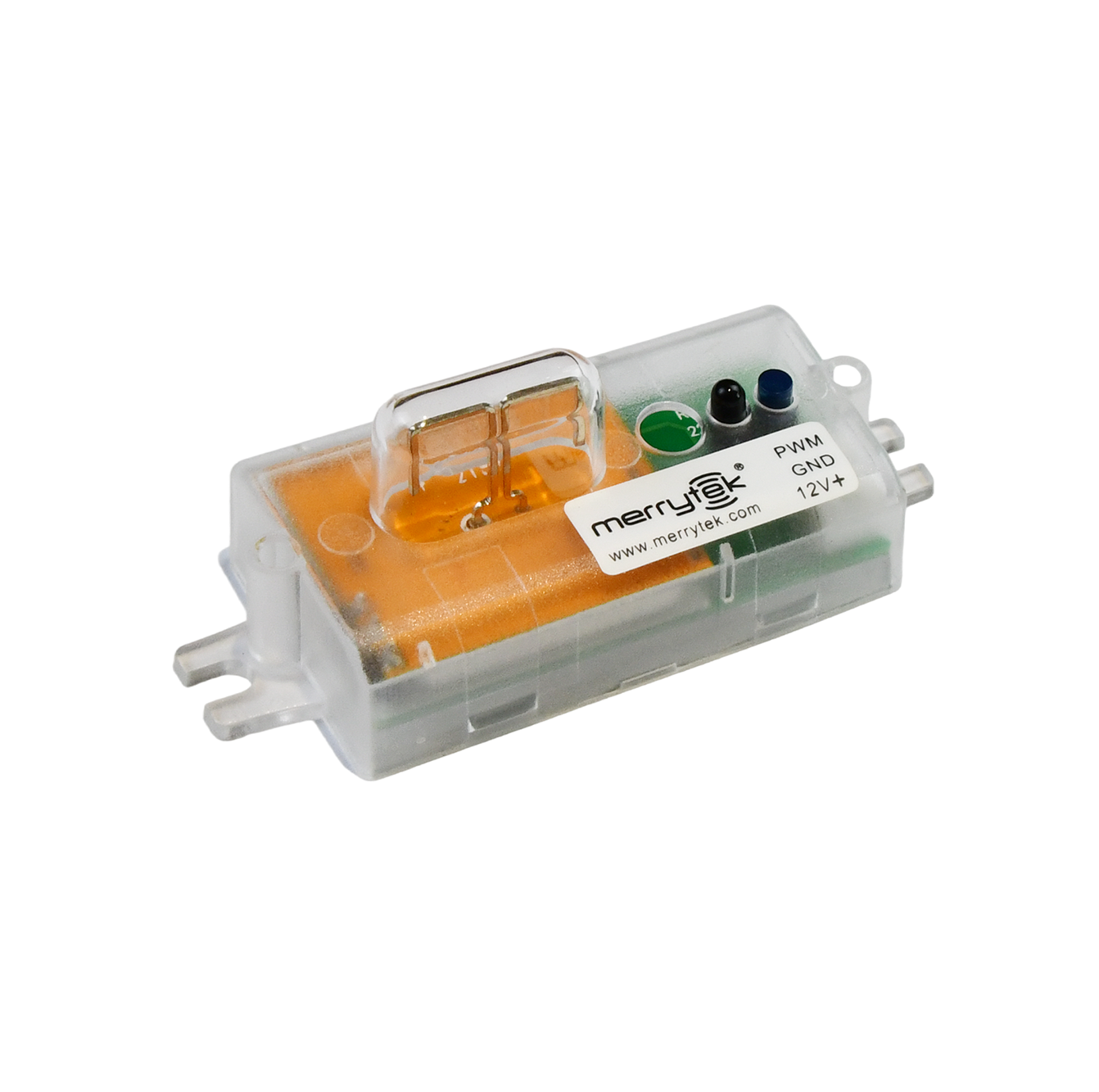

Датчик затемнения PWM 12Vdc, функция приоритета дневного света, с установкой переключателя DIP

• Применяет запатентованную Merrytek высокочувствительную микроволновую антенну, лучшую адаптивность к металлической среде. Меньший размер выреза, партия соответствует сертификации RED.
• Встроенный микроволновый модуль и датчик дневного света. Вход 12 В постоянного тока и выход сигнала диммирования PWM.
• Размер выреза: 10 мм x 40 мм. Подходит для большинства линейных светильников.
• Все параметры могут быть установлены с помощью DIP-переключателей.
• 5 лет гарантии

1. Функция включения/выключения (период ожидания установлен на «0» с)

2. 2-ступенчатая функция диммирования (период ожидания установлен на «+∞»)

3. 3-ступенчатая функция диммирования (период ожидания установлен на «10 с/1 мин/3 мин/5 мин/10 мин/30 мин»)

4. Приоритет дневного света (датчик дневного света установлен на «30 люкс/50 люкс/100 люкс» и период ожидания установлен на «+∞», другие параметры датчика могут быть установлены в соответствии с фактическими потребностями)


После включения питания датчик автоматически включает свет на 100% яркости. Через 10 секунд он переходит в режим низкой яркости. Во время инициализации датчик не может обнаружить движение.

Зона обнаружения: 100%, Время удержания: 5 с, Период ожидания: 0 с, Уровень диммирования в режиме ожидания: 10%, Датчик дневного света: Отключен

1. Датчик должен устанавливаться профессиональным электриком. Пожалуйста, выключите питание перед установкой, подключением или изменением параметров.
2. Микроволны не могут проникать через металл. Не размещайте изделие в закрытом металлическом светильнике или полузакрытом металлическом светильнике, а также не допускается использование металла или стекла для покрытия изделия. Если антенне необходимо пройти через металлическую пластину, убедитесь, что верхняя часть датчика находится близко к металлической пластине.
3. Расстояние между любыми индуктивными датчиками должно быть больше 2 метров. Держите датчик подальше от выключателей, маршрутизаторов и других беспроводных устройств, чтобы избежать радиопомех, более 1,5 метров. Поверхность антенны микроволнового модуля не должна быть направлена непосредственно на вход переменного тока и выход постоянного тока, чтобы избежать влияния низко- или высокочастотных сигналов на нормальную работу антенны микроволнового датчика.
4. Вибрационные сигналы будут рассматриваться как сигналы движения для срабатывания датчика. Избегайте использования объектов, которые вибрируют в течение длительного времени вокруг датчика, таких как крупное металлическое оборудование, трубы, выходы кондиционеров, вытяжные отверстия, порты вытяжных машин, трясущиеся вентиляторы и т. д. Домашние животные в зоне обнаружения могут вызвать срабатывание датчика.
5. Датчик предназначен только для использования внутри помещений. Эффект водонепроницаемости для использования на открытом воздухе будет нарушен. Ветер, дождь и движущиеся объекты вокруг вызовут ложное срабатывание. Когда датчик установлен в металлическом светильнике, на металлической отражающей поверхности или в узкой замкнутой среде, микроволны будут многократно отражаться и вызывать ложное срабатывание. Пожалуйста, уменьшите чувствительность или обратитесь к производителю за технической поддержкой.
6. Этот датчик подходит для потолочного монтажа. При настенном монтаже расстояние микроволнового обнаружения значительно увеличится, что может привести к тому, что микроволны пройдут через стену или не выключат лампу. Пожалуйста, отрегулируйте чувствительность на 50%. Если 50% использовать нельзя, пожалуйста, избегайте настенной установки или обратитесь к производителю для получения технической поддержки.
7. В связи с постоянным совершенствованием содержание данной инструкции может быть изменено без предварительного уведомления.
8. Разные драйверы PWM, разная низкая яркость. Порог дневного света измеряется в солнечной среде без тени и рассеянного отражения окружающего света. Уровень окружающего освещения может быть разным в зависимости от окружающей среды, погоды, климата, времени суток и сезона.
9. Расстояние чувствительности зависит от скорости движения объектов, размера движущихся объектов, высоты монтажа, угла монтажа, рабочей среды, отражающих материалов и т. д.
10. Указанная зона обнаружения является типичным значением, которое было измерено тестерами ростом 165 см в открытой внутренней среде.
11. Этот продукт должен использоваться с стабилизированным источником питания постоянного тока, входное напряжение которого стабильно, а коэффициент пульсации низкий (коэффициент пульсации ниже 100 мВ; ток нагрузки больше 25 мА).
12. При установке в новой среде, пожалуйста, сначала установите и протестируйте не менее 5 изделий, прежде чем приступать к массовой установке.
