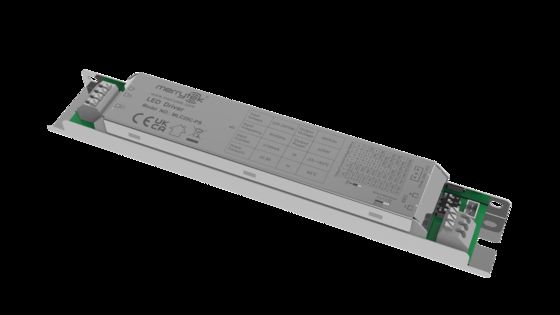

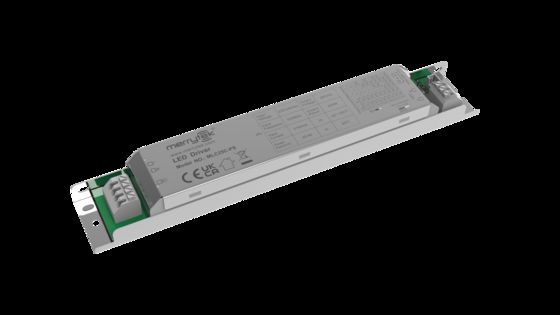

25W изолированный драйвер светодиодов с датчиком DIM, с клеммой PWM Dimming, ток 300-700 мА MLC25C-PS

  • 25W Isolated Sensor DIM Led Driver, With PWM Dimming Terminal, 300-700mA Current MLC25C-PS
  • 25W Isolated Sensor DIM Led Driver, With PWM Dimming Terminal, 300-700mA Current MLC25C-PS
Место происхождения Шэньчжэнь, Китай
Фирменное наименование Merrytek
Сертификация CE、UKCA、SAA
Номер модели MLC25C-ПС
Количество мин заказа 100 шт
Цена Подлежит обсуждению
Упаковывая детали ПЭ мешок обшивка, картон (К=А)
Время доставки 1, образец и небольшой заказ: в течение 5 рабочих дней после получения оплаты. 2, объемный заказ: 3-
Условия оплаты T/T.
Поставка способности 10000 ПК/месяц
Подробная информация о продукте
Напряжение 220-240Vac 50Hz/60Hz Резервное питание ≤0,5 Вт (оснащен раздельной сенсорной головкой Merrytek 5,8 ГГц)
Коэффициент мощности ≥0,95 (Макс. нагрузка 230 В) Рабочая модель Постоянный ток
Фликер ≤5% IP-рейтинг IP20
Продолжительность жизни 5 лет гарантии@Ta 230V полная нагрузка
Выделить

25W isolated LED driver

,

PWM dimming sensor driver

,

300-700mA LED driver
Оставьте сообщение
Характер продукции
25W изолированный светодиодный драйвер DIM с ШИМ-диммированием, ток 300-700 мА
Особенности продукта
  • Изолированная двухступенчатая схема, полное диммирование и отсутствие мерцания.
  • Поддержка DIP-переключателей для установки текущего режима.
  • Поддержка вспомогательного источника питания 12 В, с раздельной головкой датчика может обеспечить интегрированную функцию датчика.
  • Оснащен портом управления ШИМ-диммированием.
  • Подходит для различных микроволновых датчиков или беспроводных смарт-модулей.
Параметры
Серия продукта MLC25C-PS
Номинальное напряжение 220-240 В переменного тока 50 Гц/60 Гц
Потребляемая мощность в режиме ожидания ≤0,5 Вт (с раздельной головкой датчика Merrytek 5,8 ГГц)
Перенапряжение 1 кВ (L/N, EN61000-4-5)
Коэффициент мощности ≥0,95 (230 В, максимальная нагрузка)
Входной ток ≤0,13 А при 230 В переменного тока, полная нагрузка
Пусковой ток <15 А (100 мкс, половина тока) при 230 В переменного тока
Рабочая эффективность ≥84% (230 В, максимальная нагрузка)
Выход
Рабочий режим CC
Тип нагрузки Светодиод
Мерцание ≤5%
Точность постоянного тока Точность постоянного тока ±5%
Параметры вспомогательного драйвера 12 В постоянного тока: макс. 100 мА
Напряжение холостого хода Макс. 60 В постоянного тока
Мощность при полной нагрузке Макс. 25 Вт
Ток нагрузки 300 мА / 350 мА / 400 мА / 450 мА 500 мА / 550 мА / 600 мА / 650 мА 700 мА
Диапазон выходного напряжения нагрузки 300 мА / 9-42 В постоянного тока 350 мА / 9-42 В постоянного тока 400 мА / 9-42 В постоянного тока 450 мА / 9-42 В постоянного тока 500 мА / 9-42 В постоянного тока 550 мА / 9-42 В постоянного тока 600 мА / 9-42 В постоянного тока 650 мА / 9-38 В постоянного тока 700 мА / 9-36 В постоянного тока
Требования к защите от аномалий
Режим защиты Защита от перенапряжения на входе | Защита от холостого хода на входе | Защита от короткого замыкания на входе
Экологические требования
Рабочая температура Встроенный: -25…+50°C
Максимальная температура корпуса (Tc) 85°C
Температура/влажность хранения -40°C…+80°C Влажность: ≤85% (без конденсации)
Стандарты сертификации
Сертификат CE, UKCA, SAA
Экологические требования RoHS2.0, требование Reach
Стандарты безопасности (LVD) EN61347-1, EN61347-2-13
Стандарты ЭМС EN55015, EN61547, EN61000-3-2, EN61000-3-3
Напряжение изоляции Первичная-вторичная: 3,75 кВ переменного тока Первичная-заземление: 1,5 кВ переменного тока
Класс защиты IP IP20
Категория продукта Класс I
Прочее
Метод подключения Нажимной терминал, диаметр провода: 0,5-1,0 мм²
Установка Встроенный
Упаковка ПЭ-пакет с перегородками, картон (K=A)
Вес нетто 144,5 ±5 г
Срок службы 5 лет гарантии при Ta 230 В, полная нагрузка
Совместимость с раздельными головками
MC002D 6 MC087D 1 MC087D RC MC131D A&B
MC137D A&B MSA207D MC068D RC MC116D RC
MC116D B1
Информация о продукте

Подключение и функции

Wiring diagram for 25W Isolated Sensor DIM Led Driver
Function diagram for 25W Isolated Sensor DIM Led Driver

Размеры (единица измерения: мм)

Dimension diagram for 25W Isolated Sensor DIM Led Driver
Кривая параметров
Parameter curve diagram for MLC25C-PS Additional parameter curve diagram for MLC25C-PS
Кривая срока службы
Life time curve diagram for 25W Isolated Sensor DIM Led Driver
Настройка выходного тока
Выходной ток Диапазон напряжения S1 S2 S3 S4
300 мА 9-42 В - - - -
350 мА 9-42 В - - - ВКЛ
400 мА 9-42 В - - ВКЛ -
450 мА 9-42 В - - ВКЛ ВКЛ
500 мА 9-42 В - ВКЛ ВКЛ -
550 мА 9-42 В - ВКЛ ВКЛ ВКЛ
600 мА 9-42 В ВКЛ - ВКЛ ВКЛ
650 мА 9-38 В ВКЛ ВКЛ ВКЛ -
700 мА 9-36 В ВКЛ ВКЛ ВКЛ ВКЛ
Инициализация

При включении питания индикатор горит постоянно. При настройке датчика он меняется в соответствии с состоянием датчика.

Настройки по умолчанию

Установите соответствующий режим тока в соответствии с заказом или запросом клиента.

Уведомление о применении
  • Пожалуйста, используйте этот продукт в соответствии со спецификациями. Отказ может произойти, если продукт используется за пределами условий эксплуатации.
  • Продукт должен устанавливаться профессиональным электриком. Пожалуйста, отключите питание перед установкой, подключением, изменением настроек DIP-переключателей.
  • Светодиодная цепочка нагрузки должна быть подключена первой, а затем включите входное питание, иначе это может повредить светодиодную цепочку.
  • После отключения питания входа светодиодного драйвера на выходном конце будет остаточное напряжение, которое может сохраняться около 3 минут.
