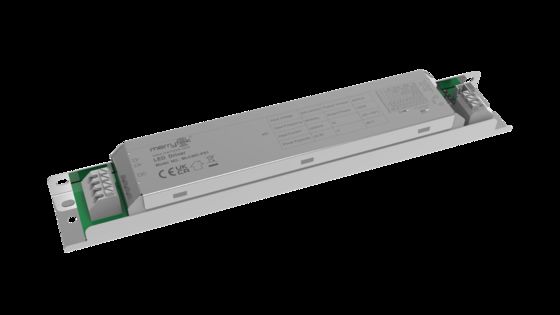

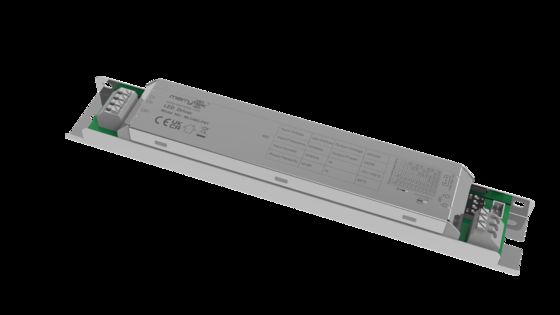

45W изолированный драйвер светодиодов с датчиком DIM, с клеммой PWM диммирования, ток 600-1050 мА MLC40C-PS1

  • 45W Isolated Sensor DIM Led Driver, With PWM Dimming Terminal, 600-1050mA Current MLC40C-PS1
  • 45W Isolated Sensor DIM Led Driver, With PWM Dimming Terminal, 600-1050mA Current MLC40C-PS1
Место происхождения Шэньчжэнь, Китай
Фирменное наименование Merrytek
Сертификация CE、UKCA、SAA
Номер модели MLC40C-PS1
Количество мин заказа 100 шт
Цена Подлежит обсуждению
Упаковывая детали ПЭ мешок обшивка, картон (К=А)
Время доставки 1, образец и небольшой заказ: в течение 5 рабочих дней после получения оплаты. 2, объемный заказ: 3-
Условия оплаты T/T.
Поставка способности 10000 ПК/месяц
Подробная информация о продукте
Напряжение 220-240Vac 50Hz/60Hz Резервное питание ≤0,5 Вт (оснащен раздельной сенсорной головкой Merrytek 5,8 ГГц)
Коэффициент мощности ≥0,95 (Макс. нагрузка 230 В) Рабочая модель Постоянный ток
Фликер ≤5% IP-рейтинг IP20
Продолжительность жизни 5 лет гарантии@Ta 230V полная нагрузка
Выделить

45W isolated LED driver

,

PWM dimming sensor driver

,

600-1050mA LED driver
Оставьте сообщение
Характер продукции
45W Изолированный драйвер светодиодов с датчиком, с клеммой диммирования PWM, ток 600-1050 мА
Особенности продукта
  • Изолированная двухступенчатая схема, полное диммирование и отсутствие мерцания
  • Поддержка DIP-переключателей для установки текущего диапазона
  • Поддержка вспомогательного источника питания 12 В, с раздельной головкой датчика может обеспечить интегрированную функцию датчика
  • Оснащен портом управления диммированием PWM
  • Подходит для различных микроволновых датчиков или беспроводных смарт-модулей
Технические параметры
Серия продукта MLC40C-PS1
Номинальное напряжение 220-240 В переменного тока, 50 Гц/60 Гц
Потребляемая мощность в режиме ожидания ≤0,5 Вт (с раздельной головкой датчика Merrytek 5,8 ГГц)
Перенапряжение 1 кВ (L/N, EN61000-4-5)
Коэффициент мощности ≥0,95 (230 В, максимальная нагрузка)
Входной ток ≤0,23 А при 230 В переменного тока, полная нагрузка
Пусковой ток <20 А (100 мкс, половина тока) при 230 В переменного тока
Рабочая эффективность ≥86% (230 В, максимальная нагрузка)
Выход
Рабочий режим CC
Тип нагрузки Светодиод
Мерцание ≤5%
Точность постоянного тока Точность постоянного тока ±5%
Параметры вспомогательного драйвера 12 В постоянного тока, ток: 100 мА макс.
Напряжение холостого хода 60 В постоянного тока макс.
Мощность при полной нагрузке 40 Вт макс.
Ток нагрузки 600 мА / 650 мА / 700 мА / 750 мА 800 мА / 850 мА / 900 мА / 950 мА 1000 мА / 1050 мА
Диапазон выходного напряжения нагрузки 600 мА / 9-42 В постоянного тока 650 мА / 9-42 В постоянного тока 700 мА / 9-42 В постоянного тока 750 мА / 9-42 В постоянного тока 800 мА / 9-42 В постоянного тока 850 мА / 9-42 В постоянного тока 900 мА / 9-42 В постоянного тока 950 мА / /9-42 В постоянного тока 1000 мА / 9-40 В постоянного тока
Требования к защите от аномалий
Режим защиты Защита от перенапряжения на входе | Защита от холостого хода на входе | Защита от короткого замыкания на входе
Требования к окружающей среде
Рабочая температура Встроенный: -25…+50°C
Максимальная температура корпуса (Tc) 85°C
Температура/влажность хранения -40°C…+80°C Влажность: ≤85% (без конденсации)
Стандарты сертификации
Сертификат CE, UKCA, SAA
Требования к окружающей среде RoHS2.0, требование Reach
Стандарты безопасности (LVD) EN61347-1, EN61347-2-13
Стандарты ЭМС EN55015, EN61547, EN61000-3-2, EN61000-3-3
Напряжение изоляции Первичная цепь - вторичная цепь: 3,75 кВ переменного тока Первичная цепь - земля: 1,5 кВ переменного тока
Класс защиты IP IP20
Категория продукта Класс I
Прочее
Метод подключения Нажимная клемма, диаметр провода: 0,5-1,0 мм²
Установка Встроенный
Упаковка ПЭ-пакет с перегородками, картон (K=A)
Вес нетто 174±5 г
Срок службы 5 лет гарантии при Ta 230 В, полная нагрузка
Совместимые раздельные головки
MC002D 6 MC087D 1 MC087D RC MC131D A&B
MC137D A&B MSA207D MC068D RC MC116D RC
MC116D B1
Информация о продукте
Подключение и функции
Wiring diagram for 45W Isolated Sensor DIM Led Driver Functional diagram of 45W Isolated Sensor DIM Led Driver
Размеры (единица измерения: мм)
Dimension diagram of 45W Isolated Sensor DIM Led Driver
Кривая параметров
Parameter curve diagram for MLC40C-PS1 Additional parameter curve for MLC40C-PS1
Кривая срока службы
Life time curve diagram for 45W Isolated Sensor DIM Led Driver
Настройка выходного тока
Выходной ток Диапазон напряжения S1 S2 S3 S4
600 мА 9-42 В - - - -
650 мА 9-42 В - - - ВКЛ
700 мА 9-42 В - - ВКЛ -
750 мА 9-42 В - - ВКЛ ВКЛ
800 мА 9-42 В - ВКЛ - ВКЛ
850 мА 9-42 В - ВКЛ ВКЛ -
900 мА 9-42 В - ВКЛ ВКЛ ВКЛ
950 мА 9-42 В ВКЛ ВКЛ - ВКЛ
1000 мА 9-40 В ВКЛ ВКЛ ВКЛ -
1050 мА 9-38 В ВКЛ ВКЛ ВКЛ ВКЛ
Инициализация

При включении питания индикатор горит постоянно. При настройке датчика он меняется в соответствии с состоянием датчика.

Настройка по умолчанию

Установите соответствующий диапазон тока в соответствии с заказом или запросом клиента.

Уведомление о применении
  • Пожалуйста, используйте этот продукт в соответствии со спецификациями. Отказ может произойти, если продукт используется за пределами условий эксплуатации.
  • Продукт должен устанавливаться профессиональным электриком. Пожалуйста, отключите питание перед установкой, подключением, изменением настроек DIP-переключателей.
  • Сначала необходимо подключить цепочку светодиодов нагрузки, а затем включить входное питание, иначе это может повредить цепочку светодиодов.
  • После отключения питания входа светодиодного драйвера на выходном конце будет остаточное напряжение, которое может сохраняться около 3 минут.
