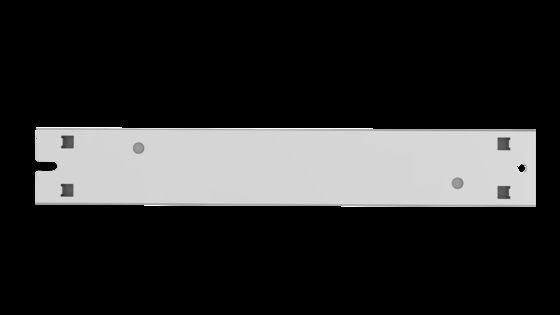

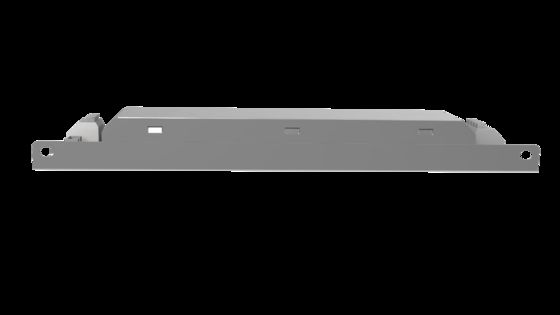

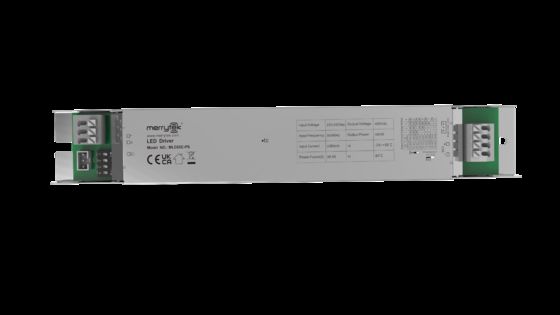

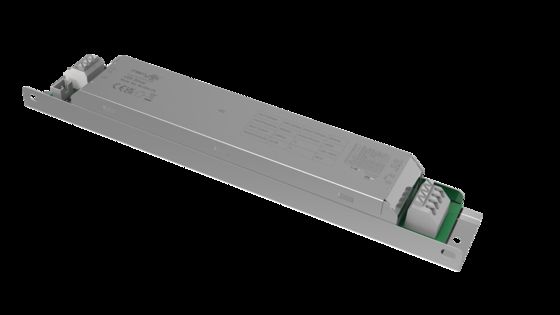

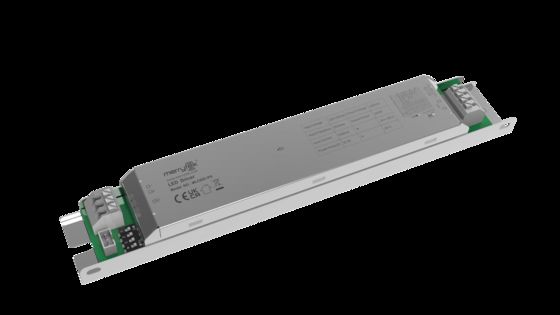

65W изолированный драйвер светодиодов DIM с датчиком, с клеммой ШИМ-диммирования, ток 1200-1600 мА MLC65C-PS

  • 65W Isolated Sensor DIM Led Driver, With PWM Dimming Terminal, 1200-1600mA Current MLC65C-PS
  • 65W Isolated Sensor DIM Led Driver, With PWM Dimming Terminal, 1200-1600mA Current MLC65C-PS
  • 65W Isolated Sensor DIM Led Driver, With PWM Dimming Terminal, 1200-1600mA Current MLC65C-PS
  • 65W Isolated Sensor DIM Led Driver, With PWM Dimming Terminal, 1200-1600mA Current MLC65C-PS
  • 65W Isolated Sensor DIM Led Driver, With PWM Dimming Terminal, 1200-1600mA Current MLC65C-PS
Место происхождения Шэньчжэнь, Китай
Фирменное наименование Merrytek
Сертификация CE、UKCA、SAA
Номер модели MLC65C-ПС
Количество мин заказа 100 шт
Цена Подлежит обсуждению
Упаковывая детали ПЭ мешок обшивка, картон (К=А)
Время доставки 1, образец и небольшой заказ: в течение 5 рабочих дней после получения оплаты. 2, объемный заказ: 3-
Условия оплаты T/T.
Поставка способности 10000 ПК/месяц
Подробная информация о продукте
Напряжение 220-240Vac 50Hz/60Hz Резервное питание ≤0,5 Вт (оснащен раздельной сенсорной головкой Merrytek 5,8 ГГц)
Коэффициент мощности ≥0,95 (Макс. нагрузка 230 В) Рабочая модель Постоянный ток
Фликер ≤5% IP-рейтинг IP20
Продолжительность жизни 5 лет гарантии@Ta 230V полная нагрузка
Выделить

65W isolated sensor LED driver

,

PWM dimming terminal LED driver

,

1200-1600mA current sensor driver
Оставьте сообщение
Характер продукции
65W изолированный драйвер светодиодов с датчиком, с клеммой диммирования ШИМ, ток 1200-1600 мА
Особенности продукта
  • Изолированная двухступенчатая схема, полное диммирование и отсутствие мерцания
  • Поддержка DIP-переключателей для установки текущего режима
  • Поддержка вспомогательного источника питания 12 В, с разделительной головкой датчика может обеспечить интегрированную функцию датчика
  • Оснащен портом управления ШИМ-диммированием
  • Подходит для различных микроволновых датчиков или беспроводных смарт-модулей
Параметры
Серия продукта MLC60C-PS
Номинальное напряжение 220-240 В переменного тока, 50 Гц/60 Гц
Потребляемая мощность в режиме ожидания ≤0.5 Вт (с разделительной головкой датчика Merrytek 5,8 ГГц)
Перенапряжение 1 кВ (L/N, EN61000-4-5)
Коэффициент мощности ≥0.95 (230 В, максимальная нагрузка)
Входной ток ≤0.23A @230VAC полная нагрузка
Пусковой ток <20A (100 мкс, половина тока) @230 В переменного тока
Рабочая эффективность ≥86% (230 В, максимальная нагрузка)
Выход
Рабочий режим CC
Тип нагрузки Светодиод
Мерцание ≤5%
Точность постоянного тока Точность постоянного тока ±5%
Параметры вспомогательного драйвера 12 В постоянного тока, ток: 100 мА макс.
Напряжение холостого хода 60 В постоянного тока макс.
Мощность при полной нагрузке 65 Вт макс.
Ток нагрузки 1200 мА / 1250 мА / 1300 мА 1350 мА / 1400 мА / 1450 мА 1500 мА / 1550 мА / 1600 мА
Диапазон выходного напряжения нагрузки 1200 мА / 15-42 В постоянного тока 1250 мА / 15-42 В постоянного тока 1300 мА / 15-42 В постоянного тока 1350 мА / 15-42 В постоянного тока 1400 мА / 15-42 В постоянного тока 1450 мА / 15-42 В постоянного тока 1500 мА / 15-42 В постоянного тока 1550 мА / 15-42 В постоянного тока 1600 мА / 15-40 В постоянного тока
Требования к защите от аномалий
Режим защиты Защита от перенапряжения на входе | Защита от холостого хода на входе | Защита от короткого замыкания на входе
Требования к окружающей среде
Рабочая температура Встроенный: -25...+50℃
Максимальная температура корпуса (Tc) 85℃
Температура/влажность хранения -40℃...+80℃ Влажность: ≤85% (без конденсации)
Стандарты сертификации
Сертификат CE, UKCA, SAA
Требования к окружающей среде RoHS2.0, требование Reach
Стандарты безопасности (LVD) EN61347-1, EN61347-2-13
Стандарты ЭМС EN55015, EN61547, EN61000-3-2, EN61000-3-3
Напряжение пробоя Первичная цепь к вторичной: 3,75 кВ переменного тока Первичная цепь к земле: 1,5 кВ переменного тока
Класс защиты IP IP20
Категория продукта Класс I
Прочее
Метод подключения Нажимная клемма, диаметр провода: 0,5-1,0 мм²
Установка Встроенный
Упаковка ПЭ-пакет с перегородками, картон (K=A)
Вес нетто 225±5 г
Срок службы 5 лет гарантии при Ta 230 В, полная нагрузка
Совместимость с разделительными головками
MC002D 6
MC087D 1
MC087D RC
MC131D A&B
MC137D A&B
MSA207D
MC068D RC
MC116D RC
MC116D B1
Информация о продукте

Подключение и функции

Wiring diagram for 65W Isolated Sensor DIM Led Driver
Function diagram for 65W Isolated Sensor DIM Led Driver

Размеры (единица измерения: мм)

Dimension diagram for 65W Isolated Sensor DIM Led Driver
Кривая параметров
Parameter curve diagram for MLC65C-PS Additional parameter curve diagram for MLC65C-PS
Кривая срока службы
Life time curve diagram for 65W Isolated Sensor DIM Led Driver
Настройка выходного тока
Выходной ток Диапазон напряжения S1 S2 S3 S4
1200 мА 15-42 В - - - -
1250 мА 15-42 В - - - ВКЛ
1300 мА 15-42 В - - ВКЛ -
1350 мА 15-42 В - - ВКЛ ВКЛ
1400 мА 15-42 В - ВКЛ ВКЛ -
1450 мА 15-42 В - ВКЛ ВКЛ ВКЛ
1500 мА 15-42 В ВКЛ - ВКЛ ВКЛ
1550 мА 15-42 В ВКЛ ВКЛ ВКЛ -
1600 мА 15-40 В ВКЛ ВКЛ ВКЛ ВКЛ
Инициализация

При включении питания горит постоянно. При настройке датчика изменяется в соответствии с состоянием датчика.

Настройки по умолчанию

Регулировка соответствующего режима тока в соответствии с заказом или потребностями клиента.

Уведомление о применении
  • Пожалуйста, используйте данный продукт в соответствии со спецификациями. Отказ может произойти, если продукт используется за пределами условий эксплуатации.
  • Продукт должен устанавливаться профессиональным электриком. Пожалуйста, отключите питание перед установкой, подключением, изменением настроек DIP-переключателей.
  • Светодиодная цепочка нагрузки должна быть подключена первой, а затем включите входное питание, иначе это может повредить светодиодную цепочку.
  • После отключения питания входного драйвера светодиода на выходном конце будет остаточное напряжение, которое может сохраняться около 3 минут.
