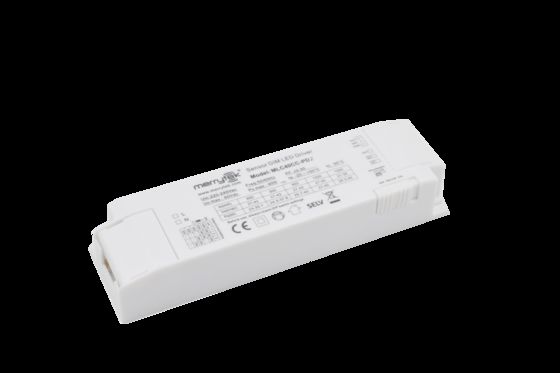

40W изолированный драйвер светодиодов с датчиком и диммированием, с выбором цветовой температуры, 900-1050 мА MLC40CC-PD2

  • 40W Isolated Sensor DIM LED Driver with Color Temperature Selection, 900-1050mA MLC40CC-PD2
Место происхождения Шэньчжэнь, Китай
Фирменное наименование Merrytek
Сертификация CE、UKCA、SAA
Номер модели MLC40CC-PD2
Количество мин заказа 100 шт
Цена Подлежит обсуждению
Упаковывая детали PE-пакеты, картонный картон ((K=A)
Время доставки 1, образец и небольшой заказ: в течение 5 рабочих дней после получения оплаты. 2, объемный заказ: 3-
Условия оплаты T/T.
Поставка способности 10000 ПК/месяц
Подробная информация о продукте
Напряжение 220-240Vac 50Hz /60Hz Резервное питание ≤ 0,5 Вт ((Нет) Оборудование с разделенной головой датчика)
Коэффициент мощности ≥0,95 (Макс. нагрузка 230 В) Проникнуть в ток ≤30A (100 мкс половинного тока) при 230 В переменного тока
Рабочий режим CC IP-рейтинг IP20
Продолжительность жизни 5 лет гарантии@Ta50/TC70°C,230V полная нагрузка
Выделить

40W isolated LED driver

,

sensor DIM LED driver with warranty

,

LED driver color temperature selection
Оставьте сообщение
Характер продукции
40W изолированный драйвер светодиодов с датчиком и выбором цветовой температуры, 900-1050 мА
Особенности продукта
  • Изолированная двухступенчатая схема, полное затемнение и отсутствие мерцания
  • Поддержка DIP-переключателей для установки текущего режима; ползунковые переключатели для выбора CC/CW/WW
  • Поддержка вспомогательного источника питания 8,5 В, с разделительной головкой датчика может обеспечить интегрированную функцию датчика
  • Оснащен портом управления ШИМ-диммированием
  • Подходит для различных микроволновых датчиков или беспроводных смарт-модулей
Параметры
Вход
Номинальное напряжение 220-240 В переменного тока, 50 Гц/60 Гц
Потребляемая мощность в режиме ожидания ≤0,5 Вт (без вспомогательной головки датчика)
Перенапряжение 1 кВ (L/N, EN61000-4-5)
Коэффициент мощности ≥0,95 (230 В, максимальная нагрузка)
Входной ток ≤0,23 А при 230 В переменного тока, полная нагрузка
Пусковой ток ≤30 А (100 мкс, половина тока) при 230 В переменного тока
Рабочая эффективность ≥86% (230 В, максимальная нагрузка)
Выход
Режим работы CC
Тип нагрузки Светодиод
Мерцание ≤5%
Точность постоянного тока Точность постоянного тока ±5%
Параметры вспомогательного драйвера 8,5 ±0,5 В постоянного тока, ток: 100 мА макс.
Напряжение холостого хода 60 В постоянного тока макс.
Мощность при полной нагрузке 40 Вт макс.
Ток нагрузки 900 мА/950 мА/1000 мА/1050 мА
Диапазон выходного напряжения нагрузки 900 мА / 20-42 В постоянного тока
950 мА / 20-45 В постоянного тока
1000 мА / 20-40 В постоянного тока
1050 мА / 20-38 В постоянного тока
Требования к защите от аномалий
Режим защиты Защита от перенапряжения на входе; защита от отсутствия нагрузки на входе; защита от короткого замыкания на входе
Экологические требования
Рабочая температура Встроенная: -25…+60°C
Tcase-max 85°C
Температура/влажность хранения -40°C…+80°C Влажность: ≤85% (без конденсации)
Стандарты сертификации
Сертификат CE, UKCA, SAA
Экологические требования RoHS2.0, требование Reach
Стандарты безопасности (LVD) EN61347-1, EN61347-2-13
Стандарты ЭМС EN55015, EN61547, EN61000-3-2, EN61000-3-3
Напряжение пробоя Первичное к вторичному: 3,75 кВ переменного тока
Класс защиты IP IP20
Категория продукта Класс II
Прочее
Метод подключения Нажимной терминал, диаметр провода: 0,5-1,0 мм²
Установка Встроенная
Упаковка ПЭ-пакет с перегородками, картон (K=A)
Вес нетто 135 ±5 г
Срок службы 5 лет гарантии при Ta50/TC70°C, 230 В, полная нагрузка
Информация о продукте
Подключение и функция
Wiring diagram for 40W Isolated Sensor DIM LED Driver
Размеры (единица измерения: мм)
Dimension diagram of 40W Isolated Sensor DIM LED Driver
Кривая параметров
MLC40CC-PD2 parameter curve MLC40CC-PD2 parameter curve
Кривая срока службы
Life time curve for 40W Isolated Sensor DIM LED Driver
Настройка выходного тока
Выходной ток Диапазон напряжения S1 S2
1050 мА 20-38 В ВКЛ ВКЛ
1000 мА 20-40 В ВКЛ -
950 мА 20-42 В - ВКЛ
900 мА 20-42 В - -
Инициализация

После включения питания яркость составляет половину, а после самотестирования устройство переходит в режим установки яркости по напряжению порта 0-10 В (приостановлено для полной яркости).

Настройки по умолчанию

Настройте соответствующий текущий режим в соответствии с заказом или запросом клиента.

Уведомление о применении
  • Пожалуйста, используйте этот продукт в соответствии со спецификациями. Отказ может произойти, если продукт используется за пределами условий эксплуатации.
  • Продукт должен устанавливаться профессиональным электриком. Пожалуйста, отключите питание перед установкой, подключением, изменением настроек DIP-переключателей.
  • Сначала необходимо подключить светодиодную цепочку нагрузки, а затем включить входное питание, иначе это может повредить светодиодную цепочку.
  • После отключения питания входа светодиодного драйвера на выходном конце будет остаточное напряжение, которое может сохраняться около 3 минут.
