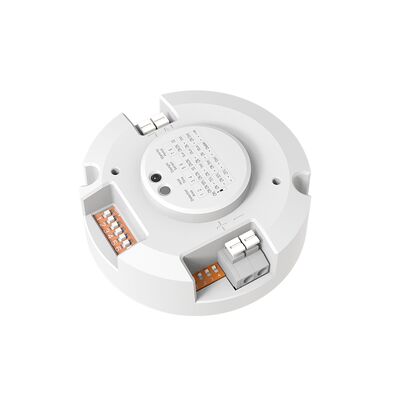

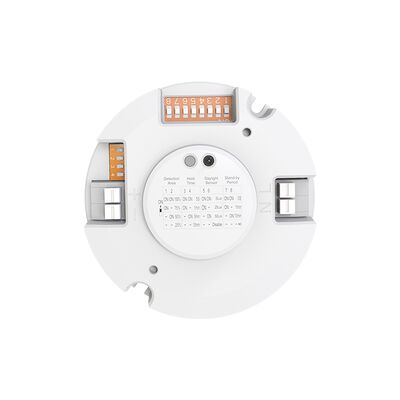

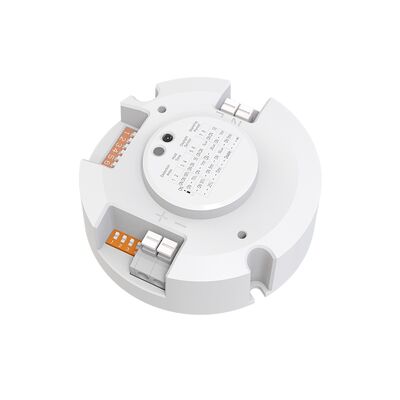

300-900mA Выходный ток 16W Датчик DIM LED Драйвер для потолочного освещения, Дневной приоритет функции MLC16C-DP4

  • 300-900mA Current Output 16W Sensor DIM LED Driver For Ceiling Light, Daylight Priority Function MLC16C-DP4
  • 300-900mA Current Output 16W Sensor DIM LED Driver For Ceiling Light, Daylight Priority Function MLC16C-DP4
  • 300-900mA Current Output 16W Sensor DIM LED Driver For Ceiling Light, Daylight Priority Function MLC16C-DP4
Место происхождения Шэньчжэнь, Китай
Фирменное наименование Merrytek
Сертификация CE, RED
Номер модели MLC16C-DP4
Количество мин заказа 100 шт.
Цена Подлежит обсуждению
Упаковывая детали PE-пакеты, картонный картон ((K=A)
Время доставки 1, образец и небольшой заказ: в течение 5 рабочих дней после получения оплаты. 2, объемный заказ: 3-
Условия оплаты Т/Т
Поставка способности 10000 ПК/месяц
Подробная информация о продукте
Диапазон напряжения 220-240Vac 50Hz /60Hz Проникнуть в ток ≤ 15A (100us полутока) @230V переменного тока
Коэффициент мощности ≥ 0,90,230VAC/максимальная нагрузка Резервное питание ≤0,5 Вт
Мощность на полную нагрузку 16 Вт Макс. Сертификация CE RED
Выделить

16 Вт сенсор DIM LED драйвер

,

Диодный драйвер с приоритетом дневного света

,

Двигатель приглушения датчика 300-900mA
Оставьте сообщение
Характер продукции
16W LED-драйвер с датчиком DIM и выходным током 300-900 мА, функция приоритета дневного света
Особенности продукта
  • Соответствует стандарту ERP с микропотреблением
  • Диапазон ISM 5,8 ГГц, может быть сертифицирован по RED для массового производства
  • Изолированная, без мерцания конструкция с интегрированным драйвером и датчиком
  • Функция коридора и функция приоритета освещения для различных применений
  • Компактный размер для легкой установки внутри осветительных приборов
  • Все параметры настраиваются с помощью DIP-переключателя
Технические характеристики
Входные параметры
Диапазон напряжения 220-240 В переменного тока, 50 Гц/60 Гц
Входной ток ≤0,11A при 230 В переменного тока
Пусковой ток ≤15A (100 мкс полутока) при 230 В переменного тока
THD ≤20%, 230 В переменного тока/Максимальная нагрузка
Коэффициент мощности ≥0,90, 230 В переменного тока/Максимальная нагрузка
Потребляемая мощность в режиме ожидания ≤0,5 Вт
Рабочий КПД ≥82%, при 230 В переменного тока Максимальная нагрузка
Импульсная перегрузка по напряжению L/N:1 кВ
Выходные параметры
Рабочий режим CC
Тип нагрузки LED
Мощность при полной нагрузке 16 Вт Макс
Мерцание Менее 2%
Выходное напряжение без нагрузки 60 В постоянного тока Макс
Ток нагрузки 300 мА/400 мА/500 мА/600 мА/700 мА/800 мА/900 мА
Диапазон выходного напряжения нагрузки 300 мА (9-40 В), 400 мА (9-40 В), 500 мА (9-32 В), 600 мА (9-27 В), 700 мА (9-23 В), 800 мА (9-20 В), 900 мА (9-18 В)
Точность постоянного тока ±5% при 230 В переменного тока
Параметры датчика
Рабочая частота 5,8 ГГц ±75 МГц, диапазон ISM
Мощность передачи 1 мВт
Зона обнаружения 25%/50%/75%/100%
Время удержания 5 с/1 мин/5 мин/10 мин
Период ожидания 0 с/1 мин/10 мин/+∞
Параметры датчика дневного света
Порог дневного света 5 люкс/25 люкс/50 люкс/Отключено
Приоритет дневного света вкл/выкл Вкл: 5 люкс/25 люкс/50 люкс | Выкл: 50 люкс/100 люкс/150 люкс
Уровень DIM в режиме ожидания 15%
Радиус обнаружения (чувствительность: 100%) Потолочный монтаж 3 м: 0,3 м/с ≥4 м, 1 м/с ≥2,5 м
Настенный монтаж 2 м: 0,3 м/с ≥10 м, 1 м/с ≥5 м
Высота монтажа 3 м Типичное значение (6 м Макс)
Угол поля 3 дБ 90°@Xz плоскость, 95°@Yz плоскость
Защита и экологические характеристики
Защита от перенапряжения Да, самовосстановление
Защита от отсутствия нагрузки Да, самовосстановление
Защита от короткого замыкания Да, самовосстановление
Рабочая температура -25…+50℃
Максимальная температура (Tc) 75℃
Температура/влажность хранения -40℃…+80℃ Влажность: 85%
Выдерживаемое напряжение 3750 В переменного тока 5 мА 60 с (вход "L N" к выходу SEC+ SEC-)
Сертификаты и стандарты
Стандарты безопасности (LVD) EN61347-1, EN61347-2-13
Стандарты EMC EN55015, EN61547, EN61000-3-2, EN61000-3-3
Экологические требования Соответствует RoHS
Сертификат CE RED
Рейтинг IP IP20
Класс защиты Класс II
Физические характеристики
Способ подключения Нажимная клемма, диаметр провода: 0,5-1,5 мм²
Установка Встроенный
Размер установки Ф73 мм × В23 мм
Упаковка Картонная коробка с перегородкой из полиэтиленового пакета (K=A)
Вес нетто 78±3 г
Срок службы 5 лет гарантии при Ta 230 В полной нагрузке
Приведенные значения параметра обнаружения типичны и измерены тестерами ростом 165 см в открытой среде помещения.
Рабочие функции

Функция вкл/выкл: Установка "периода ожидания" на "0 с", с другими параметрами, настроенными в соответствии с практическим применением.

On/Off function diagram showing DIP switch settings

3-ступенчатая функция диммирования: Установка периода ожидания на "30 с/10 мин", с другими параметрами, настроенными в соответствии с практическим применением.

3-step dimming function diagram showing DIP switch settings

Функция приоритета дневного света: Установка периода ожидания на "+∞", с другими параметрами, настроенными в соответствии с практическим применением.

Daylight priority function diagram showing DIP switch settings
Размеры
Product dimension diagram showing measurements in millimeters
Схема подключения
Wiring diagram showing electrical connections
Внутренняя структура
Internal structure diagram of the LED driver
Размеры выреза
Cut-out size diagram showing installation measurements
Настройки DIP-переключателя
Зона обнаружения
Переключатель 1 Переключатель 2 Область
ВКЛ ВКЛ 100%
ВКЛ - 75%
- ВКЛ 50%
- - 25%
Время удержания
Переключатель 3 Переключатель 4 Время
ВКЛ ВКЛ 5 с
ВКЛ - 1 мин
- ВКЛ 5 мин
- - 10 мин
Датчик дневного света
Переключатель 5 Переключатель 6 Порог дневного света Вкл/Выкл
ВКЛ ВКЛ 5 люкс 5 люкс/50 люкс
ВКЛ - 25 люкс 25 люкс/100 люкс
- ВКЛ 50 люкс 50 люкс/150 люкс
- - Отключено Отключено
Реализация функции приоритета дневного света при установке "периода ожидания" на "+∞"
Период ожидания
Переключатель 7 Переключатель 8 Период
ВКЛ ВКЛ 0 с
ВКЛ - 1 мин
- ВКЛ 10 мин
- - +∞
Выходной ток
Выходной ток Выходное напряжение Переключатель 1 Переключатель 2 Переключатель 3 Переключатель 4
300 мА 9-40 В - - - -
400 мА 9-40 В - - - ВКЛ
500 мА 9-32 В - - ВКЛ ВКЛ
600 мА 9-27 В - ВКЛ - ВКЛ
700 мА 9-23 В - ВКЛ ВКЛ ВКЛ
800 мА 9-20 В ВКЛ ВКЛ - ВКЛ
900 мА 9-18 В ВКЛ ВКЛ ВКЛ ВКЛ
Диаграмма направленности
Высота потолочного монтажа: 3 м Чувствительность: 100%/75%/50%/25%
Radiation pattern for 3m ceiling mount with normal movement
Нормальное движение (Скорость: 1 м/с)
Radiation pattern for 3m ceiling mount with slow movement
Медленное движение (Скорость 0,3 м/с) - Примечание: Нет данных обнаружения при чувствительности 25%, высоте монтажа 3 м
Высота потолочного монтажа: 6 м Чувствительность: 100%/75%
Radiation pattern for 6m ceiling mount with normal movement
Нормальное движение (Скорость: 1 м/с)
Radiation pattern for 6m ceiling mount with slow movement
Медленное движение (Скорость 0,3 м/с) - Примечание: Нет данных обнаружения при чувствительности 50%/25%, высоте монтажа 6 м
Высота настенного монтажа: 2 м Чувствительность: 100%/75%/50%/25%
Radiation pattern for 2m wall mount with normal movement
Нормальное движение (Скорость: 1 м/с)
Radiation pattern for 2m wall mount with slow movement
Медленное движение (Скорость 0,3 м/с)
Инициализация

При включении питания продукт автоматически включает свет на 100% яркости. Через 10 секунд он выключает свет. Во время инициализации продукт не может обнаруживать сигналы движения.

Заводские настройки

Чувствительность: 100%; Время удержания: 5 с; Период ожидания: 0 с; Датчик дневного света: Отключено.

Руководство по применению
  • Установка должна выполняться профессиональным электриком. Отключите питание перед установкой, подключением проводов или изменением настроек DIP-переключателя.
  • Микроволновые датчики хорошо проникают через пластиковые и деревянные предметы, но избегайте металлических аксессуаров, металлических корпусов и стеклянных корпусов рядом с антенной, так как они влияют на передачу и прием.
  • Устанавливайте микроволновые датчики на расстоянии не менее 2 м от выключателей, маршрутизаторов и других беспроводных устройств, чтобы избежать радиопомех (для 5G WIFI требуется расстояние более 2 м).
  • Держите поверхность антенны подальше от входного переменного и выходного постоянного тока, чтобы избежать помех сигнала.
  • Избегайте установки рядом с вибрирующим оборудованием или движущимися объектами, так как вибрационные сигналы могут вызывать ложные срабатывания. Держитесь подальше от крупного металлического оборудования, вентиляционных труб, выходов кондиционеров, вытяжных отверстий и дымовых машин. Проходящие домашние животные могут активировать датчик.
  • Подходит для установки внутри помещений. Для полуоткрытого или наружного использования ветер и дождь могут вызывать ложные срабатывания. В металлических приспособлениях или узких средах уменьшите чувствительность или обратитесь к производителю.
  • Настенный монтаж значительно увеличивает расстояние обнаружения - уменьшите чувствительность или обратитесь к производителю за поддержкой.
  • Технические характеристики продукта могут быть изменены без предварительного уведомления из-за постоянных улучшений.
  • Зона чувствительности зависит от скорости движения объекта, размера объекта, высоты монтажа, угла монтажа, рабочей среды и отражающих материалов.
  • Значения датчика дневного света измеряются в солнечных условиях без теней и с рассеянным отражением окружающего света. Фактические значения освещенности могут варьироваться в зависимости от окружающей среды, времени года и климата.
