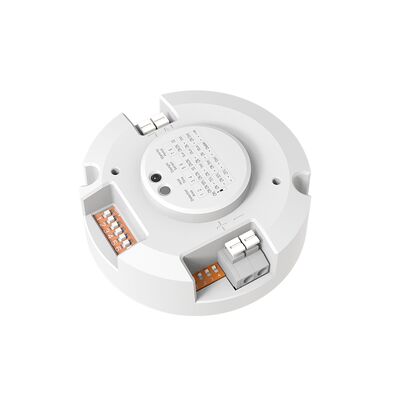

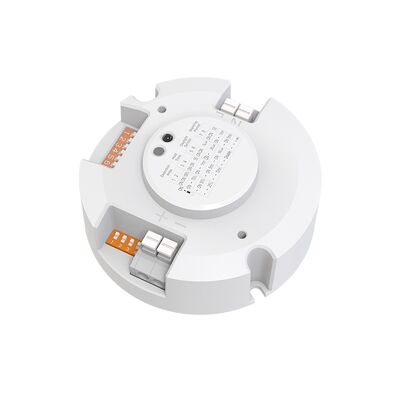

300-900mA Выходный ток 16W Сенсор DIM LED драйвер для потолочного освещения, функции приоритета дневного света
| Место происхождения | Шэньчжэнь, Китай |
|---|---|
| Фирменное наименование | Merrytek |
| Сертификация | CE, RED |
| Номер модели | MLC16C-DP4 |
| Количество мин заказа | 100 шт. |
| Цена | Подлежит обсуждению |
| Упаковывая детали | PE-пакеты, картонный картон ((K=A) |
| Время доставки | 1, образец и небольшой заказ: в течение 5 рабочих дней после получения оплаты. 2, объемный заказ: 3- |
| Условия оплаты | Т/Т |
| Поставка способности | 10000 ПК/месяц |
Свяжитесь со мной для бесплатных образцов и купонов.
WhatsApp:0086 18588475571
WECHAT: 0086 18588475571
Скайп: sales10@aixton.com
Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.
xПодробная информация о продукте
| Диапазон напряжения | 220-240Vac 50Hz /60Hz | Проникнуть в ток | ≤ 15A (100us полутока) @230V переменного тока |
|---|---|---|---|
| Коэффициент мощности | ≥ 0,90,230VAC/максимальная нагрузка | Мощность в режиме ожидания | ≤0,5 Вт |
| Мощность на полную нагрузку | 16 Вт Макс. | Сертификация | CE RED |
| Выделить | 16 Вт сенсор DIM LED драйвер,Диодный драйвер с приоритетом дневного света,Двигатель приглушения датчика 300-900mA |
||
Характер продукции
16W LED-драйвер с датчиком DIM и выходным током 300-900 мА, функция приоритета дневного света
Особенности продукта
- Соответствует стандарту ERP с микропотреблением
- Диапазон ISM 5,8 ГГц, может быть сертифицирован по RED для массового производства
- Изолированная, без мерцания конструкция с интегрированным драйвером и датчиком
- Функция коридора и функция приоритета освещения для различных применений
- Компактный размер для легкой установки внутри осветительных приборов
- Все параметры настраиваются с помощью DIP-переключателя
Технические характеристики
Входные параметры
| Диапазон напряжения | 220-240 В переменного тока, 50 Гц/60 Гц |
| Входной ток | ≤0,11A при 230 В переменного тока |
| Пусковой ток | ≤15A (100 мкс полутока) при 230 В переменного тока |
| THD | ≤20%, 230 В переменного тока/Максимальная нагрузка |
| Коэффициент мощности | ≥0,90, 230 В переменного тока/Максимальная нагрузка |
| Потребляемая мощность в режиме ожидания | ≤0,5 Вт |
| Рабочий КПД | ≥82%, при 230 В переменного тока Максимальная нагрузка |
| Импульсная перегрузка по напряжению | L/N:1 кВ |
Выходные параметры
| Рабочий режим | CC |
| Тип нагрузки | LED |
| Мощность при полной нагрузке | 16 Вт Макс |
| Мерцание | Менее 2% |
| Выходное напряжение без нагрузки | 60 В постоянного тока Макс |
| Ток нагрузки | 300 мА/400 мА/500 мА/600 мА/700 мА/800 мА/900 мА |
| Диапазон выходного напряжения нагрузки | 300 мА (9-40 В), 400 мА (9-40 В), 500 мА (9-32 В), 600 мА (9-27 В), 700 мА (9-23 В), 800 мА (9-20 В), 900 мА (9-18 В) |
| Точность постоянного тока | ±5% при 230 В переменного тока |
Параметры датчика
| Рабочая частота | 5,8 ГГц ±75 МГц, диапазон ISM |
| Мощность передачи | 1 мВт |
| Зона обнаружения | 25%/50%/75%/100% |
| Время удержания | 5 с/1 мин/5 мин/10 мин |
| Период ожидания | 0 с/1 мин/10 мин/+∞ |
Параметры датчика дневного света
| Порог дневного света | 5 люкс/25 люкс/50 люкс/Отключено |
| Приоритет дневного света вкл/выкл | Вкл: 5 люкс/25 люкс/50 люкс | Выкл: 50 люкс/100 люкс/150 люкс |
| Уровень DIM в режиме ожидания | 15% |
| Радиус обнаружения (чувствительность: 100%) | Потолочный монтаж 3 м: 0,3 м/с ≥4 м, 1 м/с ≥2,5 м Настенный монтаж 2 м: 0,3 м/с ≥10 м, 1 м/с ≥5 м |
| Высота монтажа | 3 м Типичное значение (6 м Макс) |
| Угол поля 3 дБ | 90°@Xz плоскость, 95°@Yz плоскость |
Защита и экологические характеристики
| Защита от перенапряжения | Да, самовосстановление |
| Защита от отсутствия нагрузки | Да, самовосстановление |
| Защита от короткого замыкания | Да, самовосстановление |
| Рабочая температура | -25…+50℃ |
| Максимальная температура (Tc) | 75℃ |
| Температура/влажность хранения | -40℃…+80℃ Влажность: 85% |
| Выдерживаемое напряжение | 3750 В переменного тока 5 мА 60 с (вход "L N" к выходу SEC+ SEC-) |
Сертификаты и стандарты
| Стандарты безопасности (LVD) | EN61347-1, EN61347-2-13 |
| Стандарты EMC | EN55015, EN61547, EN61000-3-2, EN61000-3-3 |
| Экологические требования | Соответствует RoHS |
| Сертификат | CE RED |
| Рейтинг IP | IP20 |
| Класс защиты | Класс II |
Физические характеристики
| Способ подключения | Нажимная клемма, диаметр провода: 0,5-1,5 мм² |
| Установка | Встроенный |
| Размер установки | Ф73 мм × В23 мм |
| Упаковка | Картонная коробка с перегородкой из полиэтиленового пакета (K=A) |
| Вес нетто | 78±3 г |
| Срок службы | 5 лет гарантии при Ta 230 В полной нагрузке |
Приведенные значения параметра обнаружения типичны и измерены тестерами ростом 165 см в открытой среде помещения.
Рабочие функции
Функция вкл/выкл: Установка "периода ожидания" на "0 с", с другими параметрами, настроенными в соответствии с практическим применением.
3-ступенчатая функция диммирования: Установка периода ожидания на "30 с/10 мин", с другими параметрами, настроенными в соответствии с практическим применением.
Функция приоритета дневного света: Установка периода ожидания на "+∞", с другими параметрами, настроенными в соответствии с практическим применением.
Размеры
Схема подключения
Внутренняя структура
Размеры выреза

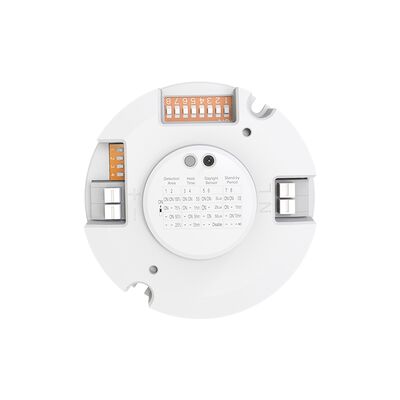

Настройки DIP-переключателя
Зона обнаружения
| Переключатель 1 | Переключатель 2 | Область |
|---|---|---|
| ВКЛ | ВКЛ | 100% |
| ВКЛ | - | 75% |
| - | ВКЛ | 50% |
| - | - | 25% |
Время удержания
| Переключатель 3 | Переключатель 4 | Время |
|---|---|---|
| ВКЛ | ВКЛ | 5 с |
| ВКЛ | - | 1 мин |
| - | ВКЛ | 5 мин |
| - | - | 10 мин |
Датчик дневного света
| Переключатель 5 | Переключатель 6 | Порог дневного света | Вкл/Выкл |
|---|---|---|---|
| ВКЛ | ВКЛ | 5 люкс | 5 люкс/50 люкс |
| ВКЛ | - | 25 люкс | 25 люкс/100 люкс |
| - | ВКЛ | 50 люкс | 50 люкс/150 люкс |
| - | - | Отключено | Отключено |
Реализация функции приоритета дневного света при установке "периода ожидания" на "+∞"
Период ожидания
| Переключатель 7 | Переключатель 8 | Период |
|---|---|---|
| ВКЛ | ВКЛ | 0 с |
| ВКЛ | - | 1 мин |
| - | ВКЛ | 10 мин |
| - | - | +∞ |
Выходной ток
| Выходной ток | Выходное напряжение | Переключатель 1 | Переключатель 2 | Переключатель 3 | Переключатель 4 |
|---|---|---|---|---|---|
| 300 мА | 9-40 В | - | - | - | - |
| 400 мА | 9-40 В | - | - | - | ВКЛ |
| 500 мА | 9-32 В | - | - | ВКЛ | ВКЛ |
| 600 мА | 9-27 В | - | ВКЛ | - | ВКЛ |
| 700 мА | 9-23 В | - | ВКЛ | ВКЛ | ВКЛ |
| 800 мА | 9-20 В | ВКЛ | ВКЛ | - | ВКЛ |
| 900 мА | 9-18 В | ВКЛ | ВКЛ | ВКЛ | ВКЛ |
Диаграмма направленности
Высота потолочного монтажа: 3 м Чувствительность: 100%/75%/50%/25%
Нормальное движение (Скорость: 1 м/с)
Медленное движение (Скорость 0,3 м/с) - Примечание: Нет данных обнаружения при чувствительности 25%, высоте монтажа 3 м
Высота потолочного монтажа: 6 м Чувствительность: 100%/75%
Нормальное движение (Скорость: 1 м/с)
Медленное движение (Скорость 0,3 м/с) - Примечание: Нет данных обнаружения при чувствительности 50%/25%, высоте монтажа 6 м
Высота настенного монтажа: 2 м Чувствительность: 100%/75%/50%/25%
Нормальное движение (Скорость: 1 м/с)
Медленное движение (Скорость 0,3 м/с)
Инициализация
При включении питания продукт автоматически включает свет на 100% яркости. Через 10 секунд он выключает свет. Во время инициализации продукт не может обнаруживать сигналы движения.
Заводские настройки
Чувствительность: 100%; Время удержания: 5 с; Период ожидания: 0 с; Датчик дневного света: Отключено.
Руководство по применению
- Установка должна выполняться профессиональным электриком. Отключите питание перед установкой, подключением проводов или изменением настроек DIP-переключателя.
- Микроволновые датчики хорошо проникают через пластиковые и деревянные предметы, но избегайте металлических аксессуаров, металлических корпусов и стеклянных корпусов рядом с антенной, так как они влияют на передачу и прием.
- Устанавливайте микроволновые датчики на расстоянии не менее 2 м от выключателей, маршрутизаторов и других беспроводных устройств, чтобы избежать радиопомех (для 5G WIFI требуется расстояние более 2 м).
- Держите поверхность антенны подальше от входного переменного и выходного постоянного тока, чтобы избежать помех сигнала.
- Избегайте установки рядом с вибрирующим оборудованием или движущимися объектами, так как вибрационные сигналы могут вызывать ложные срабатывания. Держитесь подальше от крупного металлического оборудования, вентиляционных труб, выходов кондиционеров, вытяжных отверстий и дымовых машин. Проходящие домашние животные могут активировать датчик.
- Подходит для установки внутри помещений. Для полуоткрытого или наружного использования ветер и дождь могут вызывать ложные срабатывания. В металлических приспособлениях или узких средах уменьшите чувствительность или обратитесь к производителю.
- Настенный монтаж значительно увеличивает расстояние обнаружения - уменьшите чувствительность или обратитесь к производителю за поддержкой.
- Технические характеристики продукта могут быть изменены без предварительного уведомления из-за постоянных улучшений.
- Зона чувствительности зависит от скорости движения объекта, размера объекта, высоты монтажа, угла монтажа, рабочей среды и отражающих материалов.
- Значения датчика дневного света измеряются в солнечных условиях без теней и с рассеянным отражением окружающего света. Фактические значения освещенности могут варьироваться в зависимости от окружающей среды, времени года и климата.
