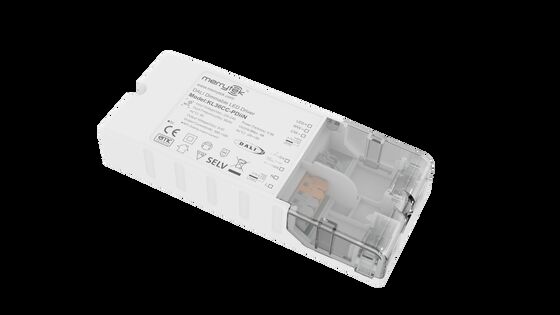

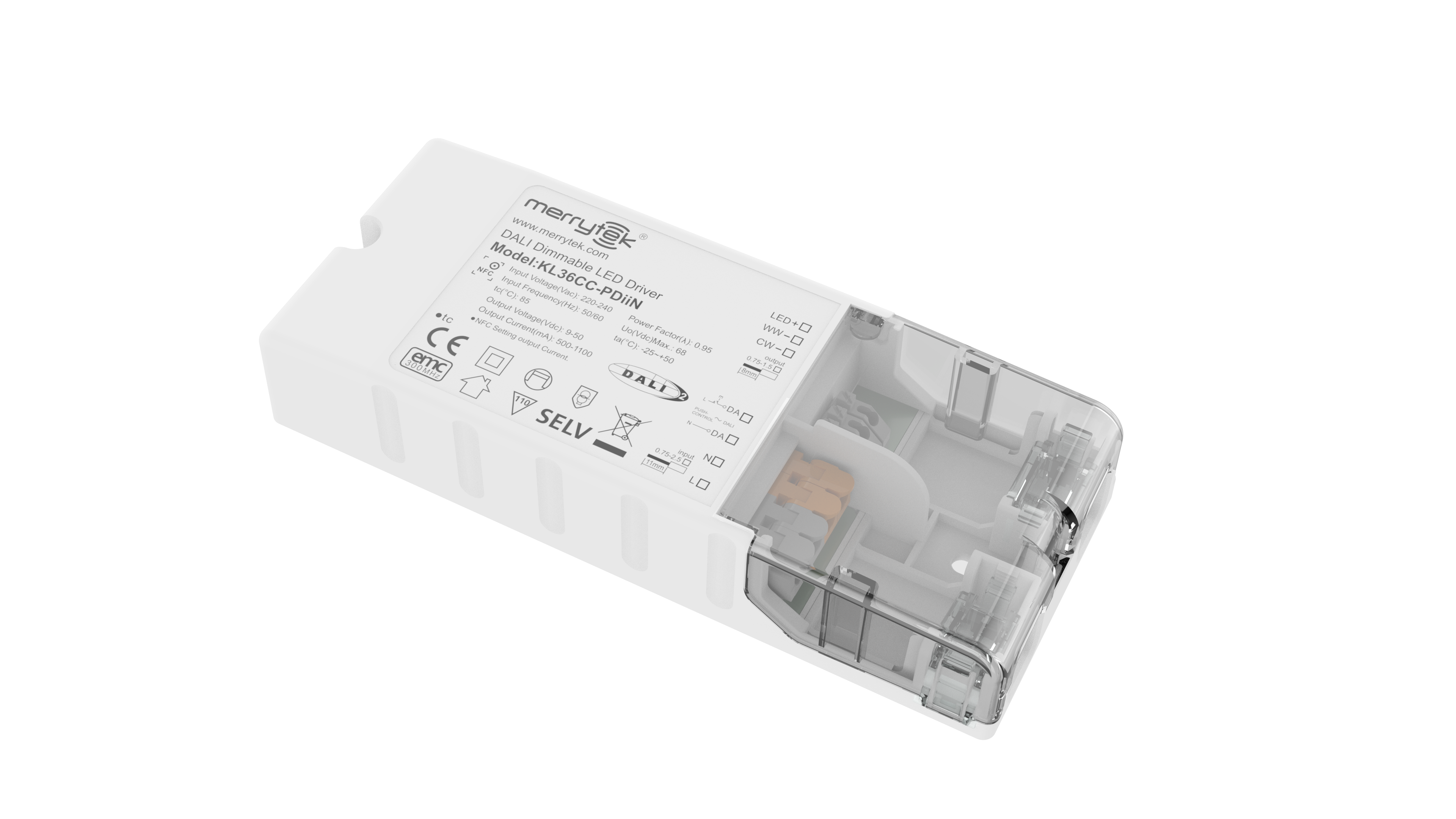

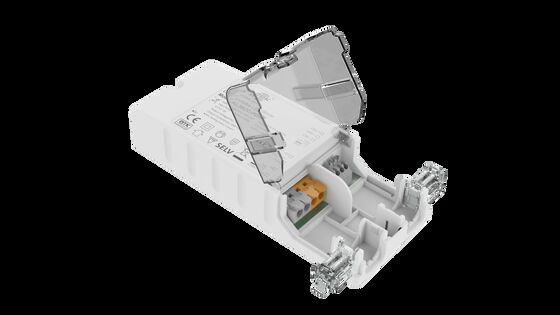

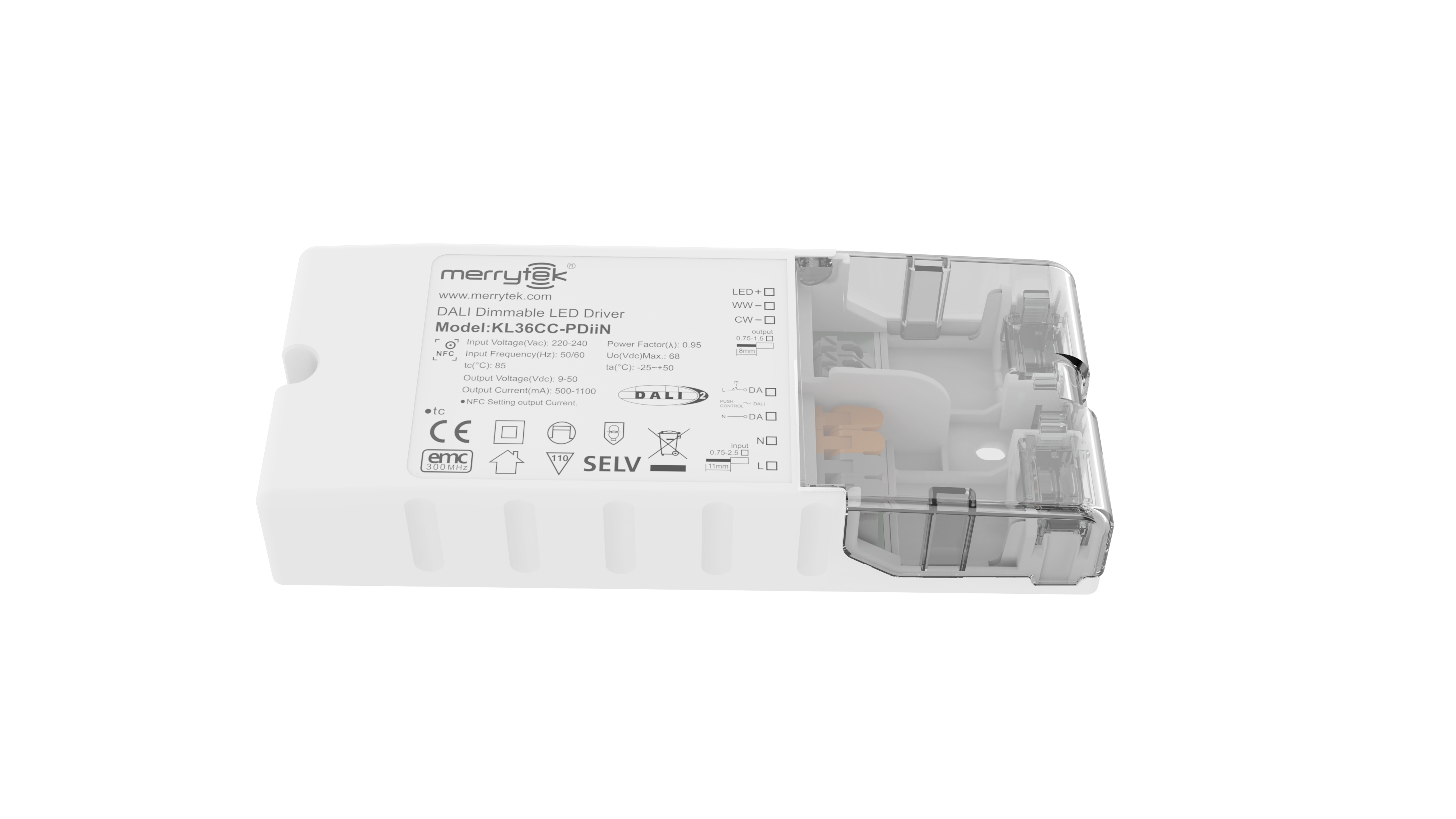

36 Вт программируемый NFC DALI DT8 светодиодный драйвер постоянного тока 500ma до 1100ma выход

  • 36W NFC programmable DALI DT8 LED driver constant current 500ma to 1100ma output
  • 36W NFC programmable DALI DT8 LED driver constant current 500ma to 1100ma output
  • 36W NFC programmable DALI DT8 LED driver constant current 500ma to 1100ma output
Место происхождения Шэньчжэнь, Китай
Фирменное наименование Merrytek
Сертификация CE
Номер модели KL36CC-PDiiN
Количество мин заказа 100 шт.
Цена Подлежит обсуждению
Упаковывая детали белая коробка + Указания Клипборд Внешняя коробка ((K=A)
Время доставки 1, Образец и небольшой заказ: В течение 5 рабочих дней после получения оплаты. 2, Большой заказ: 4-5
Условия оплаты Т/Т
Поставка способности 20,000pcs в месяц

Свяжитесь со мной для бесплатных образцов и купонов.

WhatsApp:0086 18588475571

WECHAT: 0086 18588475571

Скайп: sales10@aixton.com

Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.

x
Подробная информация о продукте
Рабочее напряжение 220-240Vac 50Hz /60Hz Коэффициент мощности ≥ 0,95 @ 230VAC (полной нагрузкой)
Мощность в режиме ожидания ≤ 0,5 Вт ((@ 230 Вт) Эффективность 88%Макс. @230 В переменного тока (Полная нагрузка)
Операционный режим DALI2 DT8 затемнение и затемнение PUSH Установочный размер 154*63*28 мм
Гарантия 5 лет Постоянный выходный ток 500-1100 мА
Выделить

36 Вт DALI DT8 светодиодный драйвер

,

Светодиодный драйвер

,

программируемый по NFC
Оставьте сообщение
Характер продукции
36 Вт НФК программируемый DALI DT8 LED драйвер
Постоянный ток от 500 до 1100 мА
Характеристики продукта
  • Без мерцания для всего диапазона затемнения
  • Мощность режима ожидания менее 0,5 Вт
  • Основное затемнение с кнопкой
  • Технология NFC для беспроводного программирования
  • Встроенный интерфейс DALI DT8
  • Централизованная аварийная операция постоянного тока DT19
  • Компенсация CLO
  • Защита: короткое замыкание / перегрев / перенапряжение
  • Снижение тока при высокой температуре окружающей среды
  • Нажмите на тусклость с функцией памяти
  • 5-летняя гарантия
Технические параметры
Спецификации ввода
Рабочее напряжение 198-264Vac 50Hz/60Hz
Номинальное входное напряжение 220-240Vac 50Hz/60Hz
Диапазон входного напряжения постоянного тока 200-240Вдц
Вводный ток 0.19А Макс.
Вводный входной ток < 15A (ширина импульса полутока 100μs) @230Vac
Фактор мощности (@230V 100% нагрузки) ≥ 0.95
Общее гармоническое искажение Типичный: 15% (@230Vac, 100% нагрузки)
Мощность в режиме ожидания ≤ 0,5 Вт (@ 230 Вт при выключении DALI)
Эффективность (@230Vac, 100% нагрузки) 88% максимум.
Способ проводки Поперечное сечение провода: 0,75-2,5 мм2
Спецификации выпуска
Режим работы Постоянный ток
Тип груза Светодиодные
Требование к риппу Значение мерцания: менее 5% для всего диапазона затемнения
Время запуска < 1s (@ 230Vac); < 0,5s (@ 200Vdc)
Выходное напряжение без нагрузки 68 В постоянного тока Макс.
Диапазон выходной напряженности нагрузки 9-50В постоянного тока
Выходная мощность при полной нагрузке 36 Вт максимум.
Выходной ток нагрузки 500-1100 мА
Точность постоянного тока ± 5%
Способ проводки Поперечное сечение провода: 0,75-1,5 мм2
Метод контроля
Первичное затемнение PUSH Первичное приглушение PUSH (максимальная длина свинцового провода: 20 м)
Облегчение DALI Облегчение DALI (максимальная длина провода: 300 м)
Диапазон затемнения Первичное затемнение PUSH & DALI: 0%-100%
Требования к защите
Выпуск над защитой от температуры Да, без функции самовосстановления (можно запросить)
Защита от выходной короткой цепи Да, с функцией самовосстановления (можно запросить)
Окружающая среда
Рабочая температура/влажность -25°C~50°C Влажность: 85% (неконденсирующая)
Температура/влажность хранения -40°C~80°C, влажность: 85% (неконденсирующая)
Максимальная температура корпуса (Tc) 85°С
Безопасность и ЭМК
Стандарт EMC EN55015 EN61547 EN61000-2 EN61000-3-3
Стандарт протокола DALI IEC62386-101 / 102 / 207 DT6 / 209 DT8 / 220 DT19 / 251 / 252 / 253
Стандарт безопасности EN61347-1 EN61347-2-13
Сертификация CE, CB, ENEC
Выдерживать напряжение 3750Vac, 5mA, 60s (вход "L N" - выход "SEC")
Другие спецификации
Степень защиты IP20
Вид защиты Класс II
Тип установки Независимая установка
Размер 154×63×28 мм
Функция памяти при отключении Да, отключение памяти PUSH
Синхронизация приглушения PUSH Параллельно: 15 единиц максимум. Серия: 25 единиц максимум.
Требования к упаковке PE-пакет + kraftbox + руководство + перегородка + наружная коробка (K=A)
Вес 1790,5±5 г
Жизнь 5 лет @Ta полная нагрузка
Примечание: Все параметры испытываются при входном напряжении 230 Vac и 25 градусов, если это не указано.
Размеры
36 Вт программируемый NFC DALI DT8 светодиодный драйвер постоянного тока 500ma до 1100ma выход 0
36 Вт программируемый NFC DALI DT8 светодиодный драйвер постоянного тока 500ma до 1100ma выход 1
Диаграммы проводки
Режим канала: 1 адрес для 2 канала (209 DT8); 2 адреса для 2 канала (207 DT6); 1 адрес для 2 канала (207 DT6)
36 Вт программируемый NFC DALI DT8 светодиодный драйвер постоянного тока 500ma до 1100ma выход 2
36 Вт программируемый NFC DALI DT8 светодиодный драйвер постоянного тока 500ma до 1100ma выход 3
Рисунок А: ПУШ ДИММИНАЦИЯ (параллельно) Рисунок В: ПУШ ДИММИНАЦИЯ (серия)
36 Вт программируемый NFC DALI DT8 светодиодный драйвер постоянного тока 500ma до 1100ma выход 4
Рисунок С: Приглушение DALI
Режим канала: 1 адрес для 1 канала (207 DT6)
36 Вт программируемый NFC DALI DT8 светодиодный драйвер постоянного тока 500ma до 1100ma выход 5
36 Вт программируемый NFC DALI DT8 светодиодный драйвер постоянного тока 500ma до 1100ma выход 6
Рисунок D: ПУШ ДИМПУР (параллельно) Рисунок E: ПУШ ДИМПУР (серия)
36 Вт программируемый NFC DALI DT8 светодиодный драйвер постоянного тока 500ma до 1100ma выход 7
Рисунок F: Приглушение DALI
Кривые понижения и затуманивания
36 Вт программируемый NFC DALI DT8 светодиодный драйвер постоянного тока 500ma до 1100ma выход 8
Кривая затемнения
36 Вт программируемый NFC DALI DT8 светодиодный драйвер постоянного тока 500ma до 1100ma выход 9
36 Вт программируемый NFC DALI DT8 светодиодный драйвер постоянного тока 500ma до 1100ma выход 10
Текущее соответствующее напряжение
Ток (mA) Pomax (W) Выход (V)
50025.09 ¢50
55027.59 ¢50
60030.09 ¢50
65032.59 ¢50
70035.09 ¢50
75036.09 ¢ 48
80036.09 ¢45
85035.79 ‰ 42
90036.09 ¢40
95036.19 ¢ 38
100036.09 ¢ 36
105035.79 ‰ 34
110036.39 ¢33
Типичные наборы данных о токе служат справочником при выборе моделей светодиодных светильников. Более высокие уровни тока могут устанавливаться с помощью NFC с использованием мобильной APP, регулируемой в шагах 1mA.
36 Вт программируемый NFC DALI DT8 светодиодный драйвер постоянного тока 500ma до 1100ma выход 11
Сканируйте код для загрузки приложения Merrytek NFC
Описание операции включения/выключения и приглушения
  • А.Для включения или выключения светодиодного драйвера коротко нажмите на переключатель PUSH (0,1s-1s).
  • В.Приглушение: нажмите и удерживайте переключатель PUSH (1s-8s), чтобы достичь приглушения или яркости с диапазоном 2-100%.
  • В.Настройка цветовой температуры: Выключите свет с помощью PUSH, затем нажмите и удержите, чтобы настроить цветовую температуру от текущей яркости.Никакая операция в течение 5 секунд выходит из режима регулировки цвета.
  • Д.Память: Приглушенная память PUSH имеет функцию затемнения памяти.
  • Э.Синхронизация приглушения: источники питания, подключенные к одному и тому же переключателю PUSH, могут быть синхронизированы путем нажатия и удержания более 15 секунд.
  • Ф.Режим затемнения DALI: подключение к системе DALI для затемнения через хост DALI с диапазоном от 0 до 100%.
Важные замечания
  • Перед включением входной мощности светодиодный драйвер должен быть подключен к нагрузке; в противном случае светодиодный драйвер может быть поврежден.
  • После отключения входа светодиодного привода на выходе будет остаточное напряжение, которое может сохраняться около 3 минут.
  • Перед установкой параметров через NFC убедитесь, что драйвер отключен.
