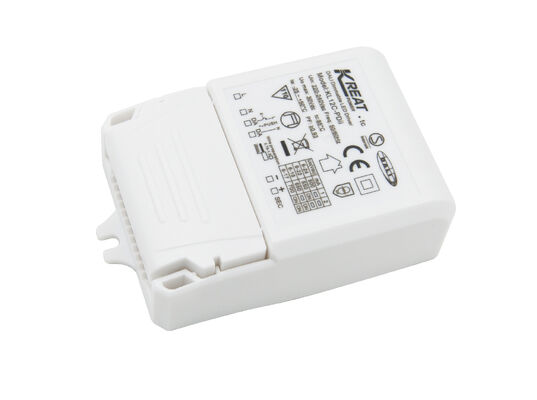

Драйвер светодиодов DALI2 DT6 150-500 мА, 12 Вт, с диммированием и NFC-программированием для светодиодных точечных светильников

  • DALI2 DT6 150-500mA 12W Dimmable LED Driver For Led downlight With NFC Programming
Место происхождения Шэньчжэнь, Китай
Фирменное наименование Merrytek
Сертификация CE
Номер модели KL12C-PDiiN
Количество мин заказа 100 шт.
Цена Подлежит обсуждению
Упаковывая детали белая коробка + Указания Клипборд Внешняя коробка ((K=A)
Время доставки 1. Образец и небольшой заказ: в течение 5 рабочих дней после получения оплаты. 2. Оптовый заказ: 4-5
Условия оплаты Т/Т
Поставка способности 20,000pcs в месяц
Подробная информация о продукте
Рабочее напряжение 220-240Vac 50Hz /60Hz Коэффициент мощности ≥0.9C при 230 В переменного тока (полная нагрузка)
Резервное питание ≤ 0,5 Вт ((@ 230 Вт) Эффективность 83% максимум. @230VAC (полное нагрузка)
Режим работы Приглушение DALI2 и приглушение PUSH Установочный размер 88*52*25,5 мм
Гарантия 5 лет Постоянный выходный ток 150-500 мА
Выделить

Диммируемый светодиодный драйвер DALI2 12 Вт

,

Программируемый светодиодный драйвер для точечных светильников с NFC

,

Светодиодный драйвер DALI2.0 150-500 мА
Оставьте сообщение
Характер продукции
DALI2 DT6 150-500mA 12W Снижаемый светодиодный драйвер для светодиодного освещения с программированием NFC
Обзор продукции

DALI2 DT6 150-500mA 12W диммируемый светодиодный драйвер для светодиодного освещения с программированием NFC

Характеристики продукта
  • Без мерцания для всего диапазона затемнения
  • Мощность режима ожидания менее 0,5 Вт
  • Основное затемнение с кнопкой
  • Технология NFC для беспроводного программирования
  • Встроенный интерфейс DALI DT6
  • Централизованная аварийная операция постоянного тока DT19
  • Компенсация CLO
  • Защита: короткое замыкание / перегрев / перенапряжение
  • Снижение тока при высокой температуре окружающей среды
  • Нажмите на тусклость с функцией памяти
  • 5-летняя гарантия
Технические параметры
Микросерия: KL12C-PDiiN
Спецификации ввода
Рабочее напряжение 198-264Vac 50Hz/60Hz
Номинальное входное напряжение 220-240Vac 50Hz/60Hz
Диапазон входной напряженности постоянного тока 200-240Вдц
Вводный ток 0.07А Макс.
Вводный входной ток < 15A (ширина импульса полутока 100μs) @230Vac
Фактор мощности (@230V 100% нагрузки) ≥ 0,9C
Общее гармоническое искажение Типичный: 15% (@230Vac, 100% нагрузки)
Мощность в режиме ожидания ≤ 0,5 Вт (@ 230 Вт при выключении PUSH или DALI)
Эффективность (@230Vac, 100% нагрузки) 83%
Способ проводки 0.75-1.5 мм2
Спецификации выпуска
Режим работы Постоянный ток
Тип груза Светодиодные
Требование к риппу Значение мерцания: менее 5% для всего диапазона затемнения
Время запуска < 1s (@ 230Vac); < 0,5s (@ 200Vdc)
Выходное напряжение без нагрузки 55 вольт постоянного тока Макс.
Диапазон выходной напряженности нагрузки 3-40В постоянного тока
Выходная мощность при полной нагрузке 12 Вт
Выходной ток нагрузки 150-500 мА
Постоянный ток/напряжение Точность Точность постоянного тока ± 5%
Способ проводки Нажимный конец, поперечное сечение провода: 0,75-1,5 мм2
Метод контроля
Первичное затемнение PUSH Первичное затемнение PUSH (максимальная длина провода: 20 м)
Диапазон затемнения Первичное затемнение PUSH & DALI: 0%-100%
Облегчение DALI Приглушение DALI (максимальная длина провода: 300 м)
Защита и окружающая среда
Выпуск над защитой от температуры Да, без функции самовосстановления (можно запросить)
Защита от выходной короткой цепи Да, с функцией самовосстановления (можно запросить)
Рабочая температура/влажность -25°C~50°C Влажность: 85% (неконденсирующая)
Температура/влажность хранения -40°C~80°C, влажность: 10%-95%
Максимальная температура корпуса (Tc) 85°С
Безопасность и сертификация
Стандарт ЭМК EN55015 EN61547 EN61000-2 EN61000-3-3
Стандарт протокола DALI IEC62386-102, IEC62386-207 DT6 / 251 / 252 / 253 IEC62386-220 DT19
Стандарт безопасности EN61347-1 EN61347-2-13
Сертификация CE, CB, ENEC, SAA
Выдерживать напряжение 3750Vac, 5mA, 60s (вход "L N" - выход "SEC")
Физические характеристики
Степень защиты IP20
Тип защиты Класс II
Тип установки Независимая установка
Размеры (с натяжкой) 88х52х25,5 мм
Функция памяти отключения Да, отключение памяти PUSH
Синхронизация приглушения PUSH Параллельно: 15 единиц максимум. Серия: 25 единиц максимум.
Требования к упаковке PE-пакет + инструкция + kraft-коробка + картона + наружная картона (K=A)
Вес (с натяжкой) 80.2±5 г
Жизнь 5 лет @Ta полная нагрузка
Примечание: Все параметры испытываются при входном напряжении 230 Vac и 25 градусов, если это не указано.
Размеры
Драйвер светодиодов DALI2 DT6 150-500 мА, 12 Вт, с диммированием и NFC-программированием для светодиодных точечных светильников 0
Диаграммы проводки
Драйвер светодиодов DALI2 DT6 150-500 мА, 12 Вт, с диммированием и NFC-программированием для светодиодных точечных светильников 1
Рисунок.
Драйвер светодиодов DALI2 DT6 150-500 мА, 12 Вт, с диммированием и NFC-программированием для светодиодных точечных светильников 2
Рисунок B Приглушенность
Кривые понижения и затуманивания
Драйвер светодиодов DALI2 DT6 150-500 мА, 12 Вт, с диммированием и NFC-программированием для светодиодных точечных светильников 3 Драйвер светодиодов DALI2 DT6 150-500 мА, 12 Вт, с диммированием и NFC-программированием для светодиодных точечных светильников 4
Текущее соответствующее напряжение
Ток (mA) Pomax (W) Выход (V)
150 6.0 3 ~ 40
200 8.0 3 ~ 40
250 10.0 3 ~ 40
300 12.0 3 ~ 40
350 12.3 3 ~ 35
400 12.0 3 ~ 30
450 12.2 3 ~ 27
500 12.0 3 ~ 24

Типичные наборы данных о токе служат справочником при выборе моделей светодиодных светильников. Более высокие уровни тока могут устанавливаться с помощью NFC с использованием мобильного APP, регулируемого в шагах 1mA.

Драйвер светодиодов DALI2 DT6 150-500 мА, 12 Вт, с диммированием и NFC-программированием для светодиодных точечных светильников 5
Сканируйте код для загрузки приложения Merrytek NFC
Инструкции по эксплуатации
  • Включение/выключение:Нажмите на переключатель PUSH (0,1s-1s), светодиодный драйвер включится или выключится.
  • Приглушение:Нажмите и удерживайте переключатель PUSH (1s-8s).
  • Память:Приглушение PUSH имеет функцию приглушения памяти.
  • Синхронизация темноты:Мощность, подключенная к одному и тому же переключателю PUSH, может быть синхронизирована путем нажатия и удержания переключателя PUSH более 15 секунд.
  • Режим затемнения DALI:Подключите питание к системе DALI, и она может быть затемнена хостом DALI.
Важные примечания по безопасности
  1. Перед включением входной мощности светодиодный драйвер должен быть подключен к нагрузке; в противном случае светодиодный драйвер может быть поврежден.
  2. После отключения входа светодиодного привода на выходе будет остаточное напряжение, которое может сохраняться около 3 минут.
  3. Перед установкой параметров через NFC, пожалуйста, убедитесь, что водитель отключен.
