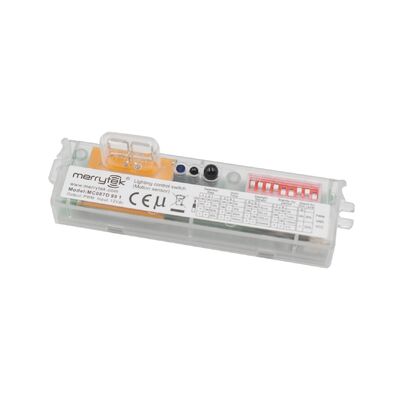

Прозрачный Шелл PWM Приглушительный трехпрочный световой датчик для парковочной площадки с запатентованным дизайном антенны MC087D 99 1
| Место происхождения | Шэньчжэнь, Китай |
|---|---|
| Фирменное наименование | Merrytek |
| Сертификация | CE |
| Номер модели | MC087D 99 1 |
| Количество мин заказа | 100 |
| Цена | Подлежит обсуждению |
| Упаковывая детали | Картон + картон ((K=A) |
| Время доставки | 1, Образец и небольшой заказ: В течение 5 рабочих дней после получения вашей оплаты ((если на складе |
| Условия оплаты | Т/Т |
| Поставка способности | 10000/в месяц |
Подробная информация о продукте
| Диапазон рабочего напряжения | 12 ± 1 В | Выходной сигнал | ШИМ / сигнал затемнения 0–10 В |
|---|---|---|---|
| Монтажная высота | 3 м (максимум 6 м) | Рабочая среда температура | -25~60℃ |
| Рабочий ток | 20±3mA | Установка | встроенный |
| Упаковка | Картон + картон ((K=A) | Продолжительность жизни | 5 лет гарантия@ta |
| Выделить | Снижаемый PWM трехуровневый свет,световой датчик движения на парковке,запатентованный датчик антенны |
||
Характер продукции
Прозрачный корпус с ШИМ-диммированием, датчик освещенности для парковки
Особенности продукта
- Вход 12 В постоянного тока с сигналом диммирования 0-10 В или выходом сигнала диммирования ШИМ
- Опциональное трехступенчатое и двухступенчатое диммирование с регулируемой зоной обнаружения
- Запатентованная конструкция антенны с противоположными диполями и адаптивным алгоритмом
- Устраняет ложные срабатывания, вызванные боковым излучением в металлических средах
- Идеально подходит для парковок и аналогичных применений
- Дистанционное управление и настройка DIP-переключателей для простоты установки
Технические характеристики
| Входные характеристики | |
|---|---|
| Номинальное напряжение | 12±1В пост. тока |
| Рабочий ток | 20±3мА |
| Пульсация напряжения | <100мВпик-пик |
| Выходные характеристики | |
| Выходной сигнал | Сигнал диммирования ШИМ | Сигнал диммирования 0-10В пост. тока |
| Датчик дневного света | |
| Приоритет дневного света ВКЛ | 5Люкс/15Люкс/30Люкс/50Люкс | 100Люкс | 150Люкс |
| Приоритет дневного света ВЫКЛ | 150Люкс | 200Люкс | 300Люкс |
| Параметры датчика | |
| Мощность передачи | Макс. 1мВт. |
| Зона обнаружения (радиус) | Потолочный монтаж 3м: r≥4м@0.3м/с, r≥2.5м@1м/с Настенный монтаж: r≥5м@0.3м/с, r≥3м@1м/с |
| Высота монтажа | 3м (макс. 6м) |
| Экологические характеристики | |
| Рабочая температура | -25~60℃ |
| Температура хранения | -40~80℃ |
| Влажность | ≤85% без конденсации |
| Сертификаты и стандарты | |
| Сертифицировано | CE |
| Требования к окружающей среде | RoHS 2.0, Reach |
| Степень защиты IP | IP20 |
| Другие характеристики | |
| Подключение | 3-контактный терминал 2.0 мм |
| Установка | Встроенная |
| Упаковка | Перегородка + Картон (K=A) |
| Срок службы | Гарантия 5 лет |
Варианты моделей
| Модель № | MC087D 99 1 |
|---|---|
| Режим настройки | Верхний DIP | Нижний DIP | Верхний DIP | Нижний DIP |
| Монтажная конструкция | Зажимная конструкция | Зажимная конструкция | Конструкция винтового крепления | Конструкция винтового крепления |
| Выходной сигнал | Сигнал диммирования ШИМ | Сигнал диммирования ШИМ | Сигнал диммирования ШИМ | Сигнал диммирования ШИМ |
| Изображения продукта |  |
Функциональные режимы
| Функция | Конфигурация |
|---|---|
| Функция ВКЛ/ВЫКЛ | Период ожидания установлен на "0с" |
| Функция двухступенчатого диммирования | Период ожидания установлен на "+∞", Датчик дневного света установлен на "Отключить" |
| Функция трехступенчатого диммирования | Период ожидания установлен на "1мин/10мин", Датчик дневного света не установлен на "Отключить" |
| Приоритет дневного света | Период ожидания установлен на "+∞", Датчик дневного света установлен на "10Люкс/30Люкс/50Люкс" |
Информация о продукте
Размеры
Схема функций и подключения
Руководство по установке
Примечание по установке: Расстояние между антенной микроволнового датчика и металлической пластиной и корпусом светильника должно быть более 3,2 мм, а выступ металлической пластины не должен быть выше 2 мм, в противном случае это повлияет на работу микроволновой антенны.
Конфигурация DIP-переключателей
| Функция | Зона обнаружения | Время удержания | Датчик дневного света | Период ожидания | Уровень диммирования в режиме ожидания | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | ||||||
| Ⅰ | ВКЛ | ВКЛ | 100% | ВКЛ | ВКЛ | 5с | ВКЛ | ВКЛ | 15Люкс | ВКЛ | ВКЛ | 0с | ВКЛ | 20% |
| Ⅱ | ВКЛ | - | 75% | ВКЛ | - | 30с | ВКЛ | - | 50Люкс | ВКЛ | - | 1мин | - | 30% |
| Ⅲ | - | ВКЛ | 50% | - | ВКЛ | 3мин | - | ВКЛ | 150Люкс | - | ВКЛ | 10мин | ||
| Ⅳ | - | - | 25% | - | - | 10мин | - | - | Отключить | - | - | +∞ | ||
Примечание: Когда переключатель периода ожидания установлен на +∞, будет активирован режим приоритета дневного света с отключением при половинной яркости.
Диаграмма направленности
Инициализация и настройки по умолчанию
Процесс инициализации
Свет включится на 100% яркости после включения питания и выключится через 10 секунд. Во время инициализации сигнал обнаружения движения извне не будет приниматься.
Настройки по умолчанию
- Чувствительность: 100%
- Время удержания: 5с
- Датчик дневного света: Отключить
- Период ожидания: 0с
- Уровень диммирования в режиме ожидания: 20%
Рекомендации по применению
Важные примечания по установке:
- Установка должна выполняться только квалифицированными электриками
- Всегда отключайте питание перед установкой, подключением или изменением настроек DIP-переключателей
- Зона обнаружения зависит от скорости объекта, его размера, высоты установки, угла, окружающей среды и отражающих материалов
- Настенный монтаж значительно увеличивает зону обнаружения по сравнению с потолочным монтажом
- Параметры датчика могут потребовать корректировки для различных условий установки
- Только для внутреннего использования - наружное использование влияет на водонепроницаемость
- Максимальная высота установки: 6 метров (оптимальная: 3 метра)
- Минимальное расстояние между датчиками: 3 метра
- Избегайте установки рядом с движущимися объектами, вентиляторами, двигателями постоянного тока или вентиляционными отверстиями
- Микроволны не проникают через металл - не устанавливайте в закрытые металлические корпуса
- Используйте стабилизированный источник питания постоянного тока со стабильным выходным напряжением и низким коэффициентом пульсации (<100мВ)
- Ток нагрузки должен быть более 25мА
