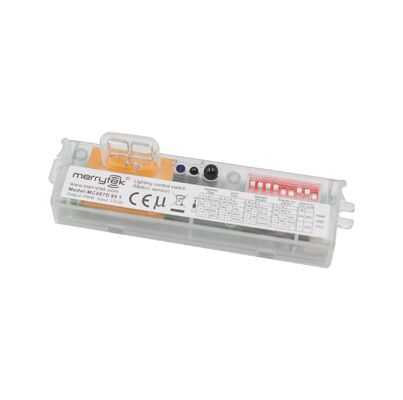

Прозрачный Шелл PWM Приглушимый трехпрочный световой датчик для парковки, с запатентованным дизайном антенны
| Место происхождения | Шэньчжэнь, Китай |
|---|---|
| Фирменное наименование | Merrytek |
| Сертификация | CE |
| Номер модели | MC087D 99 1 |
| Количество мин заказа | 100 |
| Цена | Подлежит обсуждению |
| Упаковывая детали | Картон + картон ((K=A) |
| Время доставки | 1, Образец и небольшой заказ: В течение 5 рабочих дней после получения вашей оплаты ((если на складе |
| Условия оплаты | Т/Т |
| Поставка способности | 10000/в месяц |
Подробная информация о продукте
| Диапазон рабочего напряжения | 12 ± 1 В | Выходной сигнал | ШИМ / сигнал затемнения 0–10 В |
|---|---|---|---|
| Монтажная высота | 3 м (максимум 6 м) | Рабочая среда температура | -25~60℃ |
| Рабочий ток | 20±3mA | Установка | встроенный |
| Упаковка | Картон + картон ((K=A) | Продолжительность жизни | 5 лет гарантия@ta |
| Выделить | Снижаемый PWM трехуровневый свет,световой датчик движения на парковке,запатентованный датчик антенны |
||
Характер продукции
Прозрачный PWM-сенсор трехуровневого света для парковки
Характеристики продукта
- Вход 12В постоянного тока с сигналом затемнения 0-10В или выходным сигналом затемнения PWM
- Факультативное трехступенчатое и двухступенчатое затемнение с регулируемой зоной обнаружения
- Патентованный дизайн антенны антитетического диполя с адаптивным алгоритмом
- Устраняет ложное срабатывание, вызванное радиацией боковых долей в металлической среде
- Идеально подходит для парковочных площадок и аналогичных приложений
- Дистанционное управление и конфигурация переключателя DIP для простой настройки
Технические спецификации
| Спецификации ввода | |
|---|---|
| Номинальное напряжение | 12±1Вдc |
| Рабочий ток | 20±3mA |
| Напряжение волны | < 100mVp-p |
| Спецификации выпуска | |
| Выходной сигнал | Сигнал затемнения PWM 0-10VDC Сигнал затемнения |
| Дневной датчик | |
| Приоритет дневного света включен | 5Lux/15Lux/30Lux/50Lux 100Lux 150Lux |
| Приоритет дневного света отключен | 150 Люкс. 200 Люкс. 300 Люкс. |
| Параметры датчика | |
| Передающая мощность | 1 мВт максимум. |
| Площадь обнаружения (радиус) | Установка потолка 3 м: r≥4m@0.3m/s, r≥2.5m@1m/s Установка на стене: r≥5m@0.3m/s, r≥3m@1m/s |
| Высота установки | 3 м (максимум 6 м) |
| Экологические спецификации | |
| Рабочая температура | -25~60°C |
| Температура хранения | -40~80°C |
| Влажность | ≤85% неконденсирующие |
| Сертификации и стандарты | |
| Сертификат | CE |
| Требования к окружающей среде | RoHS 2.0Достичь |
| Рейтинг ИС | IP20 |
| Другие спецификации | |
| Проводка | Терминал 3,0 мм |
| Установка | Встроенные |
| Пакет | Картон + картон ((K=A) |
| Продолжительность | Гарантия 5 лет |
Вариации модели
| Модель No. | MC087D 99 1 |
|---|---|
| Настроить режим | Сверху вниз вниз вверх вниз вниз вниз |
| Конструкция крепления | Структура зажима. Структура зажима. Структура установки винта. |
| Выходной сигнал | Сигнал затуманивания PWM. Сигнал затуманивания PWM. Сигнал затуманивания PWM. Сигнал затуманивания PWM. |
| Изображения продукции |  |
Функциональные режимы
| Функция | Конфигурация |
|---|---|
| Функция Включение/Отключение | Период ожидания установлен на "0s" |
| Функция двухступенчатого затемнения | Период ожидания установлен на "+∞", датчик дневного света установлен на "Обезвредить" |
| Функция трехступенчатого затемнения | Период ожидания установлен на "1min/10min", датчик дневного света не установлен на "Обезвредить" |
| Приоритет дневного света | Период ожидания установлен на "+∞", датчик дневного света установлен на "10Lux/30Lux/50Lux" |
Информация о продукте
Размеры
Диаграмма функций и проводки
Руководство по установке
Примечание к установке:Расстояние между микроволновой антенной и металлической пластиной и корпусом лампы должно быть больше 3,2 мм, а ступень металлической пластины не должна быть выше 2 мм.В противном случае это повлияет на работу микроволновой антенны.
Конфигурация переключателя DIP
| Функция | Область обнаружения | Время ожидания | Дневной датчик | Период ожидания | Уровень тусклости | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | ||||||
| Ⅰ | Включено | Включено | 100% | Включено | Включено | 5s | Включено | Включено | 15Lux | Включено | Включено | 0s | Включено | 20% |
| Ⅱ | Включено | - | 75% | Включено | - | 30-е | Включено | - | 50Lux | Включено | - | 1 минута | - | 30% |
| Ⅲ | - | Включено | 50% | - | Включено | 3 минуты | - | Включено | 150Lux | - | Включено | 10 минут. | ||
| Ⅳ | - | - | 25% | - | - | 10 минут. | - | - | Отключить | - | - | +∞ | ||
Примечание:Когда код набора периода ожидания установлен на +∞, он переходит в режим приоритета дневного света с отключением полусветового света.
Образец излучения
Инициализация и настройки по умолчанию
Процесс инициализации
После включения свет будет включен при 100% яркости и выключен через 10 секунд.
Настройки по умолчанию
- Чувствительность: 100%
- Время ожидания: 5 с.
- Дневной датчик: отключить
- Период ожидания: 0 с
- Уровень слабости в режиме ожидания: 20%
Руководящие принципы применения
Важные примечания к установке:
- Установка должна выполняться только квалифицированными электриками
- Всегда выключайте питание перед установкой, проводкой или изменением настроек переключателя DIP
- Область обнаружения зависит от скорости объекта, размера, высоты установки, угла, окружающей среды и отражающих материалов
- Установка на стене значительно увеличивает площадь обнаружения по сравнению с установкой на потолок
- Параметры датчиков могут потребоваться для различных условий установки
- Только для использования в помещении - использование на открытом воздухе влияет на водонепроницаемость
- Максимальная высота установки: 6 метров (оптимальная - 3 метра)
- Минимальное расстояние между датчиками: 3 метра
- Избегайте установки вблизи движущихся предметов, вентиляторов, постоянного тока или воздушных выходов
- Микроволновки не проникают в металл - не устанавливайте в закрытых металлических помещениях
- Использование регулируемого источника питания постоянного тока со стабильным выходным напряжением и низким коэффициентом разворота (< 100 мВ)
- Ток нагрузки должен быть больше 25mA
