Водителя СИД DALI2.0 фликера функция свободного затемняя с памятью KL40C-PDiiV нажима ТУСКЛОЙ

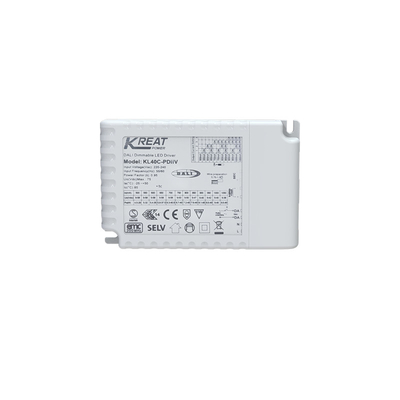

  • Flicker Free DALI2.0 LED Driver Dimming Function With Push DIM Memory KL40C-PDiiV

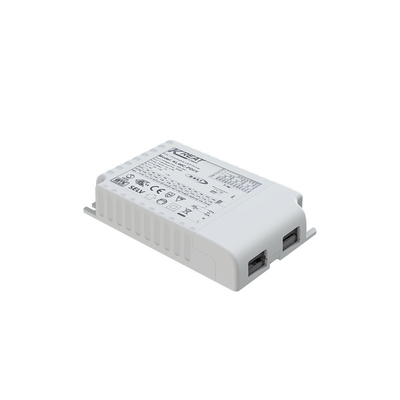

  • Flicker Free DALI2.0 LED Driver Dimming Function With Push DIM Memory KL40C-PDiiV

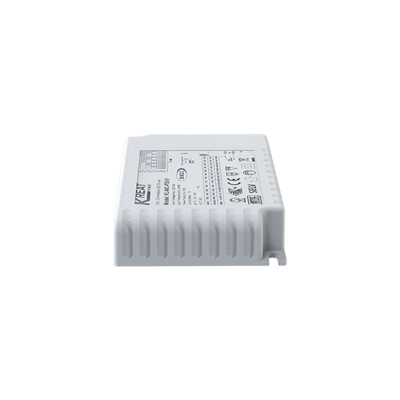

  • Flicker Free DALI2.0 LED Driver Dimming Function With Push DIM Memory KL40C-PDiiV

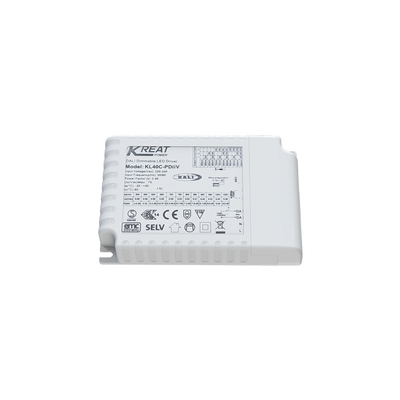

  • Flicker Free DALI2.0 LED Driver Dimming Function With Push DIM Memory KL40C-PDiiV
Место происхождения Китай
Фирменное наименование Merrytek
Сертификация CE / RoHS
Номер модели KL40C-PDiiV
Количество мин заказа 100pcs
Цена Подлежит обсуждению
Упаковывая детали Упакованный в сумке пузыря во первых, и после этого усиленный с коробкой для наружной упаковки
Время доставки 1, образец и небольшой заказ: Не позднее 5 рабочих дней после получать вашу оплату. 2, оптовый заказ
Условия оплаты Т/Т или Вестерн Юнион
Поставка способности 10,000pcs в месяц

Свяжитесь со мной для бесплатных образцов и купонов.

WhatsApp:0086 18588475571

WECHAT: 0086 18588475571

Скайп: sales10@aixton.com

Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.

x
Подробная информация о продукте
Утверждения CE ENEC Номинальное напряжение 220-240V AC 50Hz /60Hz
наименование товара Водитель СИД DALI 2,0 Dimmable Сила выхода максимальной допускаемой нагрузки 40W максимальное
Напряжение тока выхода нагрузки 9-58V Затемнять режим DALI, НАЖИМ, 1-10V
Рабочая температура -40℃-80℃
Выделить

ТУСКЛЫЙ водитель СИД памяти DALI2.0

,

водитель СИД затемняя функции DALI2.0

,

Водитель СИД Dimmable протокола DALI2
Оставьте сообщение
Характер продукции

Немерцающий светодиодный драйвер DALI2.0 мощностью 40 Вт с регулируемой яркостью и функцией памяти Push DIM KL40C-PDiiV





1. Описание:



1) Встроенный протокол DALI2, отсутствие мерцания в полном диапазоне затемнения;

2) Основная функция затемнения Push;Нажимное затемнение имеет функцию памяти состояния;

3) Защита от короткого замыкания/перегрева/перенапряжения;уменьшить выходной ток после перегрева;

4) Потребляемая мощность в режиме ожидания ≤ 0,5 Вт;

5) 5 лет гарантии.





2. Технические характеристики

Вход Диапазон напряжения Минимальное значение 198 В переменного тока
Типичное значение 230 В переменного тока
Максимум 264 В переменного тока
Диапазон частот Минимальное значение 47 Гц
Типичное значение 50/60 Гц
Максимум 63 Гц
Диапазон напряжения постоянного тока 200-240 В постоянного тока
Номинальное напряжение 220-240В переменного тока 50Гц/60Гц
Входной ток 0,22 А МАКС.
Пусковой ток 15 А (половина тока 100 мкс) при 230 В переменного тока
Общее гармоническое искажение выходная мощность при полной нагрузке, суммарные гармонические искажения при 230 В перем. тока менее 13 %
Фактор силы 0,95 (при 230 В перем. тока, при полной нагрузке)
Энергопотребление в режиме ожидания <0,5 Вт
Потребляемая мощность без нагрузки ≤1 Вт
Ток утечки <0,5 мА/240 В
Эффективность работы 85% макс.
Выход Режим работы CC
Тип нагрузки ВЕЛ
Время начала ≤1 с (при 230 В перем. тока при полной нагрузке)
Пульсирующий ток ±5 % (при 230 В перем. тока, 100 % нагрузки, светодиодная нагрузка)
Требования к стробоскопу Полный диапазон без стробоскопа (тест стробоскопа менее 2%)
Выходное напряжение без нагрузки 75 В Макс.
Выходное напряжение нагрузки 9-58В
Выходная мощность при полной нагрузке 40 Вт
Ток нагрузки Типичное значение 500 мА (9–58 В) 550 мА (9–58 В) 600 мА (9–58 В) 650 мА (9–58 В) 700 мА (9–58 В) 750 мА (9–53 В) 800 мА (9–50 В) 850 мА (9–47 В) 900 мА ( 9-45В) 950мА(9-42В) 1000мА(9-40В) 1050мА(9-38В)
Точность постоянного напряжения / точность постоянного тока ±5%
Метод управления Первичное затемнение PUSH Да, первичное затемнение PUSH (максимальная длина провода: 20 м)
1-10В (0-10В) диммирование Да, вторичное затемнение 0-10В, самое темное ниже 1В не выключается
Диапазон затемнения 2%-100%
Регулировка яркости потенциометра 100K потенциометр
DALI диммирование Да (максимальная длина провода: 300 м)
Требования к защите от исключений Выходная защита от перегрузки Да
Выход без защиты от нагрузки Да, самовосстановление (с функцией запроса)
Защита от перегрева на выходе Да, без функции самовосстановления (можно запросить)
Защита от короткого замыкания на выходе Да, без функции самовосстановления (можно запросить)

Операционная

Окружающая среда

 Температура/влажность рабочей среды Типичное значение -25 ℃… + 50 ℃ влажность: 85% (без конденсации)
Температура/влажность хранения -40 ℃… + 80 ℃ 10 ～ 95 % относительной влажности (без конденсации)
Максимум.Температура корпуса (Tc) 85℃
Стандарты сертификации Стандарты безопасности EN61347-1, EN61347-2-13, EN62493, EN60598-1
Стандарты электромагнитной совместимости (ЭМС) EN55015, EN61547, EN61000-3-2, EN61000-3-3
Требования к окружающей среде Соответствует требованиям ЕС RoHS
Проверенный CE ENEC
Другойс Выдержать напряжение 3750 В перем. тока 5 мА 60 с (вход-выход)
Характеристики ввода/вывода (терминал/вывод) Клеммная колодка нажимного типа Диаметр провода: 0,75-1,5 мм2
Степени защиты IP20
категория продукта Приборы класса II
Требования к упаковке Независимая установка
Установочный размер 123*79*23,8 мм
Требования к упаковке Полиэтиленовый пакет + белая коробка + инструкция + перегородка + внешняя коробка (K = A)
Масса 182 г
Гарантия 5 лет гарантии при полной нагрузке Ta 230 В
Примечания: 1. Все параметры измерены при входном напряжении 230 В переменного тока и температуре окружающей среды 25 ℃, если не указано иное.




3.Размер (единица измерения: мм):



Водителя СИД DALI2.0 фликера функция свободного затемняя с памятью KL40C-PDiiV нажима ТУСКЛОЙ 0





4. Схема отжима:



1) Схема подключения PUSH Dimming

Водителя СИД DALI2.0 фликера функция свободного затемняя с памятью KL40C-PDiiV нажима ТУСКЛОЙ 1

2) Схема подключения DALI

Водителя СИД DALI2.0 фликера функция свободного затемняя с памятью KL40C-PDiiV нажима ТУСКЛОЙ 2

3) схема диммирования 0-10В

Водителя СИД DALI2.0 фликера функция свободного затемняя с памятью KL40C-PDiiV нажима ТУСКЛОЙ 3

5. Снижение номинальных характеристик

Водителя СИД DALI2.0 фликера функция свободного затемняя с памятью KL40C-PDiiV нажима ТУСКЛОЙ 4

6. Кривая затемнения



Водителя СИД DALI2.0 фликера функция свободного затемняя с памятью KL40C-PDiiV нажима ТУСКЛОЙ 5

Водителя СИД DALI2.0 фликера функция свободного затемняя с памятью KL40C-PDiiV нажима ТУСКЛОЙ 6

7. Текущая настройка передачи

Водителя СИД DALI2.0 фликера функция свободного затемняя с памятью KL40C-PDiiV нажима ТУСКЛОЙ 7

8. ВКЛ/ВЫКЛ и описание операции диммирования

A. Коротко нажмите на кнопку PUSH (короткое время нажатия 0,1–1 с), светодиодный драйвер включится или выключится.

Б. Затемнение:

Нажмите и удерживайте нажимной переключатель (1S-8S), драйвер светодиода может добиться затемнения, повышения яркости или затемнения, диапазон затемнения составляет 2-100%.

С. Память:

PUSH затемнение имеет функцию памяти затемнения.



D. Синхронизация затемнения:

Питание, подключенное к одному и тому же PUSH-переключателю, можно синхронизировать, нажав и удерживая PUSH-переключатель дольше 15 с.

E. Режим затемнения DALI:

Подключите источник питания к системе DALI, и он может быть затемнен хостом DALI.Диапазон затемнения 0-100%.



9. Мнуждается вАвнимание

1) Светодиодная цепочка должна быть подключена к нагрузке перед включением входного питания, в противном случае светодиодная цепочка может быть повреждена.

2) После отключения питания драйвера светодиода на выходе будет остаточное напряжение, которое может поддерживаться в течение примерно 3 минут.
