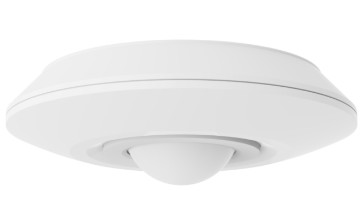

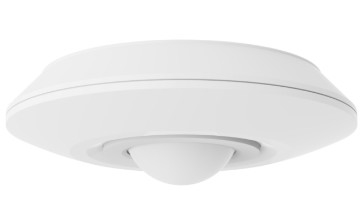

12Vdc до 24Vdc Вводный инфракрасный датчик Pir с поверхностным монтажем

  • 12Vdc To 24Vdc Input Dry Contact Pir Infrared Sensor With Surface Mounting
Место происхождения Китай
Фирменное наименование Merrytek
Сертификация CE
Номер модели MSA222D IR
Количество мин заказа 100 шт.
Цена Negotiation
Упаковывая детали Белая коробка + Белые коробки + Клипборд + Картон ((K=A)
Время доставки 1, Образец и небольшой заказ: В течение 5 рабочих дней после получения оплаты. 2, Набор в больших ко
Условия оплаты T/T
Поставка способности 101000 штук в месяц

Свяжитесь со мной для бесплатных образцов и купонов.

WhatsApp:0086 18588475571

WECHAT: 0086 18588475571

Скайп: sales10@aixton.com

Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.

x
Подробная информация о продукте
Входное напряжение 12Vdc - 24Vdc Рабочий ток 20 мА Макс.
Мощность в режиме ожидания ≤ 0,5 Вт @12 Вдц/24 Вдц Рабочий режим Выход NO/NC на сухом контакте
Площадь обнаружения (радиус) ≥2.5m Высота установки 2.5-4m
Установка на поверхности Рабочая температура 0℃~35℃
Высокий свет

Пир-инфракрасный датчик

,

устанавливаемый на поверхности

,

Инфракрасный датчик 12Vdc до 24Vdc
Оставьте сообщение
Характер продукции

Инфракрасный датчик пир с входом от 12Vdc до 24Vdc для сухого контакта с поверхностной установкой





1. Особенности

1) ПИР обнаружение движения
2) Точная выходная мощность NO/NC на сухом контакте
3) Дневной датчик
4) Область обнаружения, время ожидания и порог дневного света могут быть установлены с помощью пульта дистанционного управления / DIP
5) Максимальный диапазон обнаружения: диаметр 5-8 м
6) Заводская настройка NO (нормально открытый) сухой контакт, но может переключаться на NC (нормально закрытый)
7) Движение в коридоре и туалете рекомендуется.
8) компактный мини-размер для идеальной установки на потолок



2.Параметры



Вход/выход Входное напряжение 12-24В постоянного тока
Номинальное напряжение 12/24В постоянного тока
Рабочий ток 20 мА максимум
Потребление энергии ≤ 0,5 Вт @12/24 Вт постоянного тока
Выходной сигнал NO/NC сухой контакт (фабричный настройка NO сухой контакт)
Параметр датчика Функция ПИР-обнаружение движения + датчик дневного света
Область обнаружения Внутренняя установка или дистанционная установка: 100%/75%/50%/25%
Время ожидания

DIP: 5s/1min/3min/5min/10min/30min

MH10 дистанционное управление: 5s/30s/1min/3min/5min/10min/20min/30min
Дневной датчик

DIP: 50Lux/Обезвредить

MH10 дистанционное управление: 5Lux/15Lux/30Lux/50Lux/

100Lux/150Lux/Обезвредить
Диапазон обнаружения радиуса (на основе 100% чувствительности) 2.5-4 м на основе высоты установки 3 м
Дистанционное управление Доступно
Высота установки 2.5-4м типичное значение:3м
Заявление envЯРонменt Установка Установка поверхности
Рабочая температура 0°C...+35°C
Температура хранения -40°C~+80°C
Стандарт сертификации Сертификат Соответствует требованиям CE
Экологические требования Соответствует требованиям RoHS
Рейтинг IP IP20
В случае, если не указано,

3. Размер

12Vdc до 24Vdc Вводный инфракрасный датчик Pir с поверхностным монтажем 0

4. Диаграмма и функция проводки

12Vdc до 24Vdc Вводный инфракрасный датчик Pir с поверхностным монтажем 1

5. Начать процесс и инициализацию

При включении индикатор датчика выключается после мигания в течение 10 секунд и не будет обнаруживать движущийся сигнал в течение этого времени.Вы можете использовать дистанционное управление MH10 или переключатель для регулировки зоны обнаружения, время ожидания, датчик дневного света и т.д.



6. Фабричные настройки

Область обнаружения: 100% Время ожидания: 5 с Дневной датчик: отключен



7Радиоактивность обнаружения

12Vdc до 24Vdc Вводный инфракрасный датчик Pir с поверхностным монтажем 2

8. Настройки DIP



Область обнаружения

  1 2
100% Включено Включено
75% - Включено
50% Включено -
25% - -



Время ожидания

  3 4 5 6
Ⅰ Включено Включено Включено Включено 5S
Ⅱ Включено - Включено Включено 1 минута
Ⅲ Включено Включено - Включено 3 минуты
Ⅳ Включено Включено Включено - Пять минут.
Ⅴ Включено Включено - - 10 минут.
Ⅵ - - Включено Включено 20 минут
Ⅶ - - - - 30 минут

Дневной датчик

  7 8 9
Ⅰ Включено Включено Включено 5Lux
Ⅱ - Включено Включено 50Lux
III. Включено - Включено 100Lux
Ⅳ Включено Включено - 150Lux
Ⅴ - - - Отключить*



**После того, как датчик дневного света будет настроен на отключение, наш датчик движения будет обнаруживать движение человека независимо от окружающей среды



10. Дистанционное управление

12Vdc до 24Vdc Вводный инфракрасный датчик Pir с поверхностным монтажем 3
