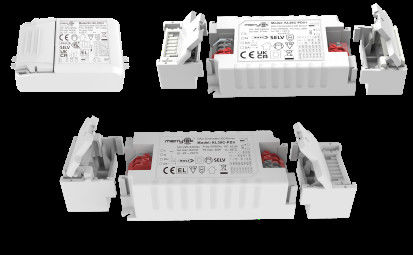

12 Вт DALI DT6 и pushDIM приглушительный управляющий постоянный ток для светодиодного освещения

  • 12W DALI DT6 And PushDIM Dimming Led Driver Constant Current For LED Downlight
Место происхождения КНР
Фирменное наименование Merrytek
Сертификация CE
Номер модели KL12C-PDii1
Количество мин заказа 100
Цена Подлежит обсуждению
Упаковывая детали Картон, 100 шт/тн
Время доставки 1, Образец и небольшой заказ: В течение 5 рабочих дней после получения оплаты. 2, Набор в больших ко
Условия оплаты T/T или PayPal
Поставка способности 101000 штук в месяц

Свяжитесь со мной для бесплатных образцов и купонов.

WhatsApp:0086 18588475571

WECHAT: 0086 18588475571

Скайп: sales10@aixton.com

Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.

x
Подробная информация о продукте
Номинальное входное напряжение 220-240Vac 50Hz /60Hz Ряд ввода напряжения DC 200-240Вдц
Режим работы Постоянн течение Метод контроля DALI DT6 и pushDIM
Фактор мощности ≥0.9 Эффективность 83%
Текущий 150/200/250/300/350/400/450/500 Размер L88mm*W52mm*H25mm
Рейтинг ИС IP20 Гарантия 5 лет
Выделить

драйвер с постоянным током приглушения

,

12 Вт DALI DT6 с приглушенным управляющим

,

Снижение светодиодного освещения на светодиодном приводе
Оставьте сообщение
Характер продукции

12 Вт DALI DT6 и pushDIM приглушительный управляющий постоянный ток для светодиодного освещения



1. Описание

-Централизованная аварийная операция постоянного тока DT19

- без мерцания на весь диапазон затемнения

- мощность в режиме ожидания менее 0,5 Вт

- Первичное затемнение с кнопкой нажатия

- Встроенный интерфейс DALI DT6

-Защита: короткое замыкание / перегрев / перенапряжение

-Снижающий ток при более высокой температуре окружающей среды

- pushDIM с функцией памяти

- 5 лет гарантии

12 Вт DALI DT6 и pushDIM приглушительный управляющий постоянный ток для светодиодного освещения 0



2.Параметры

  Микросерия

KL12C-PDii1
Ввод Рабочее напряжение 198-264Vac 50Hz/60Hz
Номинальное входное напряжение 220-240Vac 50Hz/60Hz
Диапазон входной напряженности постоянного тока 200-240Вдц
Вводный ток

0.07А Макс.

0.11А Макс.

0.16А Макс.
Вводный входной ток < 15A (ширина импульса полутока100μs) @230Vac
Фактор мощности ((@230V100% нагрузки)

≥ 0.90

≥ 0.95

≥ 0.95

Общее гармоническое искажение

(@230Vac, 100% нагрузки)

 Типично: 15%
Мощность в режиме ожидания ≤ 0,5 Вт (@ 230 Вт при выключении PUSH или DALI)
Эффективность ((@230Vac, 100% нагрузки)

83%

88%

88%
Способ проводки 0.75-1.5 мм2

Автоматический выключатель



 KL12C-PDii1 (Вычислить ток в проводе)
тип С10 C13 С16 С20 C25
Число 70 80 105 130 160
тип В10 В13 В16 B20 B25
Число 40 50 65 85 100
Число 25 30 40 50 60
Выпуск Режим работы Постоянный ток
Тип груза Светодиодные
Требование к риппу (мигающий или немигающий) Значение мерцания: менее 5% для всего диапазона затемнения
Время запуска <1s (@230Vac)
Выходное напряжение без нагрузки 55В постоянного тока максимум.
Диапазон выходной напряженности нагрузки 3-40В постоянного тока
Выходная мощность при полной нагрузке 12 Вт
Выходной ток нагрузки: Подробности 150-500 мА
Постоянный ток/напряжение Точность Точность постоянного тока ± 5%
Способ проводки Терминал нажатия, wИрепоперечное сечение:0.75-1.5 мм2
Метод контроля Первичное затемнение PUSH Первичное затемнение PUSH (макс.длина провода:20M)
Облегчение DALI Облегчение DALI (макс.длина провода:300M)
ИсключениеПротацияRОдноразовые Выпуск над температурой
защиту		 Да, без функции самовосстановления (можно запросить)
Защита от короткого замыкания выхода Да, без функции самовосстановления (можно запросить)

Работающий

Экология

 Рабочая температура/влажность -25°C~50°C Влажность:85% (неконденсирующая)
Температура/влажность хранения -40°C~80°C, влажность: 10%~95%
Максимальная температура корпуса (Tc) 85°С

Безопасность

& ЭМК

 Стандарт ЭМК EN55015 EN61547 EN61000-2 EN61000-3-3
Стандарт протокола DALI IEC 62386-102, IEC 62386-207 DT6 251 252 253 DT19
Стандарт безопасности EN61347-1 EN61347-2-13
Сертификация CE
Выдерживать напряжение 3750Vac, 5mA, 60s (Вход L N - Выход SEC )
Прочие Степень защиты IP20
Тип защиты Класс II
Тип установки Независимая установка
С застежкой 88*52*25,5 мм
Функция памяти отключения Да, отключение памяти PUSH
Синхронизация приглушения PUSH 15 единиц максимум.
Требования к упаковке PE-пакет+инструкция+картон+внешний картон(K=A)
Вес 69.8г
Жизнь 5 лет @Ta полная нагрузка
Примечание: Все параметры испытываются при входном напряжении 230 Vac и 25 градусов, если это не указано.

3. Размер (единица: мм)

12 Вт DALI DT6 и pushDIM приглушительный управляющий постоянный ток для светодиодного освещения 1

4Диаграмма проводки



Фиг. АDALIНезначительно.Минг

12 Вт DALI DT6 и pushDIM приглушительный управляющий постоянный ток для светодиодного освещения 2

Фиг.В.Нажмите DimМинг

12 Вт DALI DT6 и pushDIM приглушительный управляющий постоянный ток для светодиодного освещения 3

5. Уменьшение

12 Вт DALI DT6 и pushDIM приглушительный управляющий постоянный ток для светодиодного освещения 4

6Кривая затемнения

12 Вт DALI DT6 и pushDIM приглушительный управляющий постоянный ток для светодиодного освещения 5

7.Настройка текущей передачи

●:Включен ○:Отключен (SEC1 SEC2)

KL12C-PDii1

Настройка текущей передачи

 1 2 3
150mA ((3-40В) - - -
200mA ((3-40В) Включено - -
250mA ((3-40В) - Включено -
300mA ((3-40В) - - Включено
350mA ((3-36V) Включено Включено -
400mA ((3-30V) Включено - Включено
450mA ((3-27V) - Включено Включено
500mA ((3-24V) Включено Включено Включено



8. Включен/выключен & Описание работы приглушения

A. короткое нажатие на переключатель PUSH (краткое нажатие 0.1S-1S), светодиодный драйвер включится или выключится.

B. Приглушение: нажмите и удерживайте переключатель PUSH (1S-8S), светодиодный драйвер может достигать приглушения, яркости или приглушения, диапазон приглушения составляет 2-100%.

C. Память: приглушенное движение имеет функцию приглушенной памяти.

D. Синхронизация приглушения: мощность, подключенная к одному и тому же переключателю PUSH, может быть синхронизирована путем нажатия и удержания переключателя PUSH дольше 15 с.

E. Режим затемнения DALI: подключите питание к системе DALI, и он может быть затемнен хостом DALI. Диапазон затемнения составляет 0-100%.



9. вопросы, требующиеА.Умение

1) Перед включением входной мощности светодиодная струна должна быть подключена к нагрузке, иначе светодиодная струна может быть повреждена.

2) После отключения входа светодиодного привода на выходе будет остаточное напряжение, которое может сохраняться около 3 минут.
