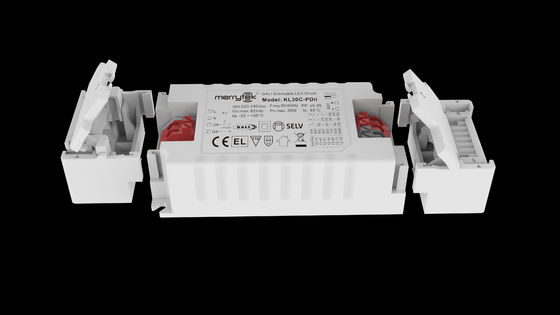

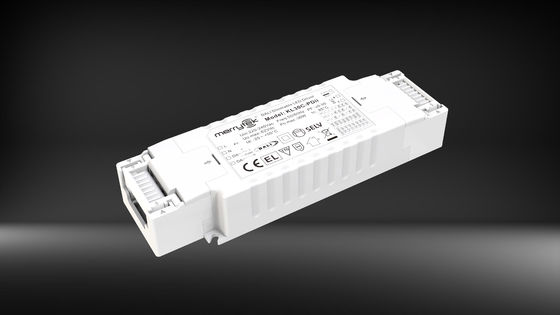

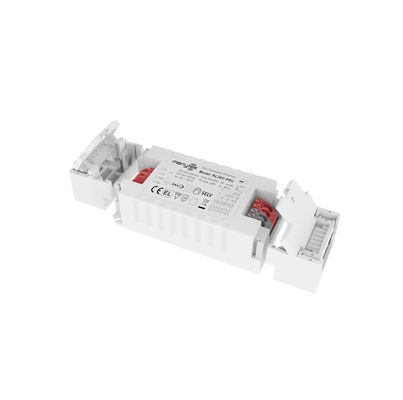

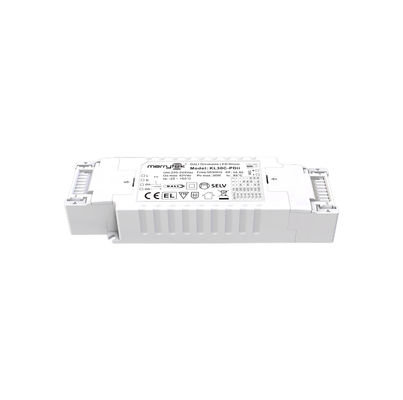

30 Вт DALI DT6 и PushDIM 500mа до 1000mA Снижаемый светодиодный драйвер для светодиодного освещения
| Место происхождения | Китай |
|---|---|
| Фирменное наименование | Merrytek |
| Сертификация | CE |
| Номер модели | KL30C-PDii |
| Количество мин заказа | 100 |
| Цена | Подлежит обсуждению |
| Упаковывая детали | Белая коробка + Картон, 100 шт/CTN |
| Время доставки | 1, Образец и небольшой заказ: В течение 5 рабочих дней после получения оплаты. 2, Набор в больших ко |
| Условия оплаты | T/T или PayPal |
| Поставка способности | 101000 штук в месяц |
Свяжитесь со мной для бесплатных образцов и купонов.
WhatsApp:0086 18588475571
WECHAT: 0086 18588475571
Скайп: sales10@aixton.com
Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.
xПодробная информация о продукте
| Номинальное входное напряжение | 220-240Vac 50Hz /60Hz | Ряд ввода напряжения DC | 200-240Вдц |
|---|---|---|---|
| Режим работы | Постоянн течение | Метод контроля | DALI DT6 и pushDIM |
| Фактор мощности | ≥0.95 | Эффективность | 88% |
| Текущий | 500/550/600/650/700/900/1000mA | Измерение | L136mm*W42.5mm*H24mm |
| Рейтинг IP | IP20 | Гарантия | 5 лет |
| Выделить | DALI DT6 Снижаемый светодиодный драйвер,Двигатель LED с регулируемой мощностью pushDIM,водитель 30W приведенный Dimmable |
||
Характер продукции
30 Вт DALI DT6 и PushDIM 500mA до 1000mA Снижаемый светодиодный драйвер для светодиодного освещения
1. Описание
-Централизованная аварийная операция постоянного тока DT19
- без мерцания на весь диапазон затемнения
- мощность в режиме ожидания менее 0,5 Вт
- Первичное затемнение с кнопкой нажатия
- Встроенный интерфейс DALI DT6
-Защита: короткое замыкание / перегрев / перенапряжение
-Снижающий ток при более высокой температуре окружающей среды
- pushDIM с функцией памяти
- 5 лет гарантии
2.Параметры
| Микросерия |
KL30C-PDii |
||||||
| Ввод | Рабочее напряжение | 198-264Vac 50Hz/60Hz | |||||
| Номинальное входное напряжение | 220-240Vac 50Hz/60Hz | ||||||
| Диапазон входной напряженности постоянного тока | 200-240Вдц | ||||||
| Вводный ток |
0.16А Макс. |
||||||
| Вводный входной ток | < 15A (ширина импульса полутока100μs) @230Vac | ||||||
| Фактор мощности ((@230V100% нагрузки) |
≥ 0.95 |
||||||
|
Общее гармоническое искажение (@230Vac, 100% нагрузки) |
Типично: 20% | ||||||
| Мощность в режиме ожидания | ≤ 0,5 Вт (@ 230 Вт при выключении PUSH или DALI) | ||||||
| Эффективность ((@230Vac, 100% нагрузки) |
88% |
||||||
| Способ проводки | 0.75-1.5 мм2 | ||||||
|
Автоматический выключатель
|
KL30C-PDii (расчет тока в проводе) | ||||||
| тип | С10 | C13 | С16 | С20 | C25 | ||
| Число | 40 | 55 | 65 | 85 | 100 | ||
| тип | В10 | В13 | В16 | B20 | B25 | ||
| Число | 25 | 30 | 40 | 50 | 60 | ||
| Выпуск | Режим работы | Постоянный ток |
| Тип груза | Светодиодные | |
| Требование к риппу (мигающий или немигающий) | Значение мерцания: менее 5% для всего диапазона затемнения | |
| Время запуска | <1s (@230Vac) | |
| Выходное напряжение без нагрузки | 59В постоянного тока максимум. | |
| Диапазон выходной напряженности нагрузки | 12-40В постоянного тока | |
| Выходная мощность при полной нагрузке | 20 Вт | |
| Выходной ток нагрузки: Подробности |
500-1000 мА | |
| Постоянный ток/напряжение Точность | Точность постоянного тока ± 5% | |
| Способ проводки | Терминал нажатия, wИрепоперечное сечение:0.75-1.5 мм2 | |
| Метод контроля | Первичное затемнение PUSH | Первичное затемнение PUSH (макс.длина провода:20M) |
| Облегчение DALI | Облегчение DALI (макс.длина провода:300M) | |
| ИсключениеПротацияRОдноразовые | Выпуск над температурой защиту |
Да, без функции самовосстановления (можно запросить) |
| Защита от короткого замыкания выхода | Да, без функции самовосстановления (можно запросить) | |
|
Работающий Экология |
Рабочая температура/влажность | -25°C~50°C Влажность:85% (неконденсирующая) |
| Температура/влажность хранения | -40°C~80°C, влажность: 10%~95% | |
| Максимальная температура корпуса (Tc) | 85°С | |
|
Безопасность & ЭМК |
Стандарт ЭМК | EN55015 EN61547 EN61000-2 EN61000-3-3 |
| Стандарт протокола DALI | IEC 62386-102, IEC 62386-207 DT6 251 252 253 DT19 | |
| Стандарт безопасности | EN61347-1 EN61347-2-13 | |
| Сертификация | CE | |
| Выдерживать напряжение | 3750Vac, 5mA, 60s (Вход L N - Выход SEC ) | |
| Прочие | Степень защиты | IP20 |
| Тип защиты | Класс II | |
| Тип установки | Независимая установка | |
| С застежкой | 136*42,5*24 мм | |
| Без скрещивания | 196*42,5*24 мм | |
| Функция памяти отключения | Да, отключение памяти PUSH | |
| Синхронизация приглушения PUSH | 15 единиц максимум. | |
| Требования к упаковке | PE-пакет+инструкция+картон+внешний картон(K=A) | |
| Вес | 103.9 | |
| Жизнь | 5 лет @Ta полная нагрузка | |
| Примечание: Все параметры испытываются при входном напряжении 230 Vac и 25 градусов, если это не указано. | ||
3. Размер (единица: мм)
4Диаграмма проводки
Фиг. АDALIНезначительно.Минг
Фиг.В.Нажмите DimМинг
5. Уменьшение
6Кривая затемнения
7.Настройка текущей передачи
●:Включен ○:Отключен (SEC1 SEC2)
|
KL30C-PDii Настройка текущей передачи |
1 | 2 | 3 |
| 500mA ((12-40В) | - | - | - |
| 550mA ((12-40В) | Включено | - | - |
| 600mA ((12-40В) | - | Включено | - |
| 650mA ((12-40В) | Включено | Включено | - |
| 700mA ((12-40В) | - | Включено | Включено |
| 900mA ((12-33V) | Включено | - | Включено |
| 1000mA ((12-30В) | Включено | Включено | Включено |
8. Включен/выключен & Описание работы приглушения
A. короткое нажатие на переключатель PUSH (краткое нажатие 0.1S-1S), светодиодный драйвер включится или выключится.
B. Приглушение: нажмите и удерживайте переключатель PUSH (1S-8S), светодиодный драйвер может достигать приглушения, яркости или приглушения, диапазон приглушения составляет 2-100%.
C. Память: приглушенное движение имеет функцию приглушенной памяти.
D. Синхронизация приглушения: мощность, подключенная к одному и тому же переключателю PUSH, может быть синхронизирована путем нажатия и удержания переключателя PUSH дольше 15 с.
E. Режим затемнения DALI: подключите питание к системе DALI, и он может быть затемнен хостом DALI. Диапазон затемнения составляет 0-100%.
9. вопросы, требующиеА.Умение
1) Перед включением входной мощности светодиодная струна должна быть подключена к нагрузке, иначе светодиодная струна может быть повреждена.
2) После отключения входа светодиодного привода на выходе будет остаточное напряжение, которое может сохраняться около 3 минут.
