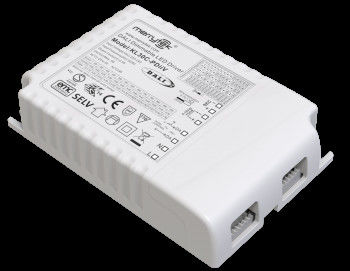

30W DALI2 12-83Vdc Выход постоянного тока 1-10v Снижаемый светодиодный драйвер для светодиодной панели

  • 30W DALI2 12-83Vdc Output Constant Current 1-10v Dimmable LED Driver For LED LED Panel
Место происхождения КНР
Фирменное наименование Merrytek
Сертификация CE
Номер модели KL30C-PDiiV2
Количество мин заказа 100
Цена Подлежит обсуждению
Упаковывая детали Белая коробка + Картон, 50 штук/CTN
Время доставки 1, Образец и небольшой заказ: В течение 5 рабочих дней после получения оплаты. 2, Набор в больших ко
Условия оплаты T/T или PayPal
Поставка способности 101000 штук в месяц

Свяжитесь со мной для бесплатных образцов и купонов.

WhatsApp:0086 18588475571

WECHAT: 0086 18588475571

Скайп: sales10@aixton.com

Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.

x
Подробная информация о продукте
Номинальное входное напряжение 220-240Vac 50Hz /60Hz Ряд ввода напряжения DC 200-240Вдц
Режим работы Постоянн течение Метод контроля DALI DT6 и pushDIM и 1 10v диммируемый управляющий
Фактор мощности ≥0.95 Эффективность 86%
Текущий 110/230/240/260/275 мА Измерение 103x67x22 мм
Рейтинг ИС IP20 Гарантия 5 лет
Выделить

30 Вт DALI2.0 Снижаемый диодный драйвер

,

Снижаемый 1-10В светодиодный драйвер

,

постоянный ток DALI2.0 Снижаемый светодиодный драйвер
Оставьте сообщение
Характер продукции

30 Вт DALI2 12-83Вdc выход постоянного тока 1 10в диммируемый светодиодный драйвер для светодиодной панели

1. Описание

- без мерцания на весь диапазон затемнения

- мощность в режиме ожидания менее 0,5 Вт

- Первичное затемнение с кнопкой нажатия

- Вторичное затемнение с 1-10V затемнителем и потенциометром

- Встроенный интерфейс DALI DT6

- Поддерживает 10В PWM затемнение (3KHz-8KHz)

-Защита: короткое замыкание / перегрев / перенапряжение

-Снижающий ток при более высокой температуре окружающей среды

- pushDIM с функцией памяти

- 5 лет гарантии

2.Параметры

Ввод Рабочее напряжение 198-264Vac 50Hz/60Hz
Номинальное входное напряжение 220-240Vac 50Hz/60Hz
Диапазон входной напряженности постоянного тока 200-240Вдц
Вводный ток 0.16А Макс.
Вводный входной ток < 8A (половина импульса тока вдвое 50μs) @230Vac
Фактор мощности ≥ 0,95 (@230Vac,100% нагрузки)
Общее гармоническое искажение Типичный: 13% (@230Vac, 100% нагрузки)
Мощность в режиме ожидания ≤ 0,5 Вт (@ 230 Вт при выключении PUSH или DALI)
Эффективность 86% максимум (@230Vac, 100% нагрузки)
Способ проводки Терминал нажатия, wИрепоперечное сечение:0.75-1.5 мм2

Автоматический выключатель

(Расчет тока в проводе)

 тип В10 В13 В16 B20 B25 /
Число 25 30 40 50 60 /
тип С10 C13 С16 С20 C25 C32
Число 45 60 70 95 120 150
Выпуск Режим работы Постоянный ток
Тип груза Светодиодные
Мигающий / без мигающего Значение мерцания: менее 2% для всего диапазона затемнения
Время запуска <1s (@230Vac,)
Выходное напряжение без нагрузки 95 вольт постоянного тока максимум.
Диапазон выходной напряженности нагрузки 12-83В постоянного тока
Выходная мощность при полной нагрузке Максимально 30 Вт
Выходной ток нагрузки 110~275mA: Подробности
Постоянный ток/напряжение Точность Точность постоянного тока ± 5%
Способ проводки Терминал нажатия, wИрепоперечное сечение: 0,75-1,5 мм2
Метод контроля Первичное затемнение PUSH Первичное затемнение PUSH (макс.длина провода:20M)
1-10В ((0-10В) Приглушение 1-10В приглушение ((Портный ток <1MA) без функции выключения
(максимальная длина провода: 20 м)
Диапазон затемнения Первичное затемнение PUSH & DALI: 0%-100%
Приглушение 1-10В: 2%-100%
Первичное затемнение PWM Приглушение PWM на портах 1-10В (3KHZ-8KHZ)
Потенциометр Да, 100kΩ
Облегчение DALI Облегчение DALI (макс.длина провода:300M)
ИсключениеПротацияRОдноразовые Выпуск над температурой
защиту		 Да, без функции самовосстановления (можно запросить)
Защита от короткого замыкания выхода Да, без функции самовосстановления (можно запросить)

Работающий

Экология

 Рабочая температура/влажность -25°C~50°C Влажность: 85% (неконденсирующая)
Температура/влажность хранения -40°C~80°C, влажность: 10%~95%
Максимальная температура корпуса (Tc) 85°С

Безопасность

& ЭМК

 Стандарт ЭМК EN55015 EN61547 EN61000-2 EN61000-3-3
Стандарт протокола DALI IEC 62386-102, IEC 62386-207 DT6
Стандарт безопасности EN61347-1 EN61347-2-13
Сертификация ENEC, SEMKO, CB, CE
Выдерживать напряжение 3750Vac, 5mA, 60s (Вход L N - Выход SEC )
Прочие Степень защиты IP20
Тип защиты Класс II
Тип установки Независимая установка
Размер установки 103*67*22 мм
Функция памяти отключения Да, отключение памяти PUSH
Синхронизация приглушения PUSH 15 единиц максимум.
Требования к упаковке Инструкция + картон + картонная коробка ((K=A)
Вес 139 г
Жизнь 5 лет @Ta полная нагрузка
Примечание: Все параметры испытываются при входном напряжении 230 Vac и 25 градусов, если это не указано.

3. Размер (единица: мм)

30W DALI2 12-83Vdc Выход постоянного тока 1-10v Снижаемый светодиодный драйвер для светодиодной панели 030W DALI2 12-83Vdc Выход постоянного тока 1-10v Снижаемый светодиодный драйвер для светодиодной панели 1

4Диаграмма проводки

Фиг. АDALIНезначительно.Минг

30W DALI2 12-83Vdc Выход постоянного тока 1-10v Снижаемый светодиодный драйвер для светодиодной панели 2

Фиг.В.Нажмите DimМинг

30W DALI2 12-83Vdc Выход постоянного тока 1-10v Снижаемый светодиодный драйвер для светодиодной панели 3

Фиг.В1-10В ТёмныйМинг

30W DALI2 12-83Vdc Выход постоянного тока 1-10v Снижаемый светодиодный драйвер для светодиодной панели 4

5. Уменьшение

30W DALI2 12-83Vdc Выход постоянного тока 1-10v Снижаемый светодиодный драйвер для светодиодной панели 5

6Кривая затемнения

30W DALI2 12-83Vdc Выход постоянного тока 1-10v Снижаемый светодиодный драйвер для светодиодной панели 6

7.Настройка текущей передачи

Ток ((mA) DIP Pomax ((W) Уот ((V)
1 2 3 4
110 мА - - - - 9.1 12 ¢ 83
230 мА Включено - - - 19.1 12 ¢ 83
240 мА - Включено - - 19.9 12 ¢ 83
260 мА - - Включено - 21.6 12 ¢ 83
275 мА - - - Включено 22.8 12 ¢ 83

8. Включен/выключен & Описание работы приглушения

A. короткое нажатие на переключатель PUSH (краткое время нажатия 0.1S-1S), и светодиодный драйвер включается или выключается.

B. Приглушение: нажмите и удерживайте переключатель PUSH (1S-8S), светодиодный драйвер может достигать приглушения, яркости или приглушения, диапазон приглушения составляет 2-100%.

C. Память: Приглушение PUSH имеет функцию приглушения памяти.

D. Синхронизация приглушения: мощность, подключенная к одному и тому же переключателю PUSH, может быть синхронизирована путем нажатия и удержания переключателя PUSH в течение более 15 секунд

E. Режим затемнения DALI: подключите питание к системе DALI, и хост DALI может затемнить его.

9. вопросы, требующиеА.Умение

1) Перед включением входной мощности светодиодная струна должна быть подключена к нагрузке, иначе светодиодная струна может быть повреждена.

2) После отключения входа светодиодного привода на выходе будет остаточное напряжение, которое может сохраняться около 3 минут.
