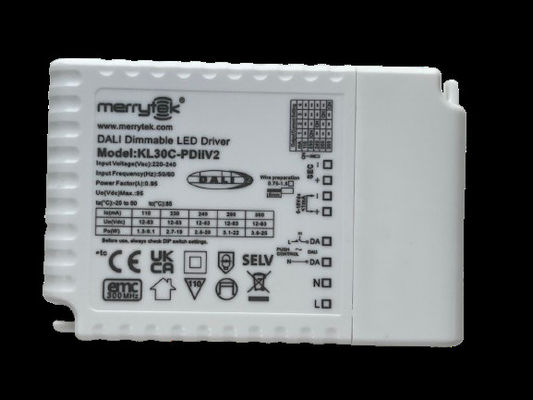

12-83Vdc высоковольтный светодиодный драйвер с постоянным выходом тока 30 Вт DALI диммируемый светодиодный драйвер для светодиодной панели
| Место происхождения | китайский |
|---|---|
| Фирменное наименование | Merrytek |
| Сертификация | CE |
| Номер модели | KL30C-PDiiV2 |
| Количество мин заказа | 100 |
| Цена | Подлежит обсуждению |
| Упаковывая детали | Белая коробка + Картон, 50 штук/CTN |
| Время доставки | 1, Образец и небольшой заказ: В течение 5 рабочих дней после получения оплаты. 2, Набор в больших ко |
| Условия оплаты | T/T или PayPal |
| Поставка способности | 101000 штук в месяц |
Свяжитесь со мной для бесплатных образцов и купонов.
WhatsApp:0086 18588475571
WECHAT: 0086 18588475571
Скайп: sales10@aixton.com
Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.
xПодробная информация о продукте
| Номинальное входное напряжение | 220-240Vac 50Hz /60Hz | Ряд ввода напряжения DC | 200-240Вдц |
|---|---|---|---|
| Режим работы | Постоянн течение | Метод контроля | DALI DT6 и pushDIM и 1 10v диммируемый управляющий |
| Фактор мощности | ≥0.95 | Эффективность | 86% |
| Текущий | 110/230/240/260/300mA | Измерение | 103x67x22 мм |
| Рейтинг ИС | IP20 | Гарантия | 5 лет |
| Выделить | 30 Вт постоянного тока светодиодный драйвер,Диодная панель DALI Снижаемый светодиодный драйвер,12-83Vdc высоковольтный светодиодный драйвер |
||
Характер продукции
12-83Vdc высоковольтный светодиодный драйвер с постоянным выходом тока 30 Вт DALI диммируемый светодиодный драйвер для светодиодной панели
1. Описание
- без мерцания на весь диапазон затемнения
- мощность в режиме ожидания менее 0,5 Вт
- Первичное затемнение с кнопкой нажатия
- Вторичное затемнение с 1-10V затемнителем и потенциометром
- Встроенный интерфейс DALI DT6
- Поддерживает 10В PWM затемнение (3KHz-8KHz)
-Защита: короткое замыкание / перегрев / перенапряжение
-Снижающий ток при более высокой температуре окружающей среды
- pushDIM с функцией памяти
- 5 лет гарантии
2.Параметры
| Ввод | Рабочее напряжение | 198-264Vac 50Hz/60Hz | ||||||
| Номинальное входное напряжение | 220-240Vac 50Hz/60Hz | |||||||
| Диапазон входной напряженности постоянного тока | 200-240Вдц | |||||||
| Вводный ток | 0.16А Макс. | |||||||
| Вводный входной ток | < 8A (половина импульса тока вдвое 50μs) @230Vac | |||||||
| Фактор мощности | ≥ 0,95 (@230Vac,100% нагрузки) | |||||||
| Общее гармоническое искажение | Типичный: 13% (@230Vac, 100% нагрузки) | |||||||
| Мощность в режиме ожидания | ≤ 0,5 Вт (@ 230 Вт при выключении PUSH или DALI) | |||||||
| Эффективность | 86% максимум (@230Vac, 100% нагрузки) | |||||||
| Способ проводки | Терминал нажатия, wИрепоперечное сечение:0.75-1.5 мм2 | |||||||
|
Автоматический выключатель (Расчет тока в проводе) |
тип | В10 | В13 | В16 | B20 | B25 | / | |
| Число | 25 | 30 | 40 | 50 | 60 | / | ||
| тип | С10 | C13 | С16 | С20 | C25 | C32 | ||
| Число | 45 | 60 | 70 | 95 | 120 | 150 | ||
| Выпуск | Режим работы | Постоянный ток | ||||||
| Тип груза | Светодиодные | |||||||
| Мигающий / без мигающего | Значение мерцания: менее 2% для всего диапазона затемнения | |||||||
| Время запуска | <1s (@230Vac,) | |||||||
| Выходное напряжение без нагрузки | 95 вольт постоянного тока максимум. | |||||||
| Диапазон выходной напряженности нагрузки | 12-83В постоянного тока | |||||||
| Выходная мощность при полной нагрузке | Максимально 30 Вт | |||||||
| Выходной ток нагрузки | 110 ~ 300mA: для подробной информации |
|||||||
| Постоянный ток/напряжение Точность | Точность постоянного тока ± 5% | |||||||
| Способ проводки | Терминал нажатия, wИрепоперечное сечение: 0,75-1,5 мм2 | |||||||
| Метод контроля | Первичное затемнение PUSH | Первичное затемнение PUSH (макс.длина провода:20M) | ||||||
| 1-10В ((0-10В) Приглушение | 1-10В приглушение ((Портный ток <1MA) без функции выключения (максимальная длина провода: 20 м) |
|||||||
| Диапазон затемнения | Первичное затемнение PUSH & DALI: 0%-100% Приглушение 1-10В: 2%-100% |
|||||||
| Первичное затемнение PWM | Приглушение PWM на портах 1-10В (3KHZ-8KHZ) | |||||||
| Потенциометр | Да, 100kΩ | |||||||
| Облегчение DALI | Облегчение DALI (макс.длина провода:300M) | |||||||
| ИсключениеПротацияRОдноразовые | Выпуск над температурой защиту |
Да, без функции самовосстановления (можно запросить) | ||||||
| Защита от короткого замыкания выхода | Да, без функции самовосстановления (можно запросить) | |||||||
|
Работающий Экология |
Рабочая температура/влажность | -25°C~50°C Влажность: 85% (неконденсирующая) | ||||||
| Температура/влажность хранения | -40°C~80°C, влажность: 10%~95% | |||||||
| Максимальная температура корпуса (Tc) | 85°С | |||||||
|
Безопасность & ЭМК |
Стандарт ЭМК | EN55015 EN61547 EN61000-2 EN61000-3-3 | ||||||
| Стандарт протокола DALI | IEC 62386-102, IEC 62386-207 DT6 | |||||||
| Стандарт безопасности | EN61347-1 EN61347-2-13 | |||||||
| Сертификация | ENEC, SEMKO, CB, CE | |||||||
| Выдерживать напряжение | 3750Vac, 5mA, 60s (Вход L N - Выход SEC ) | |||||||
| Прочие | Степень защиты | IP20 | ||||||
| Тип защиты | Класс II | |||||||
| Тип установки | Независимая установка | |||||||
| Размер установки | 103*67*22 мм | |||||||
| Функция памяти отключения | Да, отключение памяти PUSH | |||||||
| Синхронизация приглушения PUSH | 15 единиц максимум. | |||||||
| Требования к упаковке | Инструкция + картон + картонная коробка ((K=A) | |||||||
| Вес | 139 г | |||||||
| Жизнь | 5 лет @Ta полная нагрузка | |||||||
| Примечание: Все параметры испытываются при входном напряжении 230 Vac и 25 градусов, если это не указано. | ||||||||
3. Размер (единица: мм)
4Диаграмма проводки
Фиг. АDALIНезначительно.Минг
Фиг.В.Нажмите DimМинг
Фиг.В1-10В ТёмныйМинг
5. Уменьшение
6Кривая затемнения
7.Настройка текущей передачи
| Ток ((mA) | DIP | Pomax ((W) | Уот ((V) | ||||
| 1 | 2 | 3 | 4 | ||||
| 110 мА | - | - | - | - | 9.1 | 12 ¢ | 83 |
| 230 мА | Включено | - | - | - | 19.1 | 12 ¢ | 83 |
| 240 мА | - | Включено | - | - | 19.9 | 12 ¢ | 83 |
| 260 мА | - | - | Включено | - | 21.6 | 12 ¢ | 83 |
| 300 мА | - | - | - | Включено | 22.8 | 12 ¢ | 83 |
8. Включен/выключен & Описание работы приглушения
A. короткое нажатие на переключатель PUSH (краткое время нажатия 0.1S-1S), и светодиодный драйвер включается или выключается.
B. Приглушение: нажмите и удерживайте переключатель PUSH (1S-8S), светодиодный драйвер может достигать приглушения, яркости или приглушения, диапазон приглушения составляет 2-100%.
C. Память: Приглушение PUSH имеет функцию приглушения памяти.
D. Синхронизация приглушения: мощность, подключенная к одному и тому же переключателю PUSH, может быть синхронизирована путем нажатия и удержания переключателя PUSH в течение более 15 секунд
E. Режим затемнения DALI: подключите питание к системе DALI, и хост DALI может затемнить его.
9. вопросы, требующиеА.Умение
1) Перед включением входной мощности светодиодная струна должна быть подключена к нагрузке, иначе светодиодная струна может быть повреждена.
2) После отключения входа светодиодного привода на выходе будет остаточное напряжение, которое может сохраняться около 3 минут.
