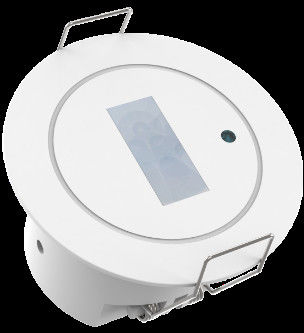

Детектор присутствия PIR на поверхности протокола RS-485 с высотой установки 4 м

  • RS-485 protocol surface mounted PIR presence detector with 4m mounting height
Место происхождения Китай
Фирменное наименование Merrytek
Сертификация CE
Номер модели MSA238D IR 485
Количество мин заказа 100 шт.
Цена Подлежит обсуждению
Упаковывая детали Белая коробка + Белые коробки + Клипборд + Картон ((K=A)
Время доставки 1, Образец и небольшой заказ: В течение 5 рабочих дней после получения оплаты. 2, Набор в больших ко
Условия оплаты T/T
Поставка способности 101000 штук в месяц

Свяжитесь со мной для бесплатных образцов и купонов.

WhatsApp:0086 18588475571

WECHAT: 0086 18588475571

Скайп: sales10@aixton.com

Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.

x
Подробная информация о продукте
Входное напряжение 12-24VDC Рабочий ток 20 мА Макс.
Потребление энергии ≤ 0,5 Вт Функция RS485
Доступно PIR Движение, датчик дневного света Высота установки 2.5-4m
Установка Прочие устройства отрежьте размер Φ45мм
Оставьте сообщение
Характер продукции

Рис-485 протокольный поверхностный детектор присутствия PIR с высотой установки 4 м


1. Особенности
1) ПИР обнаружение движения
2) Прекрасный внешний вид с плоским прямоугольным линзой Френеля
3) Точный выход протокола RS-485
4) Дневной датчик
5) Площадь обнаружения, время ожидания и порог дневного света и т. д. могут быть установлены
6) Максимальный диапазон обнаружения: диаметр 0-4 м от длинной стороны обнаружения, диаметр 0-1 м от короткой стороны обнаружения
7) Движение в коридоре и туалете рекомендуется.
8) Доступная установка на поверхности
9) Компактный мини-размер для идеальной установки на потолок



2.Параметры

Вход/выход Входное напряжение 12-24В постоянного тока
Номинальное напряжение 12/24В постоянного тока
Рабочий ток 20 мА максимум
Потребление энергии ≤ 0,5 Вт @12/24 Вт постоянного тока
Выходной сигнал RS485
Параметр датчика Функция ПИР-обнаружение движения, датчик дневного света
Область обнаружения Протокол RS485/установка дистанционного управления: 100%/75%/50%/25%
Время ожидания Протокол RS485/настройка дистанционного управления:10S/30S/1min/5min/10min/20min/30min
Диапазон сообщений датчика дневного света 0-1200lux
Диапазон обнаружения радиуса (на основе 100% чувствительности) Тангенциальное движение, основанное на установке высотой 3 м: 4-5 м @ 25 ° C ((радиальный диапазон обнаружения движения сократится)
Дистанционное управление Доступно
Высота установки 2.5-4м типичное значение: 3м
Заявление envЯРонменt Сверло Φ45 мм
Рабочая температура -25°C...+50°C ((диапазон обнаружения может отличаться в зависимости от температуры)
Температура хранения -40°C~+80°C
Гарантия 3 года ((доступно из-за проблем с качеством продукта при применении в помещении)
Стандарт сертификации Сертификат Соответствует требованиям CE
Экологические требования Соответствует требованиям RoHS
Рейтинг IP IP20
В случае, если не указано,

3. Размер

Детектор присутствия PIR на поверхности протокола RS-485 с высотой установки 4 м 0

Детектор присутствия PIR на поверхности протокола RS-485 с высотой установки 4 м 1



4Диаграмма проводки

Детектор присутствия PIR на поверхности протокола RS-485 с высотой установки 4 м 2

Предложение по устройству проводки:

1Рука в руку проводки настоятельно рекомендуется, но звезда-топология или дерево-топология сильно отклонена

2. RS-485 расположение длина провода не должна быть больше 300 м, и 12 датчиков являются максимальным количеством расположения в одной схеме

3Для размещения очень рекомендуется 4-прикольный щитовой провод или сетевой провод класса 6

4. Наш датчик не имеет терминального сопротивления. если есть проблема с совпадением импеданса в шине RS-485, мы рекомендуем подключить 2 части 120Ω сопротивления в терминале


5. обнаружение радиации

Детектор присутствия PIR на поверхности протокола RS-485 с высотой установки 4 м 3





6Сигнал обнаружения.



Продукт обнаруживает движущиеся сигналы человека, а ниже приведено описание движущихся сигналов:

Сигнал движения:обнаружить значительное движение человека (ходьбу) в зоне обнаружения.



7Удалённое управление MH18

Детектор присутствия PIR на поверхности протокола RS-485 с высотой установки 4 м 4




Для получения дополнительной информации, пожалуйста, свяжитесь с нашим представителем по продажам.
