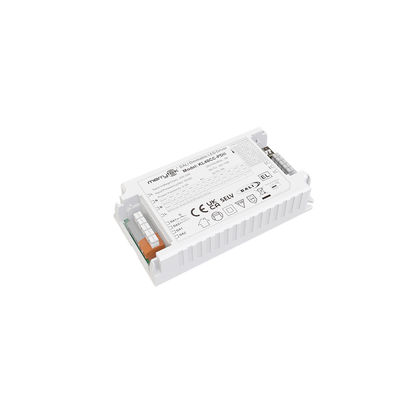

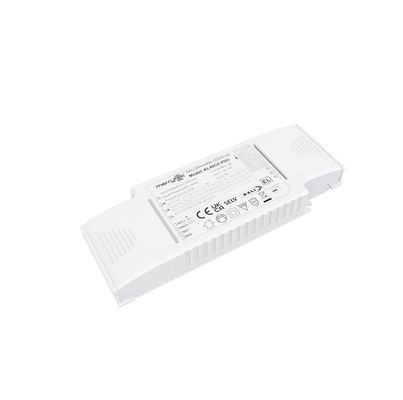

40 Вт DALI2 DT8 диммируемый светодиодный драйвер константа тока от 500mA до 1050mA во время переключения DIP

  • 40W DALI2 DT8 dimmable LED driver constnat current 500mA to 1050mA while DIP switches
  • 40W DALI2 DT8 dimmable LED driver constnat current 500mA to 1050mA while DIP switches
Место происхождения Шэньчжэнь, Китай
Фирменное наименование Merrytek
Сертификация CE
Номер модели KL40CC-PDii
Количество мин заказа 100 шт.
Цена Подлежит обсуждению
Упаковывая детали белая коробка + Указания Клипборд Внешняя коробка ((K=A)
Время доставки 1, Образец и небольшой заказ: В течение 5 рабочих дней после получения оплаты. 2, Большой заказ: 4-5
Условия оплаты T/T
Поставка способности 20,000pcs в месяц

Свяжитесь со мной для бесплатных образцов и купонов.

WhatsApp:0086 18588475571

WECHAT: 0086 18588475571

Скайп: sales10@aixton.com

Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.

x
Подробная информация о продукте
Рабочее напряжение 220-240Vac 50Hz /60Hz Фактор мощности ≥ 0,95 @ 230VAC (полной нагрузкой)
Мощность в режиме ожидания ≤ 0,5 Вт ((@ 230 Вт) Эффективность 86% максимум. @230VAC (полное нагрузка)
Режим работы DALI DT8, аварийная операция DT19 Установочный размер 180*67*24 мм
Материал для жилья Из пластика Продолжительность жизни 50000h @Ta полная нагрузка
Оставьте сообщение
Характер продукции

40 Вт DALI2 DT8 диммируемый светодиодный драйвер константа тока от 500mA до 1050mA во время переключения DIP





[Особенность продукта]

  • Без мерцания для всего диапазона затемнения
  • Мощность режима ожидания менее 0,5 Вт
  • Основное затемнение с кнопкой
  • Встроенный интерфейс DALI DT8
  • Централизованная аварийная операция постоянного тока DT19
  • Защита: короткое замыкание / перегрев / перенапряжение
  • Снижение тока при высокой температуре окружающей среды
  • Нажмите на тусклость с функцией памяти
  • 5-летняя гарантия



  • Параметры
Ввод Рабочее напряжение 198-264ВАК 50 Гц / 60 Гц
Номинальное входное напряжение 220-240ВАК 50 Гц / 60 Гц
Диапазон входной напряженности постоянного тока 200-240VDC
Вводный ток 0.21А Макс.
Вводный входной ток < 15A (половина ширины импульса тока 100US) @230VAC
Фактор мощности ≥ 0,95 @ 230VAC (полной нагрузкой)
Общее гармоническое искажение Типичный: 13% (@230Vac, 100% нагрузки)
Мощность в режиме ожидания ≤ 0,5 Вт ((@ 230 Вт)
Эффективность 86% максимум. @230VAC (полное нагрузка)
Способ проводки Нажимный конец, поперечное сечение провода: 0,75- 1,5 мм2
Количество ввода и вывода 22PCS ((@230Vac)

Автоматический выключатель

(Вычислите ток в проводе)

 тип В10 В13 В16 B20 B25 /
Число 20 25 30 45 50 /
тип С10 C13 С16 С20 C25 C32
Число 35 48 55 70 90 110
Выпуск Режим работы Постоянный ток
Тип груза Светодиодные
Требование к риппу (мигающий или немигающий) Значение мерцания: менее 2% для всего диапазона затемнения
Время запуска < 0,7s (@230Vac) < 0,5 с (@ DC Input)
Выходное напряжение без нагрузки 68VDC максимум.
Диапазон выходной напряженности нагрузки 12-50VDC
Выходная мощность при полной нагрузке 40 Вт максимум.
Выходной ток нагрузки 500 ~ 1050 mA: Подробности
Выпуск Постоянный ток/напряжение Точность Точность постоянного тока ± 5%
Способ проводки Нажимный конец, поперечное сечение провода: 0,75- 1,5 мм2
Метод контроля Первичное затемнение PUSH Первичное приглушение PUSH (макс. длина провода: 20 м)
1-10 Втихопадение Нет
Диапазон затемнения Первичное затемнение PUSH & DALI: 0%-100%
Потенциометр Нет
Облегчение DALI Приглушение DALI (максимальная длина провода: 300 м)
ИсключениеПротацияRОдноразовые Выпуск над температурой
защиту		 Да, без функции самовосстановления ((Можно запросить)
Защита от выходной короткой цепи Да, без функции самовосстановления ((Можно запросить)

Работающий

Экология

 Рабочая температура/влажность -25°C~50°C Влажность:85% (неконденсирующая)
Температура/влажность хранения -40°C~80°C, влажность: 10%~95%
Максимальная температура корпуса (Tc) 85°С

Безопасность

& ЭМК

 Стандарт ЭМК EN55015 EN61547 EN61000-2 EN61000-3-3
Стандарт протокола DALI IEC62386-101 / 102 / 207 DT6 / 209 DT8 / 220 DT19
Стандарт безопасности EN61347-1 EN61347-2-13
Сертификация CE
Выдерживать напряжение 3750Vac, 5mA, 60s (Вход L N - Выход SEC )
Прочие Степень защиты IP20
Тип защиты Класс II
Встроенная установка 120*64,8*24 мм
Независимая установка 179.6*66.9*24 мм
Функция памяти отключения Да, отключение памяти PUSH
Синхронизация приглушения PUSH 15 единиц максимум.
Требования к упаковке белая коробка + инструкция Клипборд Внешняя коробка ((K=A)
Вес 150 г
Жизнь 5 лет @Ta полная нагрузка
Примечание: Все параметры испытываются при входном напряжении 230 VAC и в условиях температуры 25 °C, если не указано иное.
  • Размер (единица: мм)

40 Вт DALI2 DT8 диммируемый светодиодный драйвер константа тока от 500mA до 1050mA во время переключения DIP 040 Вт DALI2 DT8 диммируемый светодиодный драйвер константа тока от 500mA до 1050mA во время переключения DIP 1





  • Диаграмма проводки

 40 Вт DALI2 DT8 диммируемый светодиодный драйвер константа тока от 500mA до 1050mA во время переключения DIP 240 Вт DALI2 DT8 диммируемый светодиодный драйвер константа тока от 500mA до 1050mA во время переключения DIP 3



Фиг. АDALIНезначительно.Минг                                                                                     Фиг.В.Нажмите DimМинг



  • Снижение

40 Вт DALI2 DT8 диммируемый светодиодный драйвер константа тока от 500mA до 1050mA во время переключения DIP 4



  • Кривая и диапазон затемнения

 40 Вт DALI2 DT8 диммируемый светодиодный драйвер константа тока от 500mA до 1050mA во время переключения DIP 540 Вт DALI2 DT8 диммируемый светодиодный драйвер константа тока от 500mA до 1050mA во время переключения DIP 6



  • Настройка текущей передачи:
Ток (mA) DIP Pomax ((W) Уот ((V)
1 2 3 4
500 - - - - 25.0 12 ¢ 50
550 Включено - - - 27.5 12 ¢ 50
600 - Включено - - 30.0 12 ¢ 50
650 Включено Включено - - 32.5 12 ¢ 50
700 - - Включено - 35.0 12 ¢ 50
750 Включено - Включено - 37.5 12 ¢ 50
800 - Включено Включено - 40.0 12 ¢ 50
850 - Включено Включено - 40.0 12 ¢ 47
900 - - Включено Включено 39.6 12 ¢ 44
950 Включено - Включено Включено 39.9 12 ¢ 42
1000 - Включено Включено Включено 40.0 12 ¢ 40
1050 Включено Включено Включено Включено 39.9 12 ¢ 38
  • Включение/выключение и описание работы приглушения

A. Нажмите на переключатель PUSH (краткое время нажатия 0.1S-1S), светодиодный драйвер включится или выключится.

B. Приглушение: нажмите и удерживайте переключатель PUSH (1S-8S), светодиодный драйвер может достичь приглушения, яркости или приглушения, диапазон приглушения составляет 2-100%.

C. Память: приглушенное движение имеет функцию приглушенной памяти.

D. Синхронизация приглушения: мощность, подключенная к одному и тому же переключателю PUSH, может быть синхронизирована путем нажатия и удержания переключателя PUSH в течение более 15 секунд

E. Режим затемнения DALI: подключите питание к системе DALI, и он может быть затемнен хостом DALI. Диапазон затемнения составляет 0-100%.



  • А.Умениес

1) Перед включением входной мощности водитель должен быть подключен к светильникам, иначе светильники могут быть повреждены.
