Контактное лицо : June Zhao

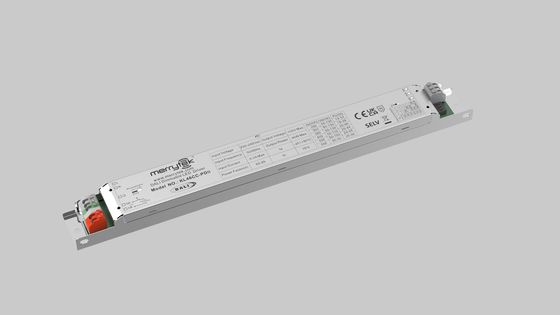

46W диммируемый светодиодный источник питания DALI DT8 с выходом 50-130 В пост. тока и несколькими выходными токами 250-500 мА, гарантия 5 лет

  • 46W DALI DT8 Dimmable LED Power Supply With 50-130Vdc Output And Multiple Output Current 250-500mA And 5 Years Warranty
Место происхождения Шэньчжэнь, Китай
Фирменное наименование Merrytek
Сертификация CE
Номер модели KL46CC-PDii1
Количество мин заказа 100 ШТ
Цена Подлежит обсуждению
Упаковывая детали белая коробка + Указания Клипборд Внешняя коробка ((K=A)
Время доставки 1, Образец и небольшой заказ: В течение 5 рабочих дней после получения оплаты. 2, Большой заказ: 4-5
Условия оплаты T/T
Поставка способности 20,000pcs в месяц

Свяжитесь со мной для бесплатных образцов и купонов.

WhatsApp:0086 18588475571

WECHAT: 0086 18588475571

Скайп: sales10@aixton.com

Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.

x
Подробная информация о продукте
Рабочее напряжение 220-240Vac 50Hz /60Hz Фактор мощности ≥ 0,95 @ 230VAC (полной нагрузкой)
Мощность в режиме ожидания ≤ 0,5 Вт ((@ 230 Вт) Эффективность Максимальная мощность - 85%. @230VAC (полной нагрузкой)
режим работы Облегчение DALI2 & изменение температуры цвета & Облегчение PUSH Установочный размер 284*30*20,5 мм
гарантия 5 лет Постоянный выходный ток 250-500 мА
Выделить

46 Вт. Снижаемая мощность светодиодного питания

,

многоразовый выходной ток с приводом питания

,

DALI DT8 Снижаемая светодиодная питательная система
Оставьте сообщение
Характер продукции

46W DALI DT8 диммируемый светодиодный источник питания с выходом 50-130 В пост. тока и несколькими выходными токами 250-500 мА и гарантией 5 лет





     [Характеристики продукта]

  • Отсутствие мерцания во всем диапазоне диммирования
  • Потребляемая мощность в режиме ожидания менее 0,5 Вт
  • Первичное диммирование с помощью кнопки
  • Встроенный интерфейс DALI DT8
  • Защита: короткое замыкание / перегрев / перенапряжение
  • Снижение тока при высокой температуре окружающей среды
  • PUSH диммирование с функцией памяти
  • Гарантия 5 лет

[Параметры]

Вход Рабочее напряжение 198-264 В переменного тока 50 Гц / 60 Гц
Номинальное входное напряжение 220-240 В переменного тока 50 Гц / 60 Гц
Диапазон входного напряжения постоянного тока 200-240 В постоянного тока
Входной ток 0,25 А макс.
Входной пусковой ток <15A (половина ширины импульса тока 100US) при 230 В переменного тока
Коэффициент мощности ≥0,95 при 230 В переменного тока (полная нагрузка)
Общий коэффициент гармонических искажений Типичный: 15% (при 230 В переменного тока, нагрузка 100%)
Потребляемая мощность в режиме ожидания ≤0,5 Вт (при 230 В переменного тока)
Эффективность 85% макс. при 230 В переменного тока (полная нагрузка)
Способ подключения Нажимная клемма, сечение провода: 0,75-1,5 мм2

Автоматический выключатель

(Рассчитайте ток в проводе)

 тип B10 B13 B16 B20 B25 /
Количество 20 25 30 40 50 /
тип C10 C13 C16 C20 C25 C32
Количество 30 43 50 60 80 100
Выход Режим работы Постоянный ток
Тип нагрузки Светодиод
Требование к пульсациям (мерцание или отсутствие мерцания) Значение мерцания: менее 2% для всего диапазона диммирования
Время запуска <1 с (при 230 В переменного тока)
Напряжение холостого хода 150 В пост. тока макс.
Диапазон выходного напряжения нагрузки 50-130 В пост. тока
Выходная мощность при полной нагрузке 46 Вт макс.
Выходной ток нагрузки 250~500 мА: для получения подробной информации
Точность постоянного тока/напряжения Точность постоянного тока ±5%
Способ подключения Нажимная клемма, сечение провода: 0,75-1,5 мм2
Метод управления Первичное PUSH диммирование Первичное PUSH диммирование (Макс. длина провода: 20 м)
Диапазон диммирования Первичное PUSH & DALI диммирование: 2%-100%
DALI диммирование DALI диммирование (Макс. длина провода: 300 м)
ИсключениеPотекцияRебования Перегрев выхода
защита		 Да, без функции самовосстановления (можно уточнить)
Защита от короткого замыкания на выходе Да, без функции самовосстановления (можно уточнить)

Рабочая

Среда

 Рабочая температура/влажность -25℃~50℃ Влажность: 85% (без конденсации)
Температура хранения/влажность -40℃~80℃, Влажность: 10%–95%
Макс. температура корпуса (Tc) 85℃

Безопасность

& EMC

 Стандарт EMC EN55015 EN61547 EN61000-3-2 EN61000-3-3
Стандарт протокола DALI IEC62386-101 / 102 / 207 DT6 / 209 DT8
Стандарт безопасности EN61347-1 EN61347-2-13
Сертификация CE
Выдерживаемое напряжение 3750 В переменного тока, 5 мА, 60 с (Вход “L N” - Выход “SEC”)
Прочее Степень защиты IP20
Тип защиты Класс I
Встроенная установка 284*30*20,5 мм
Функция памяти при отключении Да, память PUSH при отключении
Синхронизация PUSH диммирования Макс. 15 блоков
Требования к упаковке PE-пакет + белая коробка + инструкции + перегородка + внешняя коробка (K=A)
Вес 200 г
Срок службы 5 лет @Ta полная нагрузка
Примечание: Все параметры протестированы при входном напряжении 230 В переменного тока и температуре окружающей среды 25 °C, если не указано иное.

[Размеры]



                          46W диммируемый светодиодный источник питания DALI DT8 с выходом 50-130 В пост. тока и несколькими выходными токами 250-500 мА, гарантия 5 лет 0

[Схема подключения]



 46W диммируемый светодиодный источник питания DALI DT8 с выходом 50-130 В пост. тока и несколькими выходными токами 250-500 мА, гарантия 5 лет 146W диммируемый светодиодный источник питания DALI DT8 с выходом 50-130 В пост. тока и несколькими выходными токами 250-500 мА, гарантия 5 лет 2



                            Рис. A DALI Диммирование                                                                    Рис.B Push Диммирование



[Снижение мощности]

46W диммируемый светодиодный источник питания DALI DT8 с выходом 50-130 В пост. тока и несколькими выходными токами 250-500 мА, гарантия 5 лет 3

[Кривая диммирования]

46W диммируемый светодиодный источник питания DALI DT8 с выходом 50-130 В пост. тока и несколькими выходными токами 250-500 мА, гарантия 5 лет 446W диммируемый светодиодный источник питания DALI DT8 с выходом 50-130 В пост. тока и несколькими выходными токами 250-500 мА, гарантия 5 лет 5



[Соответствие тока и напряжения]



Ток (мА) DIP Pomax(Вт) Uout(В)
1 2 3
250 - - - 33 50～ 130
300 ON - - 39 50～ 130
350 - ON - 46 50～ 130
400 ON ON - 44 50～ 110
450 ON - ON 45 50～ 100
500 ON ON ON 46 50～ 92



[ВКЛ/ВЫКЛ и описание работы диммирования]

A. Короткое нажатие кнопки PUSH (короткое нажатие 0,1–1 с), драйвер светодиода включится или выключится.

B. Диммирование: Нажмите и удерживайте кнопку PUSH (1–8 с), драйвер светодиода может выполнять диммирование, увеличение яркости или диммирование, диапазон диммирования составляет 2–100%.

C. Регулировка цветовой температуры:

Шаг 1, PUSH выключает свет; Шаг 2, нажмите и удерживайте PUSH, чтобы отрегулировать цветовую температуру, начиная с текущей яркости; Отпустите PUSH, снова нажмите и удерживайте PUSH и отрегулируйте цветовую температуру в противоположном направлении; Отсутствие операций в течение 5 секунд, выход из режима регулировки цвета.

D. Память: PUSH диммирование имеет функцию памяти диммирования.

E. Синхронизация диммирования: Питание, подключенное к одному и тому же переключателю PUSH, можно синхронизировать, удерживая кнопку PUSH более 15 секунд.

F. Режим диммирования DALI: Подключите источник питания к системе DALI, и его можно будет диммировать с помощью хоста DALI. Диапазон диммирования составляет 0–100%.



[ Вопросы, требующие Внимания]

1) Светодиодная цепочка должна быть подключена к нагрузке перед включением входного питания; в противном случае светодиодная цепочка может быть повреждена.

2) После отключения входного питания светодиодного драйвера на выходе останется остаточное напряжение, которое может сохраняться около 3 минут.
