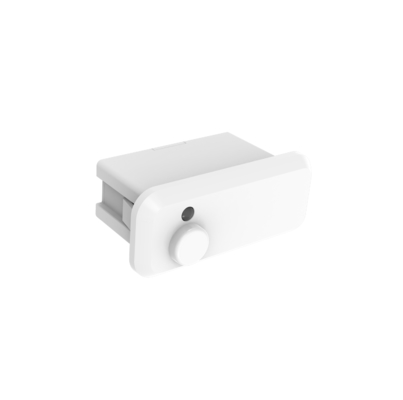

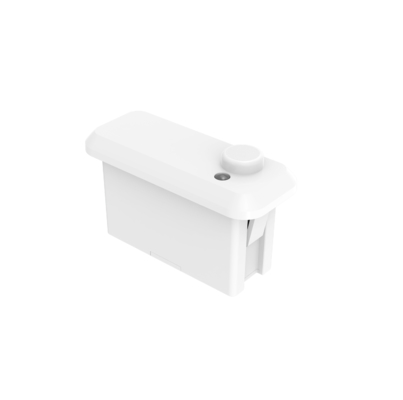

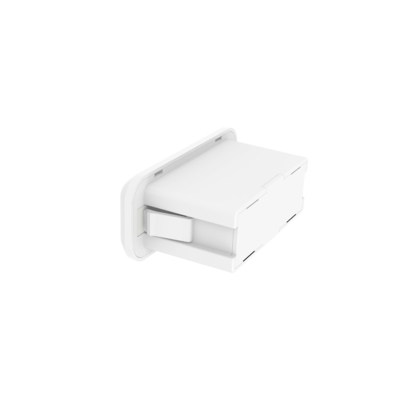

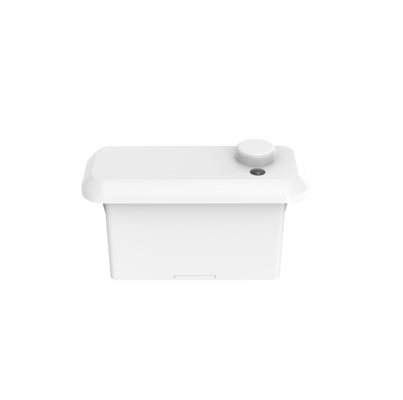

2.4G RF беспроводная сеть микроволновой датчик для панели и линейного света с функцией сбора дневного света

[Характеристики продукта]

• Встроенный датчик присутствия, стандартный интерфейс zhaga20
• Применение запатентованной микроволновой антенной технологии 24 ГГц, поддержка максимальной высоты установки 4 м
• С немецкой радиочастотной технологией, 5 лет гарантии на продукт
• Функция датчика движения, слабого движения и освещенности
• Применимо для ванных комнат, гостиных, кухонь и других помещений, где требуется обнаружение движения, слабого движения
• Группировка в сеть по беспроводной связи 2,4G, не требуется сопряжение или шлюз.
• Выход 0-10 В диммирование или PWM диммирование, функция 2-ступенчатого/3-ступенчатого диммирования.
• Все параметры датчика можно настроить с помощью пульта дистанционного управления.

[Параметры]

[Описание функции]

]ДиаграммаДатчик должен устанавливаться профессиональным электриком. Пожалуйста, выключите питание перед установкой, подключением проводов, изменением конфигурации.

• Размеры (единица измерения: мм)

• Функция

• Проводка

• Инструкция по установке

[Дальность обнаружения]

Движение сигнал          Слабое сигнал движения

Присутствие человека: обнаружение тела человека в зоне обнаружения для выполнения больших сигналов движения (ходьба) для запуска индукции и вывода высокого уровня (например, управление включением и выключением света), а затем обнаружение слабого движения сигналов (наклон тела вперед, назад, покачивание конечностями, покачивание головой, набор текста, игра с мобильными телефонами и другие слабые движения.) атакже обнаружение жизненно важных признаков дыхания человека, вызванных брюшной полостью, расширением грудной клетки и т. д. для поддержания высокого уровня выходного сигнала (например, Отсутствие человекавсегда включено)Отсутствие человека: отсутствие сигнала, обнаруженного в зоне обнаружения, и вывод низкого уровня (управление выключением лампы)

[Пульт дистанционного управления

]MH15Датчик должен устанавливаться профессиональным электриком. Пожалуйста, выключите питание перед установкой, подключением проводов, изменением конфигурации.[Инициализация]

После включения питания датчик автоматически включает свет на 100% яркости и самопроверку в течение 45-60 секунд. Во время инициализации датчик не может обнаружить движение. Он переходит в режим обнаружения после инициализации, и в течение этого времени лампа поддерживает яркость 100%.

[Настройка по умолчанию]

Чувствительность: 100%, Время удержания: 5 с, Датчик освещенности: Отключено, Период ожидания: 0 с, Уровень диммирования в режиме ожидания: 20%

[

Уведомление о применении

]l Датчик должен устанавливаться профессиональным электриком. Пожалуйста, выключите питание перед установкой, подключением проводов, изменением конфигурации.

Когда структура продукта, режим питания/схема, передняя крышка антенны датчика и т. д. изменяются, пожалуйста, уведомите производителя датчика для подтверждения, чтобы не допустить неправильной работы продукта. В противном случае производитель не несет никакой соответствующей ответственности за аномалию.Продукт обладает хорошей проникающей способностью для пластика, дерева и т. д., но микроволновая антенна модуля не должна иметь металлических аксессуаров или металлических корпусов, стеклянных корпусов и т. д. непосредственно перед или рядом, в противном случае это повлияет на передачу и прием антенны.

Когда структура продукта, режим питания/схема, передняя крышка антенны датчика и т. д. изменяются, пожалуйста, уведомите производителя датчика для подтверждения, чтобы не допустить неправильной работы продукта. В противном случае производитель не несет никакой соответствующей ответственности за аномалию.На дальность обнаружения будет влиять высота установки, размер обнаруживаемого объекта, скорость движения, влияние среды установки, а дальность обнаружения в разных направлениях будет иметь определенную степень изменчивости.

Когда структура продукта, режим питания/схема, передняя крышка антенны датчика и т. д. изменяются, пожалуйста, уведомите производителя датчика для подтверждения, чтобы не допустить неправильной работы продукта. В противном случае производитель не несет никакой соответствующей ответственности за аномалию.Порог освещенности находится в солнечной среде, без теней и условий рассеянного отражения окружающего света. В разные периоды, климаты и среды значение освещенности, обнаруженное датчиком освещенности, может быть разным.

Когда структура продукта, режим питания/схема, передняя крышка антенны датчика и т. д. изменяются, пожалуйста, уведомите производителя датчика для подтверждения, чтобы не допустить неправильной работы продукта. В противном случае производитель не несет никакой соответствующей ответственности за аномалию.Рекомендуется, чтобы расстояние установки продукта было более 1,5 м; расстояние установки между продуктом и маршрутизатором должно быть более 1,5 м, чтобы не вызывать помех для нормальной работы микроволнового датчика.

Когда структура продукта, режим питания/схема, передняя крышка антенны датчика и т. д. изменяются, пожалуйста, уведомите производителя датчика для подтверждения, чтобы не допустить неправильной работы продукта. В противном случае производитель не несет никакой соответствующей ответственности за аномалию.Монтажная плоскость продукта (например, алюминиевая подложка, плата печатной платы) должна иметь определенную разницу по высоте от плоскости антенны микроволнового модуля, а плоскость антенны микроволнового модуля должна быть выше, чем соседняя плоскость, более чем на 5 мм, чтобы достичь наилучшего эффекта обнаружения.

Когда структура продукта, режим питания/схема, передняя крышка антенны датчика и т. д. изменяются, пожалуйста, уведомите производителя датчика для подтверждения, чтобы не допустить неправильной работы продукта. В противном случае производитель не несет никакой соответствующей ответственности за аномалию.Необходимо использовать регулируемый источник питания постоянного тока со стабильным выходным напряжением, низким током и коэффициентом пульсации пульсация источника питания должна быть менее 50 мВ, а минимальный ток нагрузки источника питания должен быть более 120 мА, а также рекомендуется установить электролитический конденсатор не менее 100 мкФ на входном терминале питания VCC.

Когда структура продукта, режим питания/схема, передняя крышка антенны датчика и т. д. изменяются, пожалуйста, уведомите производителя датчика для подтверждения, чтобы не допустить неправильной работы продукта. В противном случае производитель не несет никакой соответствующей ответственности за аномалию.Установка продукта как можно дальше от крупного металлического оборудования, трубопроводов, вентиляционных отверстий кондиционеров, вытяжных отверстий, дымовых машин и других сцен, чтобы избежать вибрации оборудования, влияющей на эффект обнаружения.

Когда структура продукта, режим питания/схема, передняя крышка антенны датчика и т. д. изменяются, пожалуйста, уведомите производителя датчика для подтверждения, чтобы не допустить неправильной работы продукта. В противном случае производитель не несет никакой соответствующей ответственности за аномалию.Микроволновый модуль следует избегать близкого расположения к приводу переменного тока, находиться вдали от выпрямительного моста привода, трансформатора, переключающих трубок и других устройств высокой мощности, чтобы избежать высокочастотных сигналов помех для нормальной работы микроволнового модуля.

Когда структура продукта, режим питания/схема, передняя крышка антенны датчика и т. д. изменяются, пожалуйста, уведомите производителя датчика для подтверждения, чтобы не допустить неправильной работы продукта. В противном случае производитель не несет никакой соответствующей ответственности за аномалию.Конструкция продукта: поверхность антенны микроволнового модуля и его близлежащие цепи должны избегать протекания больших токов, избегая трансформаторов или высокочастотных компонентов поблизости, расстояние должно быть более 10 мм, насколько это возможно.

Когда структура продукта, режим питания/схема, передняя крышка антенны датчика и т. д. изменяются, пожалуйста, уведомите производителя датчика для подтверждения, чтобы не допустить неправильной работы продукта. В противном случае производитель не несет никакой соответствующей ответственности за аномалию.При подключении проводов сторона антенны и сторона компонента на задней панели продукта не должны быть закрыты проводами или иметь большие токи, протекающие через них, чтобы не повлиять на нормальную работу датчика

Когда структура продукта, режим питания/схема, передняя крышка антенны датчика и т. д. изменяются, пожалуйста, уведомите производителя датчика для подтверждения, чтобы не допустить неправильной работы продукта. В противном случае производитель не несет никакой соответствующей ответственности за аномалию.l Передняя часть продукта и его окрестности не могут быть оснащены металлическими аксессуарами или стеклянным блоком, чтобы не повлиять на нормальную работу датчика, в то время как толщина пластика, насколько это возможно, должна быть менее 1 мм, слишком толстый повлияет на обнаружение микроволновых модулей и направленность; плоскость микроволновой антенны и расстояние до корпуса должны быть больше 3,2 мм

Когда структура продукта, режим питания/схема, передняя крышка антенны датчика и т. д. изменяются, пожалуйста, уведомите производителя датчика для подтверждения, чтобы не допустить неправильной работы продукта. В противном случае производитель не несет никакой соответствующей ответственности за аномалию.Поверхность антенны продукта и металлическая плоскость (алюминиевая подложка, железный корпус) должны иметь определенную разницу по высоте, рекомендуемое расстояние составляет более 0,5 мм.

Когда структура продукта, режим питания/схема, передняя крышка антенны датчика и т. д. изменяются, пожалуйста, уведомите производителя датчика для подтверждения, чтобы не допустить неправильной работы продукта. В противном случае производитель не несет никакой соответствующей ответственности за аномалию.
