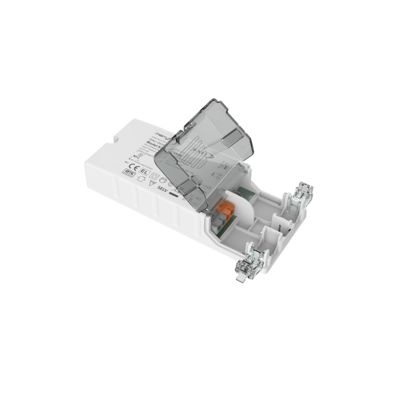

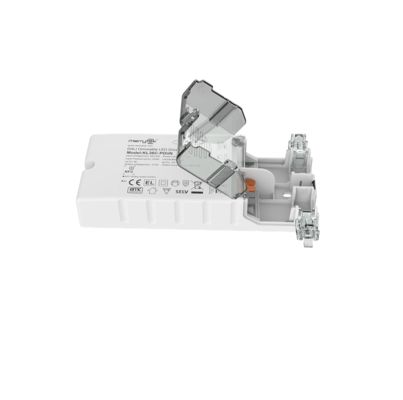

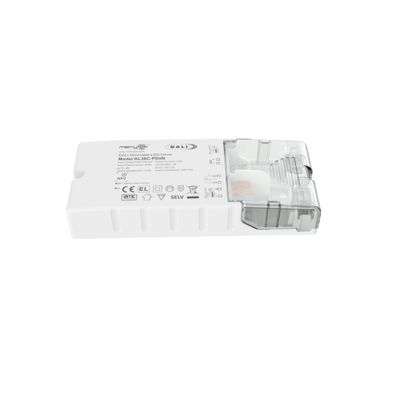

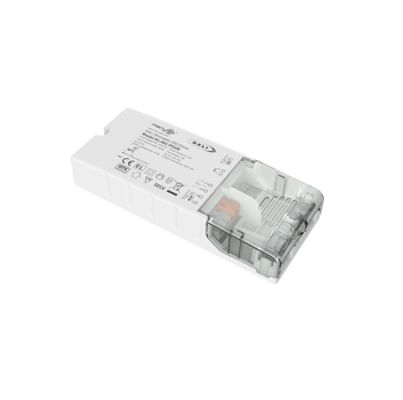

Простой в использовании светодиодный драйвер серии 36 Вт с NFC программированием, DALI2 диммируемый светодиодный электронный драйвер, выходной ток от 500 мА до 1100 мА

  • Easy-use series 36W NFC programmable led driver DALI2 dimmable led electronic driver output from 500mA to 1100mA
  • Easy-use series 36W NFC programmable led driver DALI2 dimmable led electronic driver output from 500mA to 1100mA
  • Easy-use series 36W NFC programmable led driver DALI2 dimmable led electronic driver output from 500mA to 1100mA
  • Easy-use series 36W NFC programmable led driver DALI2 dimmable led electronic driver output from 500mA to 1100mA
Место происхождения КИТАЙ
Фирменное наименование Merrytek
Сертификация CE
Номер модели KL36C-PDiiN
Количество мин заказа 100
Цена Подлежит обсуждению
Упаковывая детали Белая коробка + Картон, 50 штук/CTN
Время доставки 1, образец и небольшой заказ: в течение 5 рабочих дней после получения оплаты. 2, объемный заказ: 3-
Условия оплаты T/T или PayPal
Поставка способности 101000 штук в месяц

Свяжитесь со мной для бесплатных образцов и купонов.

WhatsApp:0086 18588475571

WECHAT: 0086 18588475571

Скайп: sales10@aixton.com

Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.

x
Подробная информация о продукте
Оцененное входное напряжение 220-240Vac 50Hz /60Hz Диапазон входного напряжения постоянного тока 200-240Вдц
Операционный режим Постоянн течение Метод управления Программируемый светодиодный драйвер NFC DALI2 и затемнение PUSH
Коэффициент мощности ≥0,95 Эффективность 88%
Текущий 500-1100 мА Измерение 154x63x28mm
IP -рейтинг IP20 Гарантия 5 лет
Выделить

36 Вт диммируемый светодиодный драйвер

,

Двигатель светодиодного диска с затуманиванием DALI2

,

500mA-1100mA драйвер постоянного тока
Оставьте сообщение
Характер продукции

Легко используемый светодиодный драйвер серии 36 Вт с программированием NFC, диммированием DALI2, электронный драйвер LED, выход от 500 мА до 1100 мА



1. Описание

- Отсутствие мерцания во всем диапазоне диммирования

-Технология NFC для беспроводного программирования

- Энергопотребление в режиме ожидания менее 0,5 Вт

- Встроенный интерфейс DALI DT6

-Централизованное аварийное питание постоянного тока DT19

- Защита: короткое замыкание / перегрев / перенапряжение

-Компенсация CLO

- Снижение тока при высокой температуре окружающей среды

- pushDIM с функцией памяти

-Быстрое подключение, удобно и экономит время

- Гарантия 5 лет



2. Параметры

Вход Рабочее напряжение 198-264 В переменного тока 50 Гц/60 Гц
Номинальное входное напряжение 220-240 В переменного тока 50 Гц/60 Гц
Диапазон входного напряжения постоянного тока 200-240 В постоянного тока
Входной ток 0,19 А макс.
Входной пусковой ток <15 А (половина ширины импульса тока 100 мкс) при 230 В переменного тока
Коэффициент мощности (при 230 В, нагрузка 100%) ≥ 0,95
Общие гармонические искажения Типичные: 15% (при 230 В переменного тока, нагрузка 100%)
Энергопотребление в режиме ожидания ≤0,5 Вт (при 230 В переменного тока, когда DALI выключен)
Эффективность (при 230 В переменного тока, нагрузка 100%) 88% макс.
Способ подключения Сечение провода: 0,75-2,5 мм2

Автоматический выключатель

(Рассчитать ток в проводе)

 тип B10 B13 B16 B20 B25 /
Количество 20 25 35 850 55 /
тип C10 C13 C16 C20 C25 C32
Количество 35 750 55 75 95 120
Выход Режим работы Постоянный ток
Тип нагрузки Светодиод
Требование к пульсациям (мерцание или отсутствие мерцания) Значение мерцания: менее 5% во всем диапазоне диммирования
Время запуска <1 с (при 230 В переменного тока); <0,5 с (при 200 В постоянного тока)
Напряжение холостого хода 68 В постоянного тока макс.
Диапазон выходного напряжения нагрузки 9-50 В постоянного тока
Выходная мощность при полной нагрузке 36 Вт макс.
Выходной ток нагрузки 500-1100 мА
Точность постоянного тока/напряжения Точность постоянного тока ±5%
Способ подключения Сечение провода: 0,75-1,5 мм2
Метод управления Первичное диммирование PUSH Первичное диммирование PUSH (Макс. длина провода: 20 м)
Диммирование DALI Диммирование DALI (Макс. длина провода: 300 м)
Диапазон диммирования Первичное диммирование PUSH и DALI: 0%-100%
ИсключениеЗащитаТребования Защита от перегрева на выходе
защита		 Да, без функции самовосстановления (можно уточнить)
Защита от короткого замыкания на выходе Да, без функции самовосстановления (можно уточнить)

Рабочая

Среда

 Рабочая температура/влажность -25℃~50℃ Влажность: 85% (без конденсации)
Температура хранения/влажность -40℃~80℃, Влажность: 85% (без конденсации)
Макс. температура корпуса (Tc) 85℃

Безопасность

и ЭМС

 Стандарт ЭМС EN55015 EN61547 EN61000-3-2 EN61000-3-3
Стандарт протокола DALI IEC62386-102, IEC62386-207 DT6 / 220 DT19 / 251 / 252 / 253
Стандарт безопасности EN61347-1 EN61347-2-13
Сертификация CE
Выдерживаемое напряжение 3750 В переменного тока, 5 мА, 60 с (Вход “L N” - Выход “SEC”)
Другое Степень защиты IP20
Тип защиты Класс II
Тип установки Отдельная установка
Размер 154*63*28 мм
Функция памяти при отключении Да, память отключения PUSH
Синхронизация диммирования PUSH

Параллельно: макс. 15 единиц

Последовательно: макс. 25 единиц
Требования к упаковке ПЭ пакет + картонная коробка + руководство + перегородка + внешняя коробка (K=A)
Вес 179,5±5 г
Срок службы 5 лет при полной нагрузке Ta
Примечание: Все параметры проверяются при входном напряжении 230 В переменного тока и температуре окружающей среды 25 градусов, если не указано иное.



3. Размеры (единица измерения: мм)4. Схема подключения

Простой в использовании светодиодный драйвер серии 36 Вт с NFC программированием, DALI2 диммируемый светодиодный электронный драйвер, выходной ток от 500 мА до 1100 мА 0Простой в использовании светодиодный драйвер серии 36 Вт с NFC программированием, DALI2 диммируемый светодиодный электронный драйвер, выходной ток от 500 мА до 1100 мА 1

Рис. A

Простой в использовании светодиодный драйвер серии 36 Вт с NFC программированием, DALI2 диммируемый светодиодный электронный драйвер, выходной ток от 500 мА до 1100 мА 2

DALIДимминг5. Снижение мощности

Простой в использовании светодиодный драйвер серии 36 Вт с NFC программированием, DALI2 диммируемый светодиодный электронный драйвер, выходной ток от 500 мА до 1100 мА 3Простой в использовании светодиодный драйвер серии 36 Вт с NFC программированием, DALI2 диммируемый светодиодный электронный драйвер, выходной ток от 500 мА до 1100 мА 4

BPush Dimминг5. Снижение мощности





6. Кривая диммирования

Простой в использовании светодиодный драйвер серии 36 Вт с NFC программированием, DALI2 диммируемый светодиодный электронный драйвер, выходной ток от 500 мА до 1100 мА 5

7.

Простой в использовании светодиодный драйвер серии 36 Вт с NFC программированием, DALI2 диммируемый светодиодный электронный драйвер, выходной ток от 500 мА до 1100 мА 6

Настройка токаKL36C-PDiiN

Ток (мА)
Pomax (Вт) Uout (В) 500
25,0 9～ 33 750
27,5 9～ 33 750
30,0 9～ 33 750
32,5 9～ 33 750
35,0 9～ 33 750
36,0 9～ 33 800
36,0 9～ 33 850
35,7 9～ 33 900
36,0 9～ 33 950
36,1 9～ 33 1000
36,0 9～ 33 1050
35,7 9～ 33 1100
36,3 9～ 33 Типичные наборы данных по току предназначены для справки при выборе моделей светодиодных светильников. Больше уровней тока можно установить с помощью NFC, используя мобильное приложение, регулируемое с шагом 1 мА.

Отсканируйте код, чтобы загрузить Merrytek NFC

Простой в использовании светодиодный драйвер серии 36 Вт с NFC программированием, DALI2 диммируемый светодиодный электронный драйвер, выходной ток от 500 мА до 1100 мА 7

8. Включение/выключение и описание диммирования



A. Короткое нажатие переключателя PUSH (время короткого нажатия 0,1 с-1 с), светодиодный драйвер включится или выключится.

B. Диммирование: Нажмите и удерживайте переключатель PUSH (1 с-8 с), светодиодный драйвер может достичь диммирования, увеличения яркости или диммирования, диапазон диммирования составляет 2-100%.

C. Память: Диммирование PUSH имеет функцию памяти диммирования.

D. Синхронизация диммирования: Питание, подключенное к одному и тому же переключателю PUSH, можно синхронизировать, удерживая переключатель PUSH нажатым дольше 15 секунд.

E. Режим диммирования DALI: Подключите источник питания к системе DALI, и его можно будет диммировать с помощью хоста DALI. Диапазон диммирования составляет 0-100%.

9. Вопросы, требующие



Внимания1) Светодиодная цепочка должна быть подключена к нагрузке перед включением входного питания, в противном случае светодиодная цепочка может быть повреждена.2) После отключения входного питания светодиодного драйвера на выходе останется остаточное напряжение, которое может сохраняться около 3 минут.

3) Перед настройкой параметров с помощью NFC убедитесь, что драйвер выключен.
