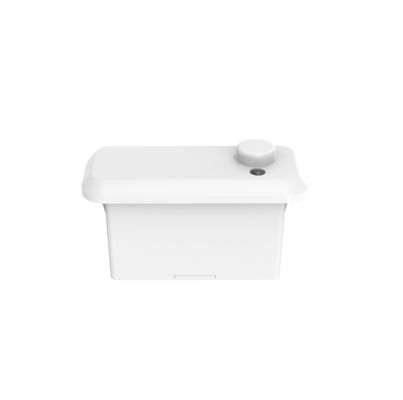

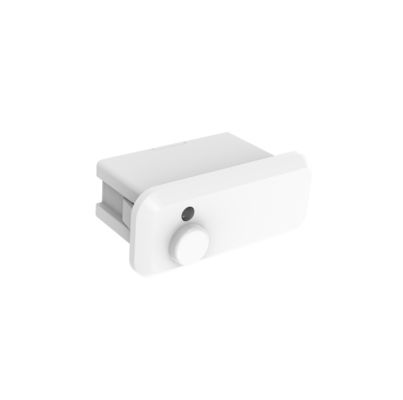

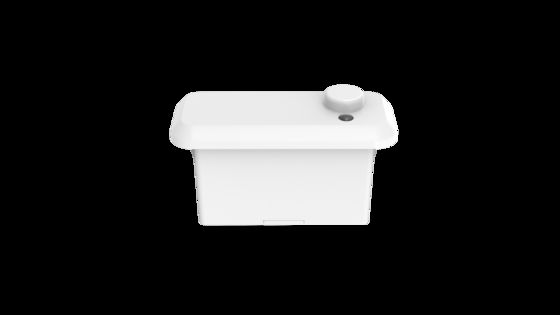

2.4G беспроводной группировки PIR датчик движения, PWM затемнения, Zhaga book20 Интерфейс MC182D 99 1 B
| Место происхождения | Шэньчжэнь, Китай |
|---|---|
| Фирменное наименование | Merrytek |
| Сертификация | CE |
| Номер модели | MC182D 99 1 B |
| Количество мин заказа | 100 шт |
| Цена | Подлежит обсуждению |
| Упаковывая детали | Clapboard + коробка (k = a) |
| Время доставки | 1, образец и небольшой заказ: в течение 5 рабочих дней после получения оплаты. 2, объемный заказ: 3- |
| Условия оплаты | T/T. |
| Поставка способности | 10000 ПК/месяц |
Подробная информация о продукте
| Рабочее напряжение | 12 ± 1 В | Рабочий ток | 60 ± 5 мА |
|---|---|---|---|
| Выходной сигнал | ШИМ сигнал затемнения | Монтажная высота | 3 м (максимум 4 м) |
| Рабочая температура | -25℃-55℃ | Сертификат | CE |
| Продолжительность жизни | 5 лет гарантия @ta (в помещении) | ||
| Выделить | 2.4G wireless motion sensor,PIR motion sensor with PWM dimming,Zhaga book20 motion sensor |
||
Характер продукции
2.4G Беспроводное группирование PIR датчика движения, ШИМ-диммирование, интерфейс Zhaga book20
Особенности продукта
- Встроенный датчик присутствия, стандартный интерфейс zhaga20
- Использует технологию обнаружения движения PIR, максимальная высота установки 4 м
- 5 лет гарантии на продукт
- Функция датчика движения и дневного света
- Применимо для офисов, классных комнат, где требуется обнаружение движения
- Групповое сетевое взаимодействие по беспроводной связи 2.4G, без необходимости сопряжения или шлюза
- Выход ШИМ-диммирования, функция 2-ступенчатого/3-ступенчатого диммирования
- Все параметры датчика можно настроить с помощью пульта дистанционного управления
Технические параметры
| Вход | |
|---|---|
| Номинальное напряжение | 12±1В постоянного тока |
| Рабочий ток | 60±5мА |
| Пульсация напряжения | <100мВпик-пик |
| Выход | |
| Выходной сигнал | MC182D 99 1 B ШИМ-сигнал диммирования |
| Параметры датчика | |
| Режим обнаружения | PIR обнаружение |
| Область обнаружения | 100% /75%/50%/25%(MH17)；100% / 50%/25%(MH15) |
| Время удержания | 30с/1мин/3мин/5мин/10мин/20мин/30мин(MH17)； 30с/1мин/3мин(MH15) |
| Период ожидания | 0с/10с/1мин/3мин/5мин/10мин/30мин/+∞(MH17); 5мин/10мин/ +∞(MH15) |
| Уровень диммирования в режиме ожидания | 10%/ 20%/ 30%/ 50% (MH17);10%/ 30%(MH15) |
| Датчик дневного света | Порог дневного света: 5Люкс/15Люкс/30Люкс/50Люкс/100Люкс/150Люкс/999Люкс(Отключено)(MH17) 15Люкс/50Люкс/(Отключено)(MH15)(Состояние рассеянного окружающего света) Сбор дневного света: 100Л/200Л/300Л/400Л/500Л/600Л/Отключено (MH17нажмите "P" для входа в режим сбора дневного света) |
| Диапазон обнаружения (радиус) | Потолочный монтаж на высоте 3 м: 0,6~1 м/с ≥3 м; тестирование в тангенциальном направлении Движение и малое движение: r≥2,5 м Условие тестирования: 100% чувствительность, 60° открытое пространство в помещении. Температура окружающей среды 25℃ |
| Высота установки | 3 м (макс. 4 м) |
| Беспроводные параметры | |
| Рабочая частота | 2.400-2.483ГГц |
| Мощность передачи | 6dBm |
| Группа | Максимум 32 устройства в одной группе |
| Расстояние передачи | Максимум 15 м (расстояние передачи в открытой области точка-точка) |
| Окружающая среда | |
| Рабочая температура (Ta) | -25℃-55℃ |
| Температура хранения | -40℃~+80℃ влажность: ≤85% (без конденсации) |
| Сертификационные стандарты | |
| Сертификация | CE |
| Требования к окружающей среде | Соответствует требованиям RoHS 2.0, Reach |
| IP рейтинг | IP20 |
| Класс защиты | Класс II |
| Прочее | |
| Подключение | 3-контактный разъем PH2.0 |
| Требования к установке | Внешняя установка Zhaga book20 |
| Требования к упаковке | Перегородка + Картон (K=A) |
| Вес нетто | 16±3г |
| Срок службы | 5 лет гарантии @Ta в помещении |
Описание функций
| √ Функция ВКЛ/ВЫКЛ | Период ожидания установлен на "0с" |
| √ 2-ступенчатое диммирование | Период ожидания установлен на "+∞" |
| √ 3-ступенчатое диммирование | Период ожидания установлен на "10с/1мин/3мин/5мин/10мин/30мин" |
| √ Сбор дневного света | Период ожидания установлен на "510с/1мин/3мин/5мин/10мин/30мин" |
| Приоритет дневного света | Н/Д |
| √ Группировка | Удаленная группа "1-16" и установка Rx сигнала для датчика |
Схемы
Размеры (единица: мм)
Функция
Подключение
Инструкция по установке
Диапазон обнаружения
Пульт дистанционного управления
MH15
MH17
Инициализация
После включения питания датчик автоматически включает свет на 100% яркости и проводит самопроверку в течение 45-60 секунд. Во время инициализации датчик не может обнаруживать движение. После инициализации он переходит в режим обнаружения, и в это время лампа поддерживает 100% яркость.
Заводские настройки
Чувствительность: 100%, Время удержания: 5с, Датчик дневного света: Отключено, Период ожидания: 0с, Уровень диммирования в режиме ожидания: 10%
Уведомление о применении
- Датчик должен устанавливаться профессиональным электриком. Пожалуйста, отключите питание перед установкой, подключением и изменением параметров.
- PIR-датчик не может проникать через какие-либо материалы, пожалуйста, убедитесь, что между датчиком и движущимися людьми/объектами нет препятствий.
- Датчику может быть трудно обнаружить людей, если они одеты в толстую одежду в холодную зиму.
- Тепловые сигналы будут рассматриваться как сигналы движения для срабатывания датчика. Избегайте направления датчика на кондиционер или другой источник тепла.
- Датчик предназначен только для использования внутри помещений. Солнечный свет снаружи может повлиять на обнаружение датчика.
- В связи с постоянным совершенствованием содержание данной инструкции может быть изменено без предварительного уведомления.
- Производительность диммирования может отличаться при работе с различными драйверами 0-10 В.
- Порог дневного света измеряется в солнечной среде без тени и рассеянного отражения окружающего света. Уровень освещенности в люксах может отличаться в зависимости от среды, погоды, климата, времени суток и сезона.
- Расстояние обнаружения зависит от роста людей, высоты установки, угла установки, температуры рабочей среды и т. д. Когда температура окружающей среды приближается к диапазону температуры человеческого тела (36℃~37℃/96.8~98.6℉), обнаружение движения PIR значительно ослабевает или не реагирует. Когда температура окружающей среды или температура светодиодной панели выше 55℃/131℉, могут возникать ложные срабатывания, попробуйте уменьшить чувствительность обнаружения для улучшения. Если ложные срабатывания сохраняются, PIR-датчик не подходит для использования в данном пространстве.
- Указанная область обнаружения является типичным значением, измеренным тестерами ростом 165 см в помещении с открытым пространством.
- Этот продукт должен использоваться с стабилизированным по напряжению источником питания постоянного тока, входное напряжение которого стабильно, а коэффициент пульсаций низок (коэффициент пульсаций ниже 100 мВ; ток нагрузки более 25 мА).
- При установке в новой среде, пожалуйста, сначала установите и протестируйте как минимум 5 единиц продукта перед массовой установкой.
Соображения по применению PIR:
PIR - это пироэлектрический инфракрасный датчик, который обнаруживает изменения в инфракрасных лучах. Пожалуйста, обратите внимание на следующие моменты при фактическом использовании:
- При обнаружении источников тепла, отличных от человеческого тела
- Когда температура источника тепла не меняется или источник тепла не движется
- Другие связанные факторы окружающей среды и нарушения принципа применения PIR влияют
Возможные сценарии ложных срабатываний:
- Когда мелкие животные попадают в зону обнаружения
- Когда инфракрасные лучи от солнечного света, фар автомобилей, ламп накаливания и т. д. напрямую попадают на датчик
- Когда температура в зоне обнаружения резко меняется из-за теплого воздуха, холодного воздуха от оборудования холодильных камер, водяного пара от увлажнителей и т. д.
Возможные сценарии неот срабатывания:
- Когда между датчиком и объектом обнаружения существуют вещества, такие как стекло и акрил, которые блокируют передачу инфракрасных лучей
- Источник тепла в зоне обнаружения почти не движется или движется с высокой скоростью
