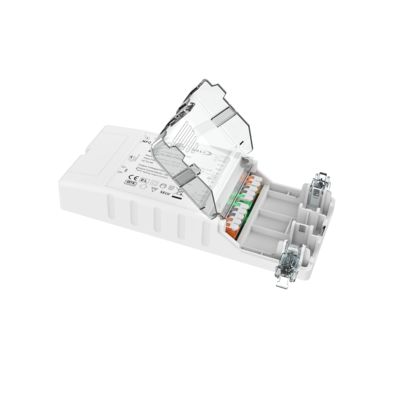

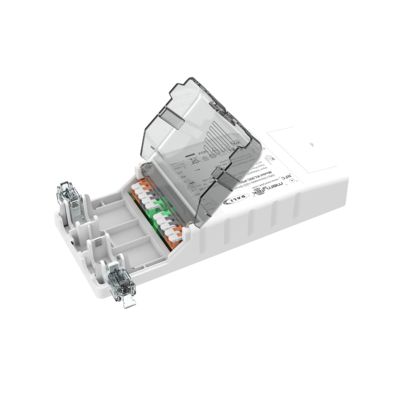

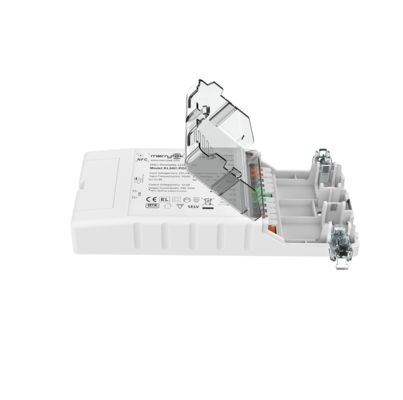

Простой в использовании светодиодный драйвер DALI2 с регулировкой яркости, программируемый по NFC, мощностью 50 Вт, от 700 мА до 1400 мА

  • Easy-use series 50W NFC programmable DALI2 dimmable led driver from 700mA to 1400mA
  • Easy-use series 50W NFC programmable DALI2 dimmable led driver from 700mA to 1400mA
  • Easy-use series 50W NFC programmable DALI2 dimmable led driver from 700mA to 1400mA
  • Easy-use series 50W NFC programmable DALI2 dimmable led driver from 700mA to 1400mA
Место происхождения КИТАЙ
Фирменное наименование Merrytek
Сертификация CE
Номер модели KL50C-PDiiN
Количество мин заказа 100
Цена Подлежит обсуждению
Упаковывая детали Белая коробка + Картон, 50 штук/CTN
Время доставки 1, образец и небольшой заказ: в течение 5 рабочих дней после получения оплаты. 2, объемный заказ: 3-
Условия оплаты T/T или PayPal
Поставка способности 101000 штук в месяц

Свяжитесь со мной для бесплатных образцов и купонов.

WhatsApp:0086 18588475571

WECHAT: 0086 18588475571

Скайп: sales10@aixton.com

Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.

x
Подробная информация о продукте
Оцененное входное напряжение 220-240Vac 50Hz /60Hz Диапазон входного напряжения постоянного тока 200-240Вдц
Операционный режим Постоянн течение Метод управления Программируемый светодиодный драйвер DALI2 с регулируемой яркостью NFC, 50 Вт
Коэффициент мощности ≥0,95 Эффективность 88%
Текущий 700-1400 мА Измерение 185x79x30 мм
IP -рейтинг IP20 Гарантия 5 лет
Выделить

Светодиодный драйвер с регулировкой яркости DALI2 мощностью 50 Вт

,

Светодиодный драйвер

,

программируемый по NFC
Оставьте сообщение
Характер продукции

Светодиодный драйвер DALI2 с регулировкой яркости 50 Вт, программируемый по NFC, от 700 мА до 1400 мА



1. Описание

- Отсутствие мерцания во всем диапазоне регулировки яркости

-Технология NFC для беспроводного программирования

- Потребляемая мощность в режиме ожидания менее 0,5 Вт

- Встроенный интерфейс DALI DT6

-Централизованное аварийное питание постоянного тока DT19

- Защита: короткое замыкание / перегрев / перенапряжение

-Компенсация CLO

- Снижение тока при высокой температуре окружающей среды

- pushDIM с функцией памяти

-Конструкция с петлевым вводом и выводом, быстрая проводка, удобно и экономит время

- Гарантия 5 лет



2. Параметры

Вход Рабочее напряжение 198-264 В переменного тока 50 Гц/60 Гц
Номинальное входное напряжение 220-240 В переменного тока 50 Гц/60 Гц
Диапазон входного напряжения постоянного тока 200-240 В постоянного тока
Входной ток 0,3 А макс.
Входной пусковой ток <25 А (половина ширины импульса тока 100 мкс) при 230 В переменного тока
Коэффициент мощности (при 230 В, 100% нагрузке) ≥ 0,95
Общий коэффициент гармонических искажений Типичный: 15% (при 230 В переменного тока, 100% нагрузке)
Потребляемая мощность в режиме ожидания ≤0,5 Вт (при 230 В переменного тока, когда DALI выключен)
Эффективность (при 230 В переменного тока, 100% нагрузке) 88%
Способ подключения Сечение провода: 0,75-2,5 мм2
Количество петель ввода и вывода 22 шт. (при 230 В переменного тока)

Автоматический выключатель

(Рассчитать ток в проводе)

 тип B10 B13 B16 B20 B25 /
Количество 20 25 30 40 50 /
тип C10 C13 C16 C20 C25 C32
Количество 28 40 45 55 70 90
Выход Режим работы Постоянный ток
Тип нагрузки Светодиод
Требования к пульсациям (мерцание или отсутствие мерцания) Значение мерцания: менее 5% во всем диапазоне регулировки яркости
Время запуска <1 с (при 230 В переменного тока); <0,5 с (при 200 В постоянного тока)
Напряжение холостого хода 75 В постоянного тока макс.
Диапазон выходного напряжения нагрузки 12-58 В постоянного тока
Выходная мощность при полной нагрузке 50 Вт макс.
Выходной ток нагрузки 700-1400 мА
Точность постоянного тока/напряжения Точность постоянного тока ±5%
Способ подключения Сечение провода: 0,75-1,5 мм2
Метод управления Первичное диммирование PUSH Первичное диммирование PUSH (Макс. длина провода: 20 м)
Диммирование DALI Диммирование DALI (Макс. длина провода: 300 м)
Диапазон регулировки яркости Первичное диммирование PUSH и DALI: 0%-100%
ИсключениеЗащитаТребования Перегрев на выходе
защита		 Да, без функции самовосстановления (можно уточнить)
Защита от короткого замыкания на выходе Да, без функции самовосстановления (можно уточнить)

Рабочая

Среда

 Рабочая температура/влажность -25℃~50℃ Влажность: 85% (без конденсации)
Температура хранения/влажность -40℃~80℃, Влажность: 85% (без конденсации)
Макс. температура корпуса (Tc) 85℃

Безопасность

и ЭМС

 Стандарт ЭМС EN55015 EN61547 EN61000-3-2 EN61000-3-3
Стандарт протокола DALI IEC62386-102, IEC62386-207 DT6 / 220 DT19 / 251 / 252 / 253
Стандарт безопасности EN61347-1 EN61347-2-13
Сертификация CE
Выдерживаемое напряжение 3750 В переменного тока, 5 мА, 60 с (Вход “L N” - Выход “SEC”)
Другое Степень защиты IP20
Тип защиты Класс I
Тип установки Независимая установка
Размер 185*79*30 мм
Функция памяти при отключении Да, память PUSH при отключении
Синхронизация диммирования PUSH

Параллельно: макс. 15 блоков

Последовательно: макс. 25 блоков
Требования к упаковке Полиэтиленовый пакет + картонная коробка + руководство + перегородка + внешняя коробка (K=A)
Вес 266±5 г
Срок службы 5 лет при полной нагрузке Ta
Примечание: Все параметры протестированы при входном напряжении 230 В переменного тока и температуре окружающей среды 25 градусов, если не указано иное.



3. Размеры (единица измерения: мм)

Простой в использовании светодиодный драйвер DALI2 с регулировкой яркости, программируемый по NFC, мощностью 50 Вт, от 700 мА до 1400 мА 0Простой в использовании светодиодный драйвер DALI2 с регулировкой яркости, программируемый по NFC, мощностью 50 Вт, от 700 мА до 1400 мА 1

4. Схема подключения

Простой в использовании светодиодный драйвер DALI2 с регулировкой яркости, программируемый по NFC, мощностью 50 Вт, от 700 мА до 1400 мА 2

Рис. A DALI Димминг

Простой в использовании светодиодный драйвер DALI2 с регулировкой яркости, программируемый по NFC, мощностью 50 Вт, от 700 мА до 1400 мА 3Простой в использовании светодиодный драйвер DALI2 с регулировкой яркости, программируемый по NFC, мощностью 50 Вт, от 700 мА до 1400 мА 4

Рис.B Push Dimминг





5. Снижение номинальных характеристик

Простой в использовании светодиодный драйвер DALI2 с регулировкой яркости, программируемый по NFC, мощностью 50 Вт, от 700 мА до 1400 мА 5

6. Кривая диммирования

Простой в использовании светодиодный драйвер DALI2 с регулировкой яркости, программируемый по NFC, мощностью 50 Вт, от 700 мА до 1400 мА 6

7. Настройка тока

KL50C-PDiiN
Ток (мА) Pomax(Вт) Uout(В)
700 40.6 12～ 58
750 43.5 12～ 58
800 46.4 12～ 58
850 49.3 12～ 58
900 50.4 12～ 56
950 50.4 12～ 53
1000 50.0 12～ 50
1050 50.4 12～ 48
1100 49.5 12～ 45
1150 49.5 12～ 43
1200 50.4 12～ 42
1250 50.0 12～ 40
1300 49.4 12～ 38
1350 50.0 12～ 37
1400 50.4 12～ 36

Типичные наборы данных по току предназначены для справки при выборе моделей светодиодных светильников. Больше уровней тока можно установить с помощью NFC, используя мобильное приложение, регулируемое с шагом 1 мА.

Простой в использовании светодиодный драйвер DALI2 с регулировкой яркости, программируемый по NFC, мощностью 50 Вт, от 700 мА до 1400 мА 7

Отсканируйте код, чтобы загрузить Merrytek NFC



8. Включение/выключение и описание работы диммирования

A. Короткое нажатие переключателя PUSH (время короткого нажатия 0,1 с-1 с), светодиодный драйвер включится или выключится.

B. Диммирование: Нажмите и удерживайте переключатель PUSH (1 с-8 с), светодиодный драйвер может достичь диммирования, увеличения яркости или диммирования, диапазон диммирования составляет 2-100%.

C. Память: Диммирование PUSH имеет функцию памяти диммирования.

D. Синхронизация диммирования: Питание, подключенное к одному и тому же переключателю PUSH, можно синхронизировать, нажав и удерживая переключатель PUSH дольше 15 секунд.

E. Режим диммирования DALI: Подключите источник питания к системе DALI, и его можно будет регулировать с помощью хоста DALI. Диапазон диммирования составляет 0-100%.



9. Вопросы, требующиеВнимания

1) Светодиодная цепочка должна быть подключена к нагрузке перед включением питания; в противном случае светодиодная цепочка может быть повреждена.

2) После отключения питания на входе светодиодного драйвера на выходе останется остаточное напряжение, которое может сохраняться около 3 минут.

3) Перед настройкой параметров с помощью NFC убедитесь, что драйвер выключен.
