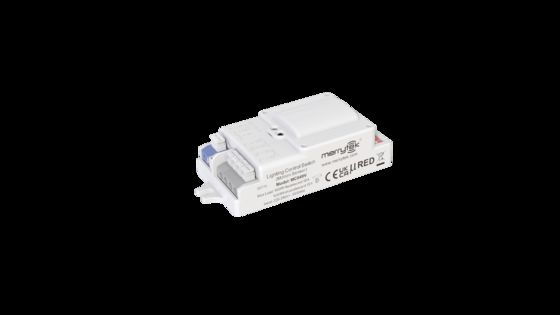

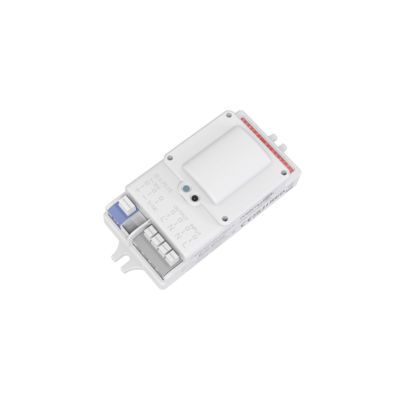

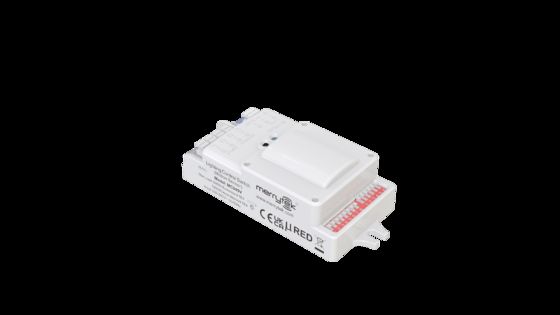

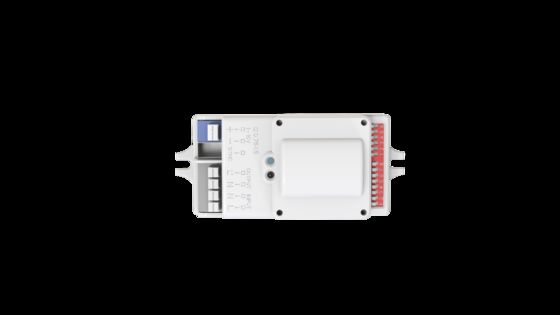

1-10В Снижаемый микроволновый датчик движения для трехпрозрачного света, максимальная высота установки 6 м
| Место происхождения | Китай |
|---|---|
| Фирменное наименование | Merrytek |
| Сертификация | CE, RED,TUV |
| Номер модели | MC049В Р |
| Количество мин заказа | 300 шт |
| Цена | Подлежит обсуждению |
| Упаковывая детали | Пузырьки + Картон + Картон ((K=A) |
| Время доставки | 1, образец и небольшой заказ: в течение 5 рабочих дней после получения оплаты. 2, объемный заказ: 3- |
| Условия оплаты | T/T или Западный Союз |
| Поставка способности | 20,000pcs в месяц |
Подробная информация о продукте
| Номинальное напряжение | 120-277V AC | Мощность в режиме ожидания | ≤0,5 Вт (230 В переменного тока) |
|---|---|---|---|
| Рабочий режим | ВКЛ/ВЫКЛ затемнение 1-10 В | Требование к установки | Встроенный |
| Грузоподъемность | 120 В переменного тока 400 Вт (индуктивный или резистивный) 220–240 В переменного тока 800 Вт (индук | сертификат | CE, КРАСНЫЙ, TUV |
| Продолжительность жизни | 5 лет гарантии @Ta 230V полная нагрузка | ||
| Выделить | 1-10В сенсор движения,микроволновой датчик движения для трехпрозрачного света,Датчик движения на высоте до 6 м |
||
Характер продукции
Микроволновой датчик движения с регулируемой яркостью 1-10 В для три-доказательства света, максимальная высота установки 6 м
Функции
- Стандартный продукт с приводом регулировки яркости светодиодов 1–10 В, обеспечивающим 2- или 3-ступенчатую функцию регулировки яркости с помощью регулируемого драйвера светодиодов 1–10 В, с синхронным концом
- Зона обнаружения, время удержания, датчик дневного света, период ожидания и уровень яркости регулируются DIP-переключателем.
- Удобное подключение для пользователя с помощью запрессованных клемм на входе и выходе.
Технические параметры
| Вход | |
|---|---|
| Рабочее напряжение | 108–305 В переменного тока, 50 Гц/60 Гц |
| Номинальное напряжение | 120–277 В переменного тока |
| Резервное питание | ≤0,5 Вт (230 В переменного тока) |
| Выход | |
| Режим работы | ВКЛ/ВЫКЛ затемнение 1-10 В |
| Тип нагрузки | Белый тканый светильник/источник питания/светодиодный светильник 1-10 В |
| Грузоподъемность | 120 В переменного тока, 400 Вт (индуктивный или резистивный) 220–240 В переменного тока, 800 Вт (индуктивный или резистивный) 277 В переменного тока, 1000 Вт (индуктивный или резистивный) |
| Максимальная импульсная мощность | 30 А (50 % Ipeak, длительность = 500 мкс, полная нагрузка 230 В переменного тока, холодный запуск); 60 А (50 % Iпик, ширина = 200 мкс, 230 В переменного тока, полная нагрузка, холодный запуск) |
| Тусклый интерфейс | Затемнение 1-10 В: доступно Управление синхронизацией: доступно (может синхронизироваться для функции включения-выключения, не может синхронизироваться для затемнения 1–10 В) |
Параметры датчика
| Рабочая частота | 5,8 ГГц ±75 МГц, диапазон ISM |
| Передача мощности | 1 мВт Макс. |
| Зона обнаружения | 25%/50%/75%/100% (двумя DIP-переключателями) |
| Время удержания | 5 с/30 с/90 с/3 мин/20 мин/30 мин (три DIP-переключателя) |
| Уровень яркости в режиме ожидания | 10%(1,4-1,6В)/20%(1,9-2,1В)/30%(2,9-3,1В)/50%(4,9-5,1В) (с помощью двух DIP-переключателей) |
| Период ожидания | 0S/5S/5min/10min/30min/1h/+∞(три DIP-переключателя) |
| Датчик дневного света | 2 люкс/5 люкс/10 люкс/25 люкс/50 люкс/100 люкс/отключить (четырьмя DIP-переключателями) |
| Диапазон обнаружения (100% радиус чувствительности) | Поверхностный монтаж Высота 3 м: 0,3 м/с ≥3,5 м, 1 м/с ≥2,5 м Горизонтальный монтаж, высота 2 м: 0,3 м/с ≥8 м, 1 м/с ≥4 м |
| Высота установки | 3 м (макс. 6 м) |
| Угол луча 3 дБ | Плоскость 80°@XZ Плоскость 96°@YZ |
Операционная среда
| Рабочая температура | -25℃~70℃ |
| Температура хранения/влажность | Влажность -40℃~80℃: ≤85% (без конденсации) |
Стандарты сертификатов
| Стандарты безопасности (LVD) | ЭН61058-1,ЭН61058-1-2 |
| Молния | 1КВ(Л/Н,ЭН61000-4-5) |
| стандарты ЭМС | EN61058-1,EN61000-3-2,EN61000-3-3,EN62479, EN301489-1,EN55015,EN300440 |
| Экологические требования | Соответствует RoHS |
| Сертификат | CE, КРАСНЫЙ, TUV |
Другие характеристики
| Спецификация входа/выхода (разъем/проводка) | Диаметр провода зажимных клемм: 0,75-1,5 мм². |
| Требования к установке | Встроенный |
| Размер установки | 180*50*30 мм |
| Требование к упаковке | Пузырчатая сумка+ вагонка+ коробка(K=A) |
| Вес нетто | 75г |
| Продолжительность жизни | Гарантия 5 лет при полной нагрузке Ta 230 В. |
Функциональные диаграммы
1. Функция включения-выключения (период ожидания «0 с»)
2. 2-ступенчатая функция затемнения (период ожидания «+∞»)
3. 3-ступенчатая функция затемнения (период ожидания «5 с/5 мин/10 мин/30 мин/1 ч»)
4. Размер (мм)
5. Проводка
6. Структура
Настройки DIP-переключателя
1. Зона обнаружения
| 1 | 2 | Параметр |
|---|---|---|
| НА | НА | 100% |
| НА | - | 75% |
| - | НА | 50% |
| - | - | 10% |
2. Время удержания
| 3 | 4 | 5 | Параметр |
|---|---|---|---|
| НА | НА | НА | 5С |
| - | НА | НА | 30 лет |
| НА | - | НА | 90-е годы |
| - | - | НА | 3мин |
| НА | НА | - | 20 минут |
| - | - | - | +∞ |
3. Период ожидания
| 6 | 7 | 8 | Параметр |
|---|---|---|---|
| НА | НА | НА | 0С |
| - | НА | НА | 5С |
| НА | - | НА | 5 минут |
| - | - | НА | 10 минут |
| НА | НА | - | 30 минут |
| - | НА | - | 1 час |
| - | - | - | +∞ |
4. Датчик дневного света
| 1 | 2 | 3 | 4 | Параметр |
|---|---|---|---|---|
| - | - | НА | НА | 2люкс |
| - | - | - | НА | 5люкс |
| - | НА | НА | - | 10люкс |
| - | - | НА | - | 25люкс |
| - | НА | - | - | 50люкс |
| НА | - | - | - | 100люкс |
| - | - | - | - | Запрещать |
Если установлено значение «Отключить», датчик будет включать свет при обнаружении движения, независимо от того, достаточно ли света.
Пороговое значение дневного света является типичным значением в условиях солнечной среды, отсутствия затенения и диффузного отражения окружающего света.
5. 1–10 В (уровень яркости в режиме ожидания)
| 5 | 6 | Яркость% |
|---|---|---|
| НА | НА | 50% |
| - | НА | 30% |
| НА | - | 20% |
| - | - | 10% |
Инициализация
После включения датчик автоматически включает свет с яркостью 100%. Через 10 секунд выключает свет. Во время инициализации датчик не может обнаружить движение.
Заводские настройки
Зона обнаружения: 100%, Время удержания: 5 с, Период ожидания: 0 с, Датчик дневного света: отключить
Уведомление о применении
- Датчик должен устанавливать профессиональный электрик. Пожалуйста, отключите питание перед установкой, подключением и изменением настройки DIP-переключателя.
- Микроволновая печь не может проникать в металл. Не устанавливайте изделие в закрытые или полузакрытые металлические лампы и убедитесь, что над изделием нет металлического или стеклянного экрана; Если антенна должна проходить через металлическую пластину, убедитесь, что верхняя часть датчика находится близко к металлической пластине.
- Расстояние установки между микроволновыми датчиками рекомендуется составлять более 3 м и должно находиться вдали от коммутаторов, маршрутизаторов и других беспроводных устройств во избежание радиопомех. Расстояние установки между обоими рекомендуется составлять более 2 м; Поверхность антенны микроволнового датчика должна находиться далеко от входного переменного тока и выхода постоянного тока, чтобы избежать помех от низко/высокочастотных сигналов.
- Следует избегать длительного вибрационного оборудования или движущихся объектов рядом с микроволновым датчиком. Генерируемый вибрационный сигнал будет рассматриваться как индукция запуска мобильного сигнала. Если в зоне тестирования проходит домашнее животное, датчик может сработать.
- Этот продукт подходит для установки внутри помещений. При полуоткрытой или наружной установке ветер и дождь можно рассматривать как индукцию триггера мобильного сигнала; Когда датчик установлен в металлической лампе, металлической отражающей поверхности или в узком закрытом помещении, микроволновое излучение будет многократно отражаться и вызывать ложное срабатывание. Пожалуйста, уменьшите чувствительность или обратитесь к производителю за технической поддержкой.
- Данная модель подходит для потолочной установки. Если используется настенная установка, расстояние обнаружения микроволновой индукции будет значительно увеличено, что может привести к проникновению микроволнового излучения через стену или лампа не погаснет. Пожалуйста, отрегулируйте чувствительность на 25%. Если 25% использовать невозможно, избегайте настенной установки или обратитесь к производителю за технической поддержкой.
- Характеристики и параметры продукта могут быть оптимизированы без предварительного уведомления.
- Порог светочувствительности находится в солнечной среде, без тени и рассеянного отражения окружающего света. Уровень освещенности, определяемый датчиком, может быть разным в разные периоды и климатические условия.
- Дальность обнаружения продукта зависит от скорости перемещения объекта, размера объекта, высоты установки продукта, угла установки, среды установки, материала отражения и других факторов.
- Расстояния обнаружения, указанные в характеристиках, являются типичными значениями, полученными тестировщиками в открытом помещении (165 см/65 кг).
- Не размещайте датчик рядом с объектами с высокой плотностью размещения, такими как металл, стекло, смешанные стены и т. д., поскольку датчик может сработать неправильно.
- Возможно, потребуется переконфигурировать параметры датчика в различных условиях установки. Пожалуйста, обратитесь к приведенным выше инструкциям или свяжитесь с производителем.
