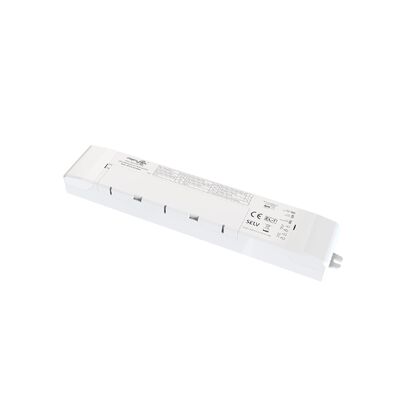

Аварийные комплекты 3W Standard и Self Test с продолжительностью работы 3 часа и гарантией 5 лет

  • 3W Standard and Self Test emergency packs with 3 hours duration and 5 years warranty
  • 3W Standard and Self Test emergency packs with 3 hours duration and 5 years warranty
Место происхождения Китай
Фирменное наименование Merrytek
Сертификация CE, UKCA, UN38.3, MSDS
Номер модели KE036-03AM180HB
Количество мин заказа 100
Цена Подлежит обсуждению
Упаковывая детали Сначала упакована в пузырьковый пакет, а затем усилена картонной упаковкой для наружной упаковки
Время доставки 1, образец и небольшой заказ: в течение 5 рабочих дней после получения оплаты. 2, объемный заказ: 3-
Условия оплаты T/T или Западный Союз
Поставка способности 101000 штук в месяц
Подробная информация о продукте
Номинальное входное напряжение 220-240Vac 50Hz /60Hz Аварийная власть 3W (смогите быть подгоняно)
Чрезвычайное время 180 мин (можно настроить) Гарантия 5 лет
Выходное напряжение нагрузки 10-60Вдц Рабочая температура 0 ℃ ~ 50 ℃
IP-рейтинг IP20 Тип батареи LifePO4 6,4 В 1800 мАч
Выделить

3W светодиодный аварийный драйвер

,

Аварийный комплект с самотестированием

,

Аварийный драйвер с гарантией 5 лет
Оставьте сообщение
Характер продукции
3W Стандартные и Самотестируемые Аварийные Комплекты с 3-часовой Продолжительностью и 5-летней Гарантией
Обзор Продукта

Светодиодный аварийный источник питания с постоянной выходной мощностью, обладающий комплексными функциями безопасности и долговечной технологией батарей LiFePO4.

  • Широкий диапазон выходного напряжения для универсального применения
  • Переключение входного реле для надежной работы
  • Высокая безопасность, высокопроизводительная батарея LiFePO4 с увеличенным сроком службы
  • Встроенная система управления батареями
  • Доступны в стандартной и самотестируемой конфигурациях аварийных комплектов
Технические Характеристики
Параметры Зарядки
Модель № KE036-03AM180HB
Номинальное входное напряжение 220-240 В переменного тока 50 Гц/60 Гц
Номинальный входной ток 0,06 А макс. при 230 В переменного тока
Входной пусковой ток 10A (Twidth=100us 50% Ipeak) при 230 В переменного тока (Холодный старт при полной нагрузке)
Коэффициент мощности ≥0.5 при 230 В переменного тока
Входная мощность <4 Вт при 230 В переменного тока
Ток зарядки аккумулятора 250 мА макс.
Время зарядки аккумулятора 24 часа макс.
Аварийные Параметры
Режим работы Аварийный режим
Тип нагрузки Светодиод
Аварийное питание 2,5 Вт
Время работы в аварийном режиме 3 часа
Выходной ток нагрузки 250-40 мА
Выходное напряжение нагрузки 10-60 В постоянного тока
Аккумулятор LiFePO4 6,4 В 1,8 Ач (емкость соответствует времени работы в аварийном режиме при 25℃)
Гарантия на аккумулятор 5 лет при 25℃
Требования к драйверу
Импульсный ток 8A
Входной ток 3A макс.
Выходной ток 2A макс.
Светодиодная индикация и автоматическое тестирование
Состояние/Условие Причина Состояние индикатора
Аккумулятор полностью заряжен и работоспособен Стандартное ежедневное использование Горит зеленый
Зарядка аккумулятора Первоначальная зарядка/Подзарядка аккумулятора Мигает зеленым 1 секунду включено, 1 секунду выключено
Автоматическое тестирование 3 часа (каждые 12 месяцев) Периодическое самотестирование Мигает зеленым 3 секунды включено, 1 секунду выключено
Автоматическое тестирование 5 минут (каждые 30 дней) Периодическое самотестирование Мигает зеленым 3 секунды включено, 3 секунды выключено
Сбой теста продолжительности Автоматический тест не пройден Мигает красным 0,5 секунды включено, 0,5 секунды выключено
Сбой светодиода Не подключен или поврежден/неисправен Мигает красным 2 секунды включено - 2 секунды выключено
Аккумулятор отключен/неисправен Не подключен или поврежден/неисправен Горит красный
Функции защиты
Защита от перезаряда/глубокого разряда аккумулятора Да
Защита от перенапряжения на выходе Да
Защита от перегрузки по выходу Да
Защита от короткого замыкания на выходе Да
Рабочая Среда
Рабочая температура/влажность 0℃…+50℃, влажность: 20%-75% (без конденсации)
Температура/влажность хранения -5℃-35℃
Макс. температура корпуса (Tc) 75℃
Безопасность и Соответствие
Выдерживаемое напряжение 3000 В переменного тока 5 мА 60 с (Вход "L N" - выход "SEC+ SEC-")
Стандарт безопасности EN61347-1, 60598-2-22, 61347-2-7, 62034
Стандарт ЭМС EN55015, EN61000-3-2, EN61000-3-3
Стандарт аккумулятора UN38.3
Защита окружающей среды Соответствует RoHS
Сертификация CE
Физические Характеристики
Спецификация входного терминала/проводки Прессовый терминал, диаметр провода: 0,75-2,5 мм²
Спецификация выходного терминала/проводки Прессовый терминал, диаметр провода: 0,75-1,5 мм²
Степень защиты IP IP20
Тип защиты Класс II
Тип установки Независимая установка
Размер установки 232×45×25 мм
Требования к упаковке Белая коробка + Руководство по эксплуатации + перегородка + внешняя картонная коробка (K=A)
Вес 208±5 г
Срок службы 5 лет при Ta

Все параметры протестированы при входном напряжении 230 В переменного тока, температуре окружающей среды 25℃, если не указано иное.

Размеры продукта
Аварийные комплекты 3W Standard и Self Test с продолжительностью работы 3 часа и гарантией 5 лет 0
Схемы подключения
Аварийные комплекты 3W Standard и Self Test с продолжительностью работы 3 часа и гарантией 5 лет 1
Рис. A: Подключение к светодиодному драйверу и светодиодному модулю
Аварийные комплекты 3W Standard и Self Test с продолжительностью работы 3 часа и гарантией 5 лет 2
Рис. B: Прямое подключение к светодиодному модулю
Аварийные комплекты 3W Standard и Self Test с продолжительностью работы 3 часа и гарантией 5 лет 3
Рис. C: Петлевое подключение со светодиодным модулем
Аварийные комплекты 3W Standard и Self Test с продолжительностью работы 3 часа и гарантией 5 лет 4
Рис. D: Альтернативное подключение к светодиодному драйверу и светодиодному модулю
Конфигурация тестового режима
Тестовый режим Настройка J1
Автоматическое тестирование Аварийные комплекты 3W Standard и Self Test с продолжительностью работы 3 часа и гарантией 5 лет 5
Ручное тестирование Аварийные комплекты 3W Standard и Self Test с продолжительностью работы 3 часа и гарантией 5 лет 6
Инструкции по эксплуатации ручного тестирования
  1. Перед установкой установите короткое замыкание контакта: Ручное тестирование
  2. Подключите провода в соответствии со схемой подключения
  3. L, N включено, включите S1. Затем загорается лампа нагрузки, индикатор аварийного драйвера загорается зеленым, аварийное питание заряжается нормально. Выключите переключатель S1; лампа нагрузки выключается
  4. Имитация аварийной ситуации: Включите, загорится лампа нагрузки, нажмите переключатель (TEST SWITCH), затем переключитесь в аварийный режим, индикатор аварийного драйвера погаснет. Отпустите переключатель (TEST SWITCH), затем лампа питается от светодиодного драйвера, индикатор загорится
Инструкции по эксплуатации автоматического тестирования
  1. Перед установкой установите разомкнутый контакт: Автоматическое тестирование
  2. Подключите провода в соответствии со схемой подключения. Снимите тестовый переключатель на светодиодном аварийном драйвере
  3. L, N включено, запустите часы и периодическое самотестирование. Чтобы заменить аккумулятор, выключите питание и повторите отсчет времени
Уведомление о применении аккумулятора
  1. Аккумулятор следует перезаряжать и разряжать каждые полгода в нормальных условиях эксплуатации
  2. Не подключайте к цепи, когда аккумулятор не используется, чтобы предотвратить чрезмерный разряд аккумулятора из-за самопотребления печатной платы
  3. Пожалуйста, держите аккумулятор вдали от источника тепла при установке и использовании, и разрешается использовать только в определенном диапазоне рабочих температур
  4. Аккумулятор следует хранить в прохладном и сухом месте
  5. После длительного хранения аккумулятор циклически заряжается каждые 6 месяцев, как требуется
  6. Питание переменного тока выключено, и часы работают 7 дней. Включите питание и повторите отсчет времени. Чтобы заменить аккумулятор, выключите питание и повторите отсчет времени
