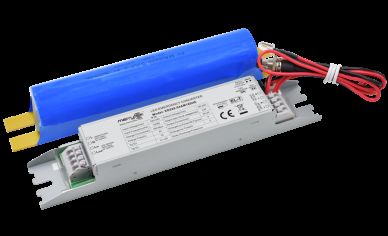

3W стандартные и самоиспытательные аварийные комплекты с продолжительностью действия 3 часа и выходом 80-200Vdc
| Место происхождения | Китай |
|---|---|
| Фирменное наименование | Merrytek |
| Сертификация | CE, UKCA, UN38.3,MSDS |
| Номер модели | KE028-03AM180HE |
| Количество мин заказа | 100 |
| Цена | Подлежит обсуждению |
| Упаковывая детали | Сначала упакована в пузырьковый пакет, а затем усилена картонной упаковкой для наружной упаковки |
| Время доставки | 1, образец и небольшой заказ: в течение 5 рабочих дней после получения оплаты. 2, объемный заказ: 3- |
| Условия оплаты | T/T или Западный Союз |
| Поставка способности | 101000 штук в месяц |
Подробная информация о продукте
| Номинальное входное напряжение | 220-240Vac 50Hz /60Hz | Аварийное питание | 3W (смогите быть подгоняно) |
|---|---|---|---|
| Чрезвычайное время | 180 мин (можно настроить) | Гарантия | 5 лет (включая аккумулятор) |
| Выходное напряжение нагрузки | 80-200Вдц | Рабочая температура | 0℃~50℃ |
| IP-рейтинг | IP20 | Тип батареи | LifePO4 6,4 В 1800 мАч |
| Выделить | 3W светодиодный аварийный драйвер,Аварийный комплект с самотестированием,80-200Втc аварийный водитель |
||
Характер продукции
Стандартные и самоиспытательные аварийные комплекты мощностью 3 Вт с продолжительностью действия 3 часа и выходом 80-200 Вдц
Обзор продукции
Постоянная выходная мощность LED аварийное питание с широким диапазоном выходной напряжения, с переключением входных реле и высокопроизводительной технологией аккумуляторов LiFePO4.
- Переключение входной реле
- Высокая безопасность, высокая производительность, длительный срок службы LiFePO4 батареи
- Интегрированная система управления батареями
- Ручная проверка и выбор самоконтроля
Технические параметры
Спецификации зарядной части
| Параметр | KE028 | 02AM180HE | 03AM180HE | 04AM180HE | 05AM180HE |
|---|---|---|---|---|---|
| Номинальное входное напряжение | 220-240Vac 50Hz/60Hz | ||||
| Номинальный входный ток | 0.06А Макс. @230Vac | ||||
| Входный впускный ток | 10A ((ширина=100us 50% Ipeak) @230Vac (холодный старт при полной нагрузке) | ||||
| Фактор мощности | ≥ 0,5@230Vac | ||||
| Входная мощность | < 4 W@230Vac | ||||
| Ток зарядки аккумулятора | 200 мА | 200 мА | 350 мА | 350 мА | |
| Время зарядки батареи | Максимально 24 часа. | ||||
Спецификации аварийной части
| Параметр | Спецификация |
|---|---|
| Режим работы | Аварийный режим |
| Тип груза | Светодиодные |
| Аварийное питание | 2W, 2,5W, 4W, 5W. |
| Время экстренной помощи | 3 часа |
| Выходной ток нагрузки | 25-10 мА. 31-12 мА. 50-20 мА. 57-23 мА. |
| Выходное напряжение нагрузки | 80-200Вдц |
Спецификации батареи
| Параметр | Спецификация |
|---|---|
| LiFePO4 (мощность батареи соответствует срокам экстренной работы при температуре 25°C) | 6.4В 1.8Ах. 6.4В 1.8Ах. 6.4В 3.6Ах. |
| Гарантия на аккумулятор | Гарантия 5 лет @5~60°C |
Исключение требований к водителю
| Параметр | Спецификация |
|---|---|
| Ток перенапряжения | 8А |
| Входной ток | 3А Макс. |
| Выходной ток | 2А Макс. |
Светодиодная индикация (ручное испытание)
| Статус | Показатель |
|---|---|
| Зарядка | Зеленый свет |
| Вина | Зелёный свет выключен |
Испытание аварийной функции
| Тип испытания | Настройка |
|---|---|
| Ручное испытание | По умолчанию |
| Автомобильное испытание | Установляемая |
Показатели автоматического тестирования
| Неисправность/испытание/состояние | Причины | Состояние индикатора зарядки |
|---|---|---|
| Аккумулятор полностью заряжен и работает. | Стандартное ежедневное употребление | Твердозеленый |
| Зарядка батареи | Первоначальное заряжение/наполнение батареи | Светит зеленым 1 секунда на 1 секунда |
| Автотест 3 часа (каждые 12 месяцев) | Периодическая самопроверка | Зелёный мигающий 3 секунды на 1 секунду отключен |
| Автотест 5 мин (каждые 30 дней) | Периодическая самопроверка | Зелёный мигающий 3 секунды на 3 секунды |
| Неисправность испытания продолжительности | Автоматическое испытание не удалось | Красный мигающий на 0,5 секунды. |
| Неисправность светодиода | Не подключен или поврежден/неисправен | Красный мигающий 2 секунды включен - 2 секунды отключен |
| Аккумулятор отключен/неисправен | Не подключен или поврежден/неисправен | Твердо-красный |
Особенности аварийной защиты
| Тип защиты | Доступно |
|---|---|
| Защита от перезарядки/глубокого разряда батареи | Да, да. |
| Защита от выходной перенапряженности | Да, да. |
| Защита от выходной перегрузки | Да, да. |
| Защита от выходной короткой цепи | Да, да. |
Окружающая среда
| Параметр | Спецификация |
|---|---|
| Рабочая температура/влажность | 0°C...+50°C, влажность: 20%-75% (без конденсации) |
| Температура/влажность хранения | -5°C-35°C |
| Максимальная температура (Tc) | 75°C |
Безопасность и соблюдение требований по ЭМК
| Стандарт/Параметр | Спецификация |
|---|---|
| Выдерживать напряжение | 3000Vac 5mA 60s (вход "L N" - выход "SEC+ SEC-") |
| Стандарт безопасности | EN61347-1, 60598-2-22, 61347-2-7, 62034 |
| Стандарт ЭМК | EN55015, EN61000-3-2, EN61000-3-3 |
| Стандарт аккумуляторов | UN38.3 |
| Требования по охране окружающей среды | Соответствует требованиям RoHS |
| Сертификация | CE |
Физические характеристики
| Параметр | Спецификация |
|---|---|
| Спецификация ввода/вывода (терминал/проводка) | Терминал прессы, диаметр провода: 0,5-0,75 мм2 |
| Рейтинг IP | IP20 |
| Тип защиты | Класс 2 |
| Тип установки | Встроенная установка |
| Размер установки | 146×30×22,5 мм |
| Требования к упаковке | Белая коробка + Учебное пособие + картонная коробка + наружная коробка (K=A) |
| Вес | 75 г (водитель) |
| Продолжительность | 5 лет @Ta |
Размеры
Диаграмма размеров комплекта преобразования светодиодов (единицы: мм)
Диаграммы габаритов батареи (единица: мм)
Фиг. А
Рисунок B
Рисунок C
Рисунок D
Диаграммы проводки
Диаграмма проводки комплекта преобразования светодиодов вариант 1
ИЛИ
Диаграмма проводки комплекта конверсии светодиодов вариант 2
Обмен ручным и автоматическим набором испытаний
Подготовка проволоки
- Тип цельного или натянутого провода: 0,5 - 0,75 мм2
- Для доступа или снятия проводов с терминалов, используйте отвертку, чтобы нажать кнопки вниз
Ручное испытание и инструкции по эксплуатации
- Перед установкой нажмите на короткую кнопку: Ручное испытание.
- Подключите провода согласно схеме проводки.
- L, N питание включено, переключатель включен S1. Затем светильник нагрузки включается, сигнал экстренного управления становится зеленым, аварийный источник питания является нормальной зарядкой. Выключите переключатель S1, и светильник нагрузки выключается.
- Симуляция аварийной ситуации: включить, запустить светильник нагрузки, нажать на переключатель (TEST SWITCH), затем перейти в режим аварийной ситуации, индикаторный свет аварийного водителя будет погашен.Отпустите переключатель (ТЕСТ-КОНВИГТЕР), затем лампа включается светодиодным драйвером, и индикаторный свет включается.
Автоматические инструкции по испытаниям и эксплуатации
- Перед установкой откройте кнопку: Автоматическое испытание.
- Подключите провода согласно схеме проводки.
- Включить L, N, запустить часы и периодически проводить самотесты.
Уведомление о применении батареи
- Аккумулятор следует заряжать и разряжать каждые полгода при нормальных условиях использования.
- Не подключайте к схеме, когда батарея не используется, чтобы предотвратить перезарядку батареи из-за самопотребления платы.
- Пожалуйста, держите аккумулятор подальше от источника тепла при его установке и использовании и используйте его только в определенном диапазоне рабочей температуры.
- Батарея должна храниться в прохладной и сухой среде.
- После длительного хранения аккумулятор подвергают циклическому обработке каждые 12 месяцев.
- Электричество отключено, и часы работают 7 дней. чтобы заменить аккумулятор, выключить питание, и перезагрузить.
Примечание: Все параметры испытываются на входном напряжении 230 Vac, температуре окружающей среды 25°C, если не указано иное.
